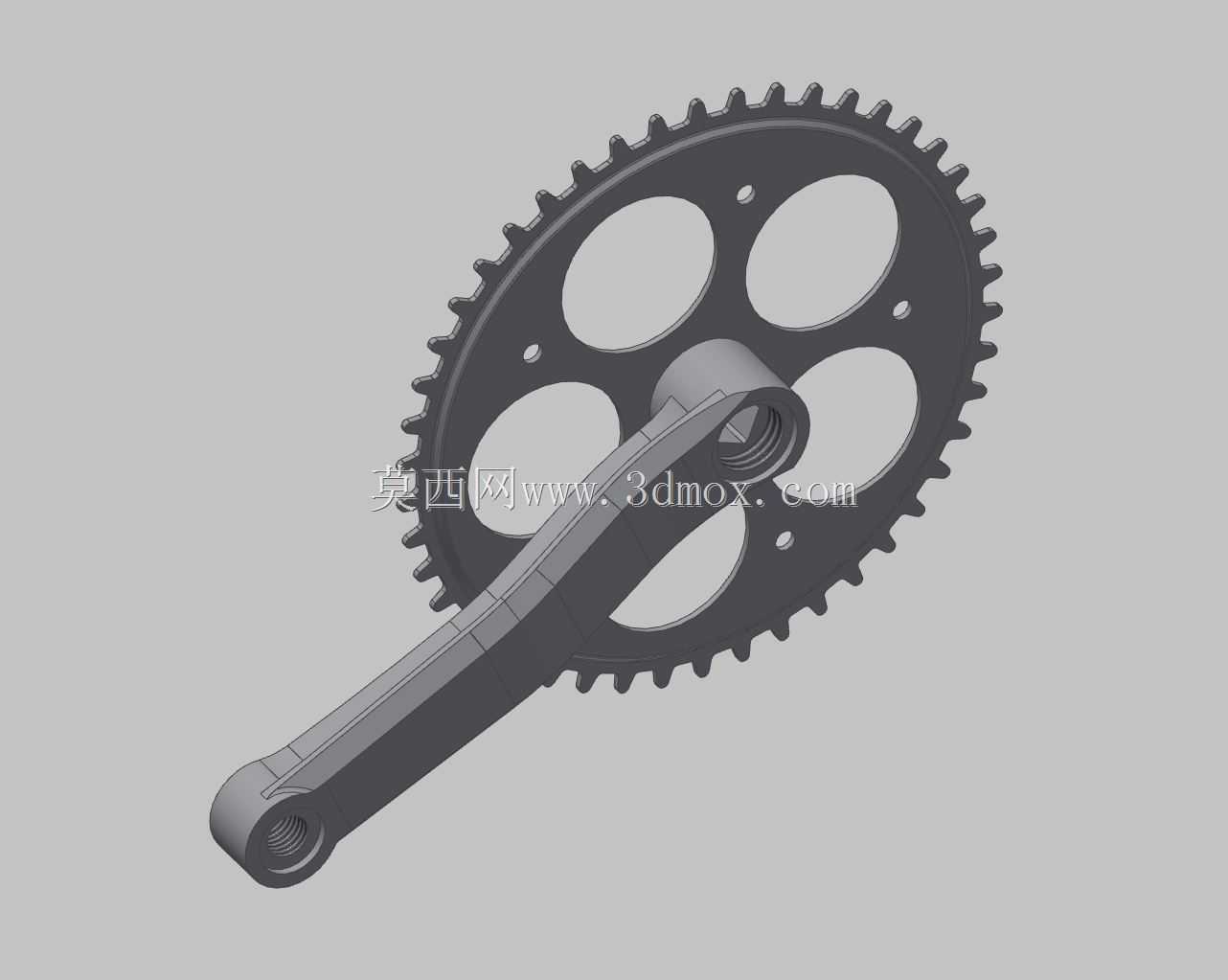

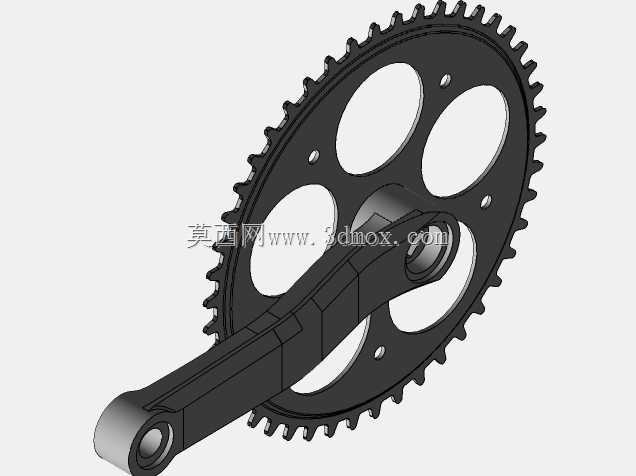

自行车46齿齿轮配套曲柄传动组件

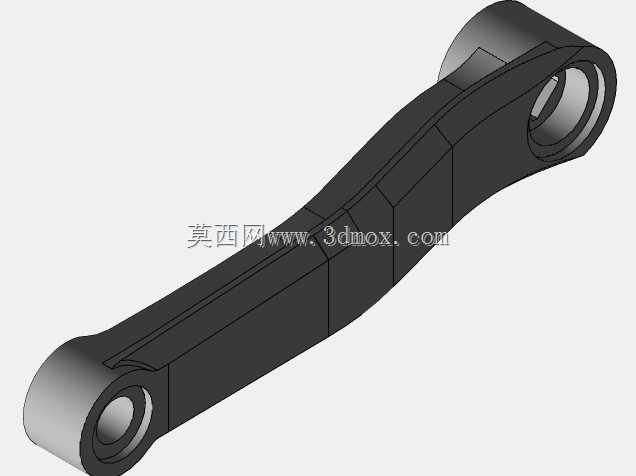

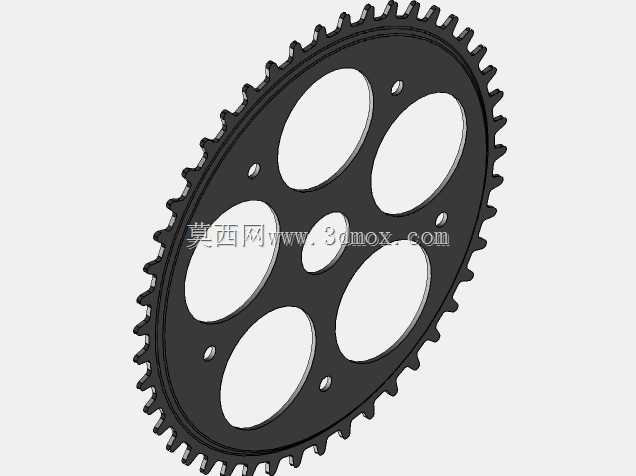

这套传动组件是人力两轮代步车核心动力传递部件，日常通勤、运动骑行、短途代步的自行车都依赖这类结构完成动力从脚踏到后轮的传递。实际装车使用时，曲柄一端连接脚踏轴，另一端与中轴配合固定，牙盘通过链条与后轮飞轮啮合，骑行者踩踏脚踏的扭矩会通过曲柄传递到牙盘，再经链条带动后轮转动，是整车动力链路里不可或缺的基础结构。从设计层面看，46齿的牙盘齿数是通勤类自行车常用的规格，兼顾平路骑行的踩踏效率与低速爬坡时的扭矩输出，牙盘上开设的五个椭圆形镂空孔，一方面是在保证盘片结构强度的前提下降低整体重量，减少骑行时的无效负重，另一方面也能在骑行过程中减少风阻，同时避免泥泞路段骑行时泥沙卡在盘片与曲柄的连接位置，提升复杂路况下的使用可靠性。曲柄采用变截面的流线型结构设计，靠近中轴连接端的截面尺寸更大，因为这个位置是踩踏扭矩传递的应力集中区域，更大的截面可以提升抗弯抗扭强度，避免大力踩踏时曲柄出现形变甚至断裂，靠近脚踏连接端的截面逐步收窄，在保证连接强度的同时控制整体重量，两端的安装孔都做了内螺纹强化处理，中轴端的螺纹与中轴锁紧结构匹配，脚踏端的标准螺纹可以适配绝大多数市售通用脚踏，不需要额外做改装适配。安装边界方面，曲柄的长度是按照通用通勤车的人机工程参数设定，适配大多数普通身高骑行者的踩踏摆幅，不会出现踩踏时膝盖弯折角度过大导致的运动损伤，牙盘的齿形按照标准链条节距设计，与常规的单速、变速自行车链条都能顺畅啮合，不会出现跳齿、掉链的问题，盘片上的四个固定孔位与曲柄的安装凸台完全对位，锁紧后盘片不会出现径向晃动，保证传动过程的平稳性。实际使用场景里，这类组件不仅可以用于全新自行车的整车装配，也可以作为维修替换件，用于老旧车辆牙盘磨损、曲柄变形后的故障更换，安装时只需要对准中轴的花键或者方榫结构，锁紧固定螺丝即可完成装配，不需要复杂的专用工具，普通的维修门店甚至个人用户都可以完成更换操作。结构设计上充分考虑了长期使用的耐用性，盘片的齿部做了加厚处理，减少链条长期摩擦带来的齿形磨损，曲柄的表面过渡位置都做了圆角处理，避免应力集中导致的疲劳断裂，整体结构没有多余的复杂设计，完全围绕动力传递的核心功能做优化，在重量、强度、成本三者之间做到了合理平衡，能够满足日常通勤场景下数万次踩踏循环的使用需求，不会出现早期失效的问题。
