磨床配套用角度可调式砂轮虎钳结构

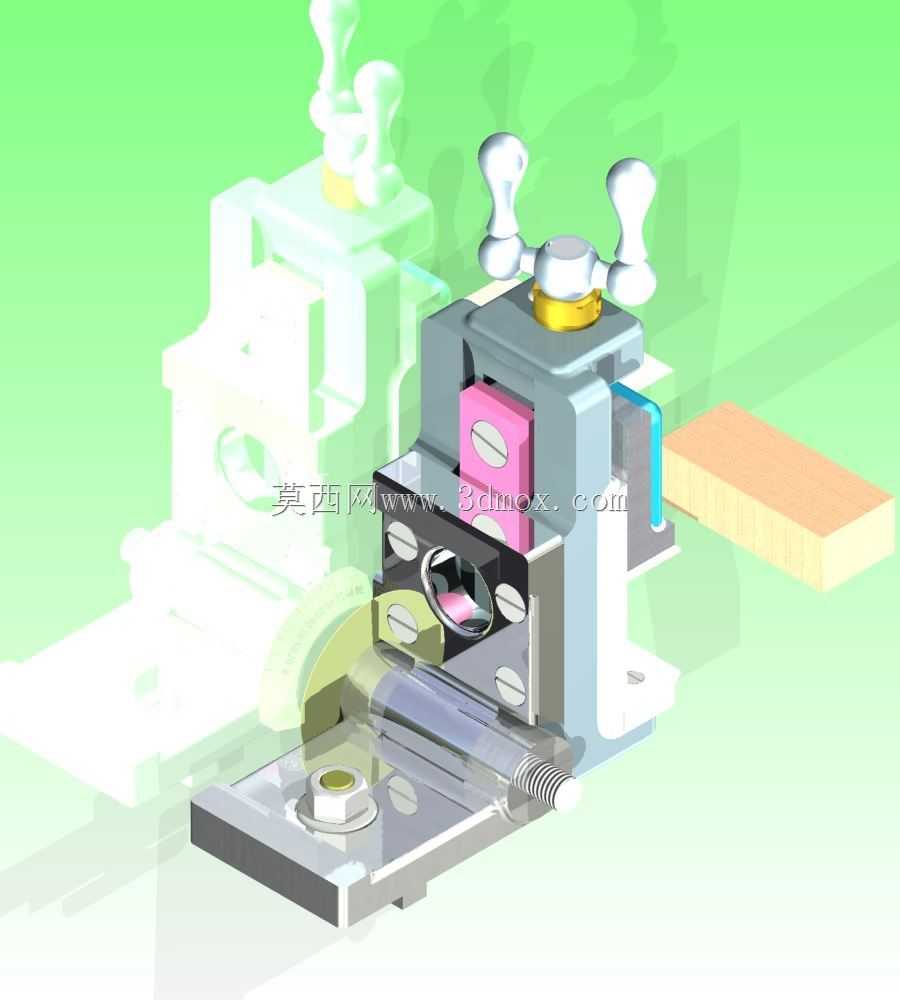

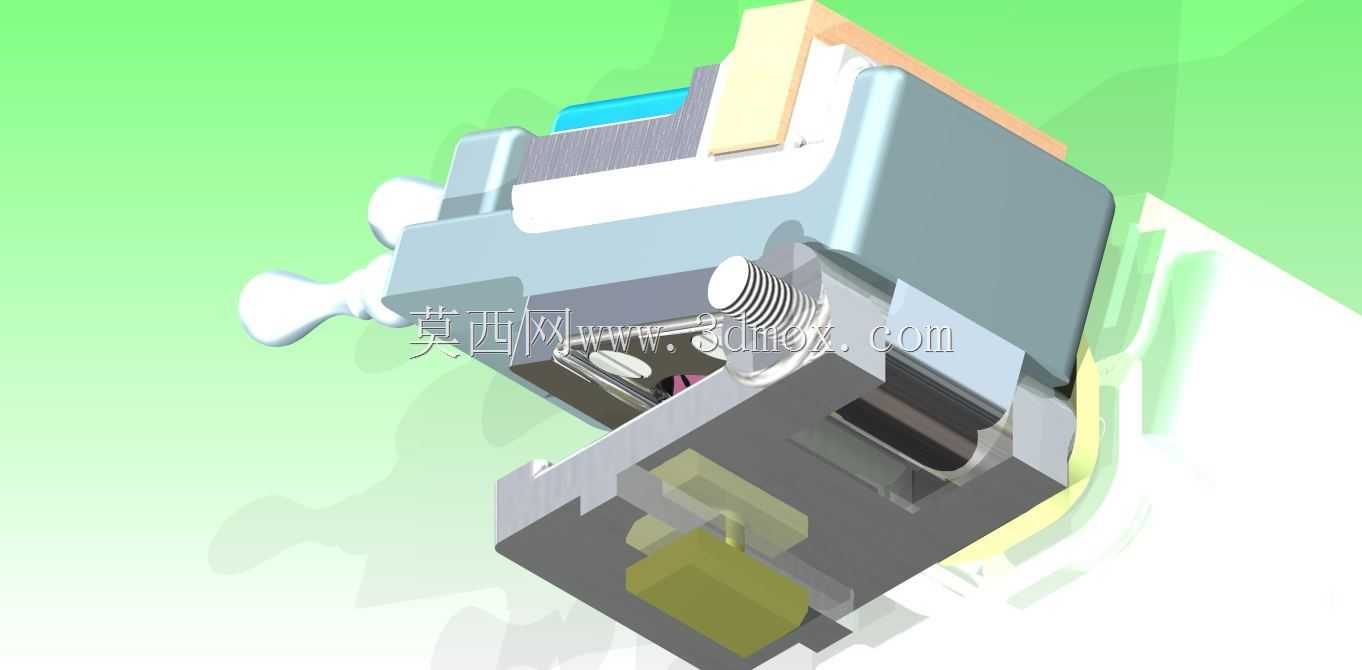

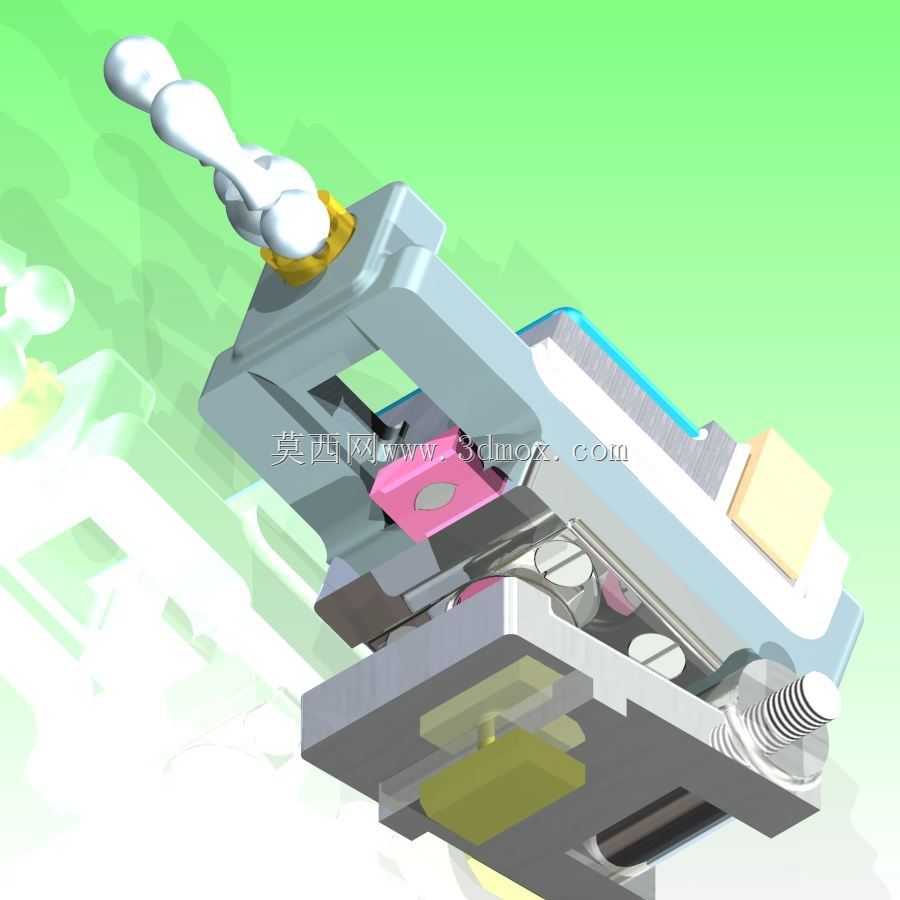

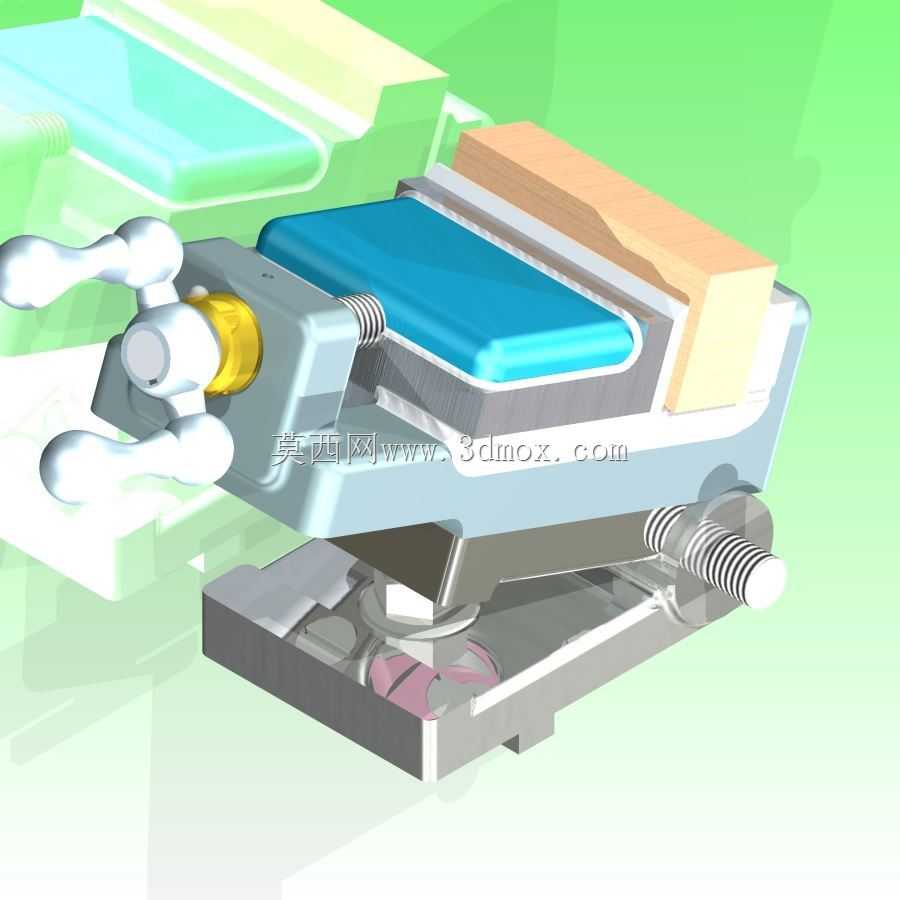

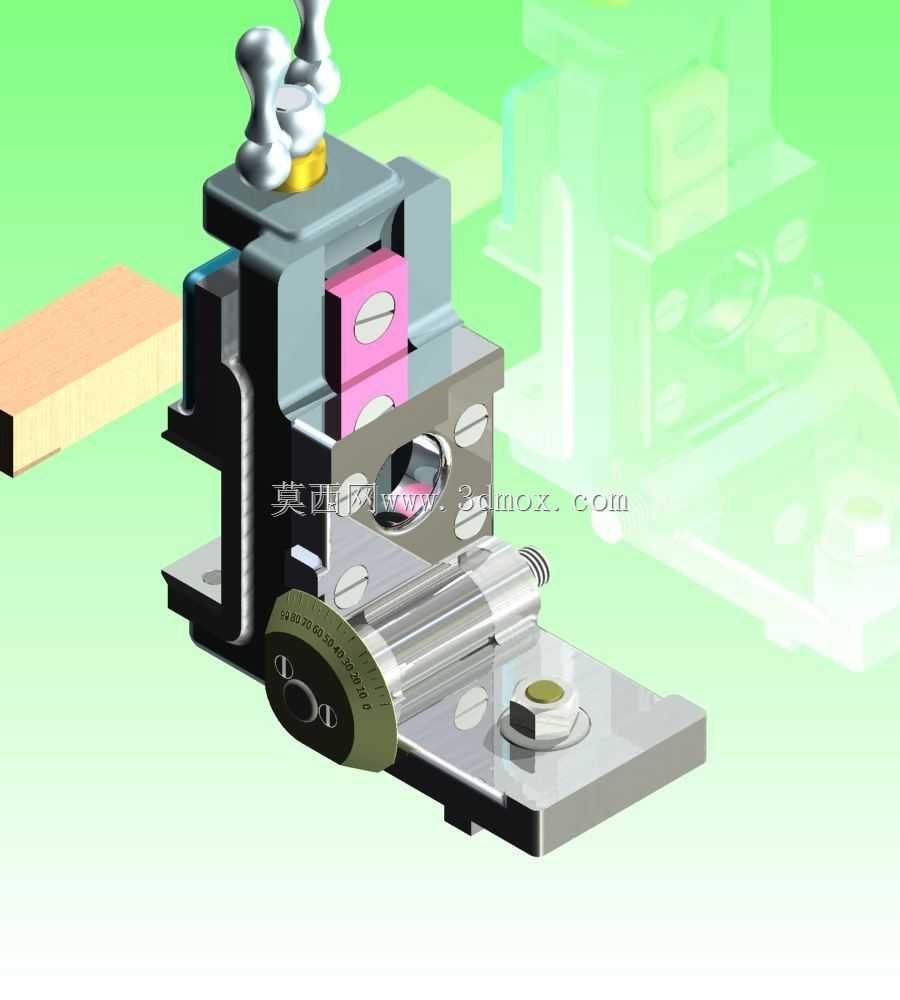

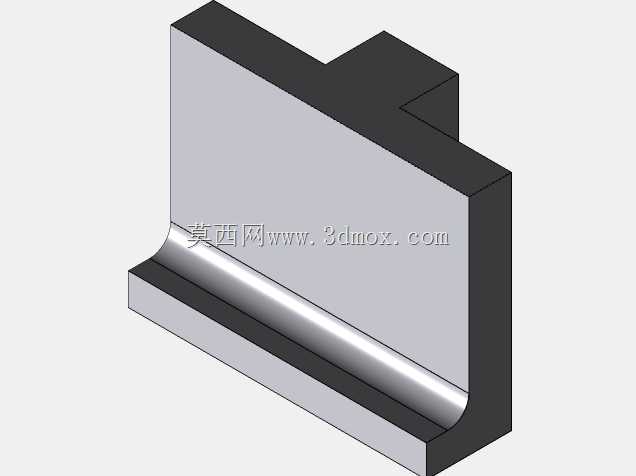

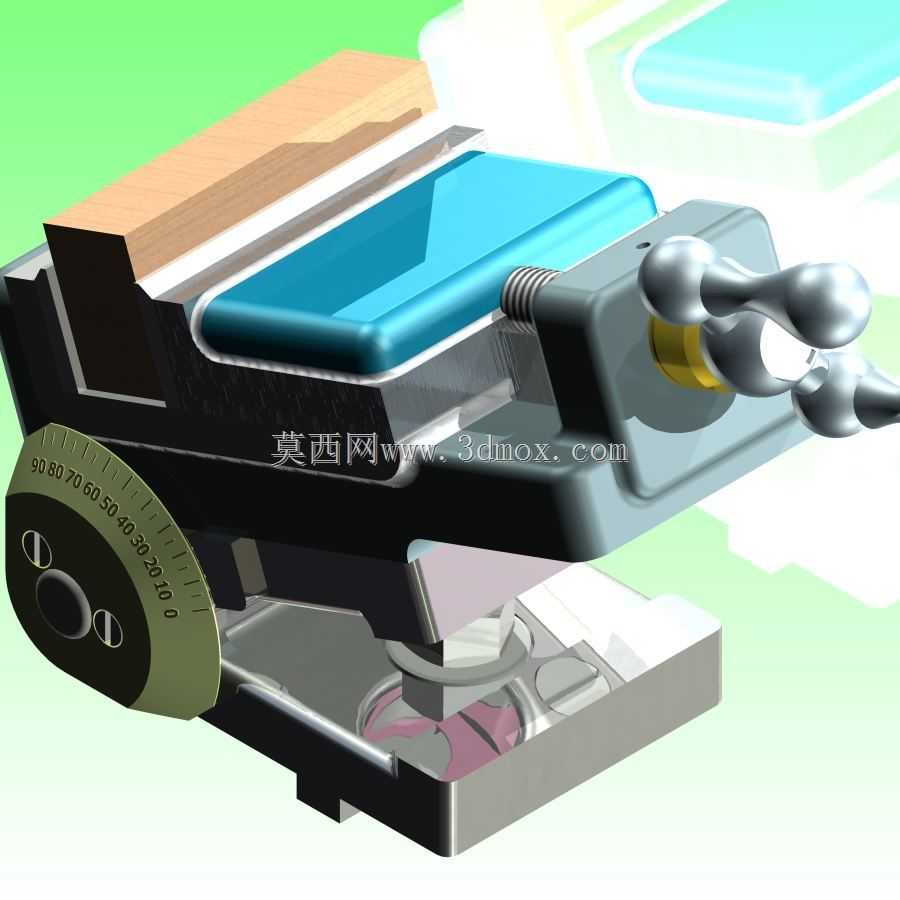

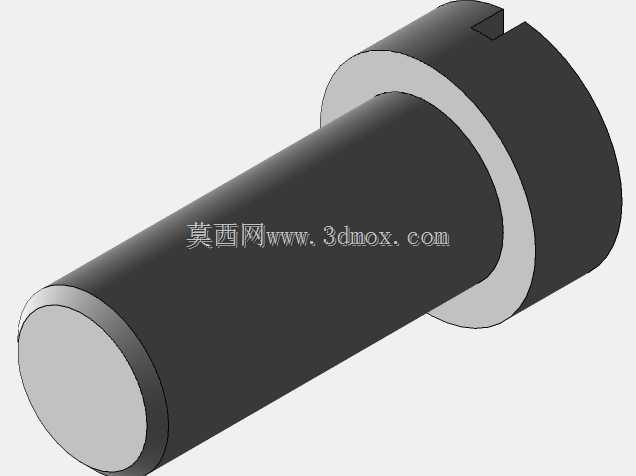

这款砂轮虎钳是磨床加工场景中专用的夹持工装，主要应用于工具磨床、平面磨床的小型工件精密磨削工序，适配五金零件刃磨、小型模具配件修磨、刀具角度磨削等加工场景，能够在磨削作业中为工件提供稳定的夹持定位，避免磨削过程中工件位移导致的加工精度偏差，是磨削加工环节中保障加工精度与操作安全的核心配套工装。在实际生产场景中，该虎钳可直接安装在磨床的磁性工作台面上，底部的定位结构能够与磨床工作台的T型槽或磁吸面配合完成快速固定，无需额外制作复杂的转接安装板，安装边界适配多数常规小型平面磨、工具磨的工作台尺寸，不会与磨床的砂轮进给轨道、防护挡板产生运动干涉。从功能特性来看，这款虎钳搭载了圆周角度刻度调节结构，钳身可绕底部转轴实现0至90度范围内的角度偏转，刻度盘的刻度标识清晰，能够配合磨床的加工需求完成带角度斜面、斜刃的精准磨削，无需反复拆装工件调整装夹角度，大幅降低多斜面工件磨削的装夹辅助时间。钳口部分采用平直高硬度夹持面设计，夹持行程适配小型片状、条状、块状零件的装夹需求，夹持力通过端部的双球手柄丝杆结构传递，操作人员可通过手柄转动控制夹持力度，既能够保证工件在砂轮高速磨削的冲击力下不发生移位，也可避免夹持力过大导致薄壁工件产生装夹变形。在设计思路上，这款虎钳整体采用模块化结构设计，将钳身夹持模块、角度旋转模块、底座固定模块进行独立拆分，各模块之间通过定位销与锁紧结构连接，日常使用过程中若出现钳口磨损、刻度盘污损等情况，可单独拆解对应模块进行维护更换，无需整体报废更换虎钳，降低工装的长期使用成本。钳身的丝杆传动部分采用隐藏式结构设计，能够阻挡磨削过程中产生的砂轮磨屑、切削液进入传动间隙，避免磨屑卡滞导致的丝杆转动不畅问题，延长工装的使用寿命。整体外形结构紧凑，底座的安装面平整度经过精密加工，安装后钳身与磨床工作台的平行度能够满足精密磨削的精度要求，角度调节后的锁紧结构采用偏心锁紧设计，锁紧后钳身不会在磨削振动下出现角度偏移，保障角度磨削的精度稳定性。钳体的整体高度经过优化设计，安装后工件的夹持中心高度与常规小直径砂轮的磨削中心高度匹配，无需额外垫高工件即可完成磨削作业，适配磨床的常规进给行程范围。
