机加工用螺杆式手动台虎钳结构设计

这款手动台虎钳是机械加工、钳工装配、维修作业场景中极为常用的通用夹持工装，核心用途是在钻削、铣削、锉削、工件装配、零件修配等工序中稳固夹持待加工工件，避免作业过程中工件出现位移、晃动，保障加工精度与操作安全，广泛适配小型加工车间、设备维修站点、教学实训工位、家庭手工工坊等多种作业场景。

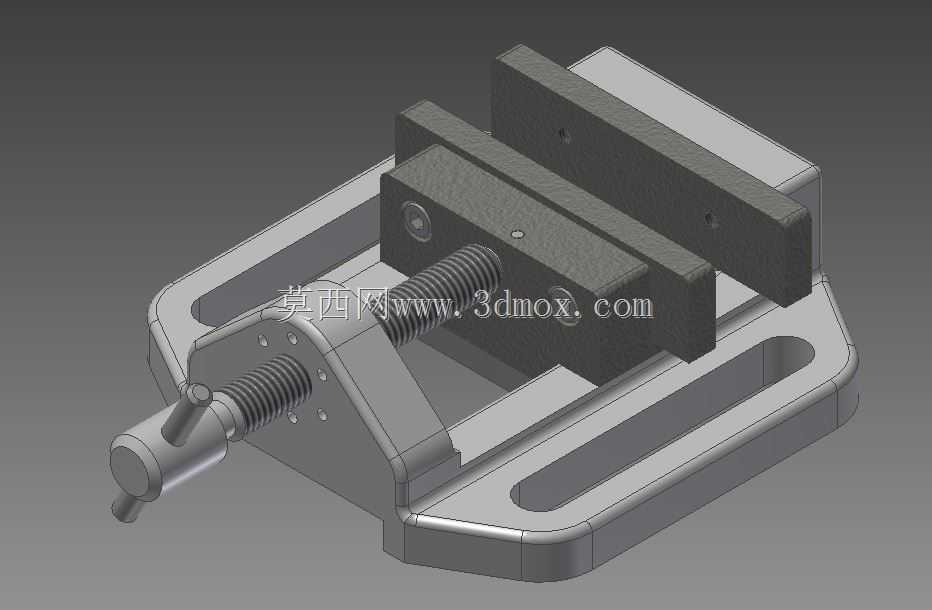

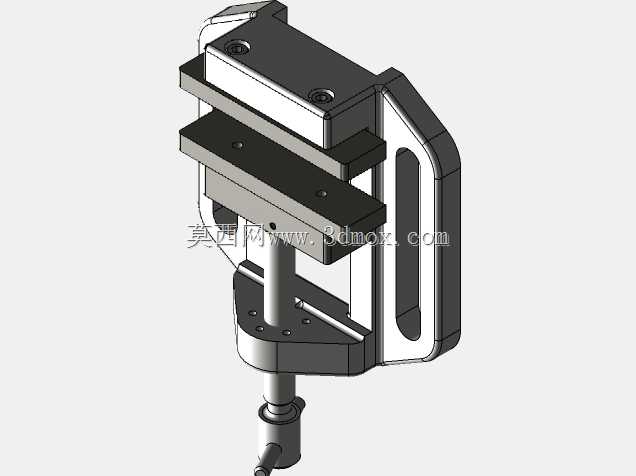

从功能特性来看，这款台虎钳采用经典的螺杆传动夹紧结构，通过转动端部的手柄带动传动螺杆旋转，驱动活动钳身沿底座导轨方向做直线往复运动，配合固定钳身实现对工件的夹紧与松开，螺纹传动自带的机械自锁特性，能够在夹紧后持续保持夹持力，不会因为加工过程中的振动出现松脱问题，夹持稳定性可靠。钳口部位设计有平行的夹持面，可适配方形、矩形等规则截面工件的装夹，也可通过搭配辅助钳口垫片适配异形工件、软质材质工件的夹持需求，避免夹伤工件表面。底座采用带长槽孔的镂空式结构设计，既能够通过螺栓穿过槽孔将台虎钳整体固定在工作台面上，保障作业时的整体刚性，长槽结构也允许使用者根据作业需求调整台虎钳的安装位置，适配不同的工作台布局与操作空间。

在设计思路上，这款台虎钳优先兼顾了结构刚性与操作便利性，整体采用框架式底座结构，在减轻整体自重的同时保障了足够的结构强度，能够承受常规机加工、钳工作业的切削力与夹持力；活动钳身与底座导轨采用贴合式滑动配合，滑动间隙控制合理，既保证活动钳身移动顺畅无卡滞，又避免了过大间隙导致的夹持偏斜问题，保障钳口闭合后上下平面的平行度，提升装夹精度。传动螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的传动强度与耐磨性能，能够承受更大的夹紧力，长期使用也不易出现螺纹滑牙、磨损过快的问题，延长工装的整体使用寿命。

从安装边界与外形尺寸来看，这款台虎钳属于中小型手动台虎钳规格，整体底座长度适配常规工作台的安装空间，底座上的安装槽孔间距符合通用台虎钳的安装尺寸规范，可直接替换同规格的老旧台虎钳安装使用，无需重新在工作台面打孔；钳口张开行程覆盖常规小型零件的装夹尺寸范围，能够满足绝大多数小型机械零件、五金工件的装夹需求，整体高度设计符合人体操作习惯，作业时手臂自然放置即可操作手柄完成夹紧松开动作，长时间作业也不易产生过度疲劳。整体结构没有多余的复杂构件，日常维护仅需定期在螺杆、导轨滑动面涂抹润滑脂即可保障操作顺畅，维护成本极低，是通用性极强的基础工装夹具。
