手动管子夹持虎钳结构设计方案

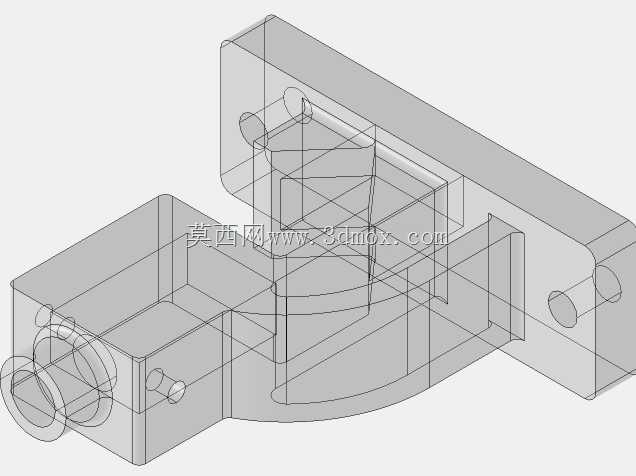

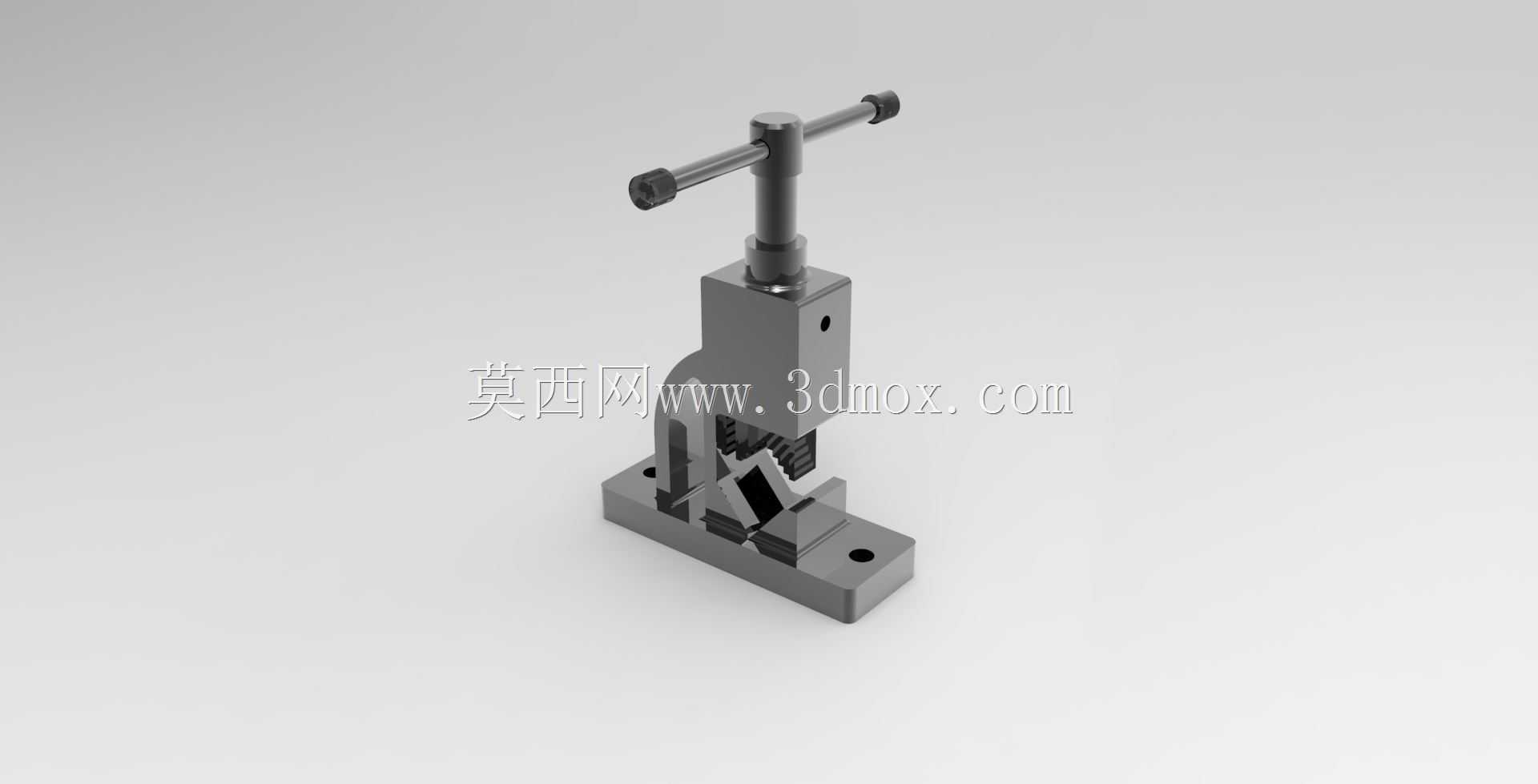

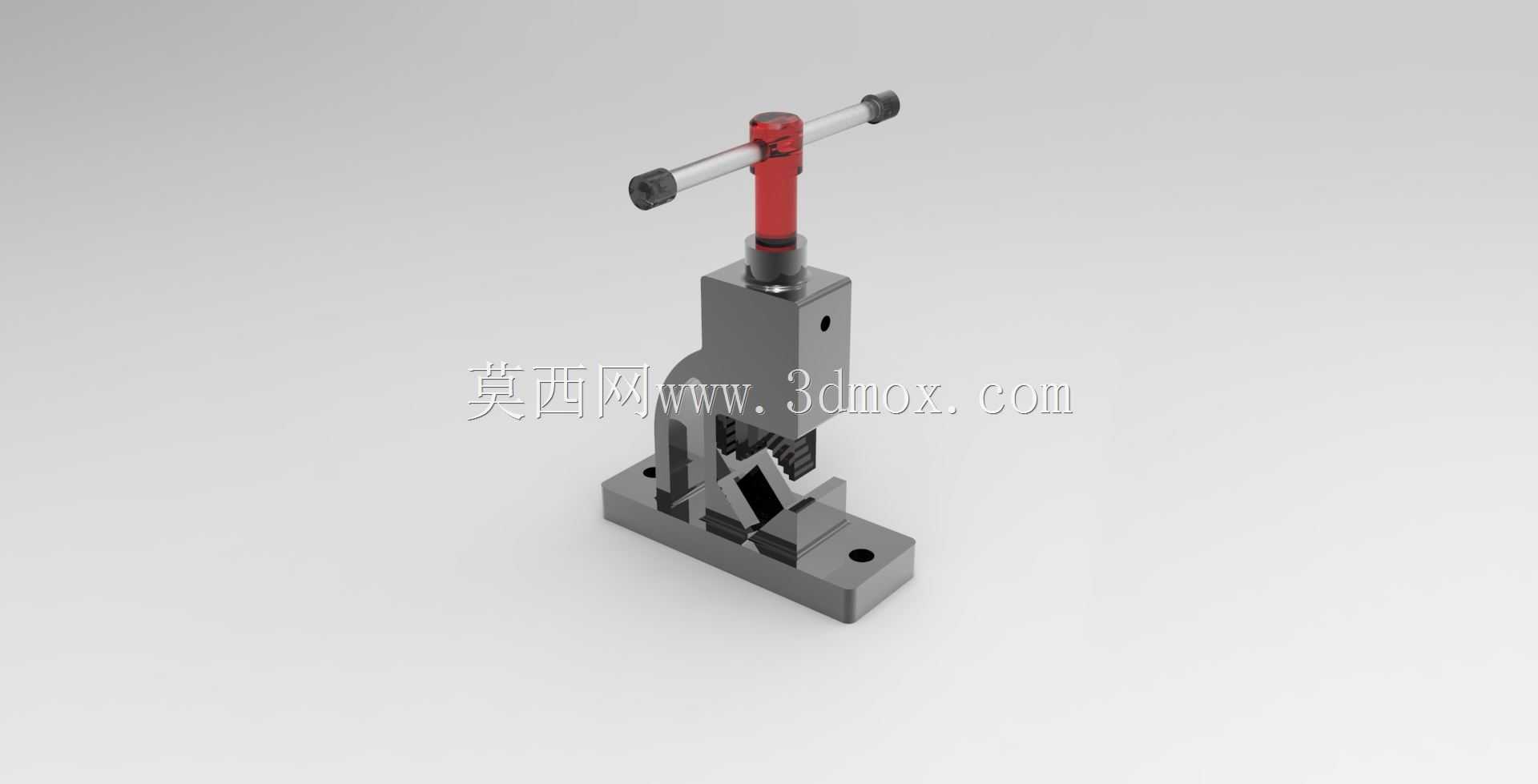

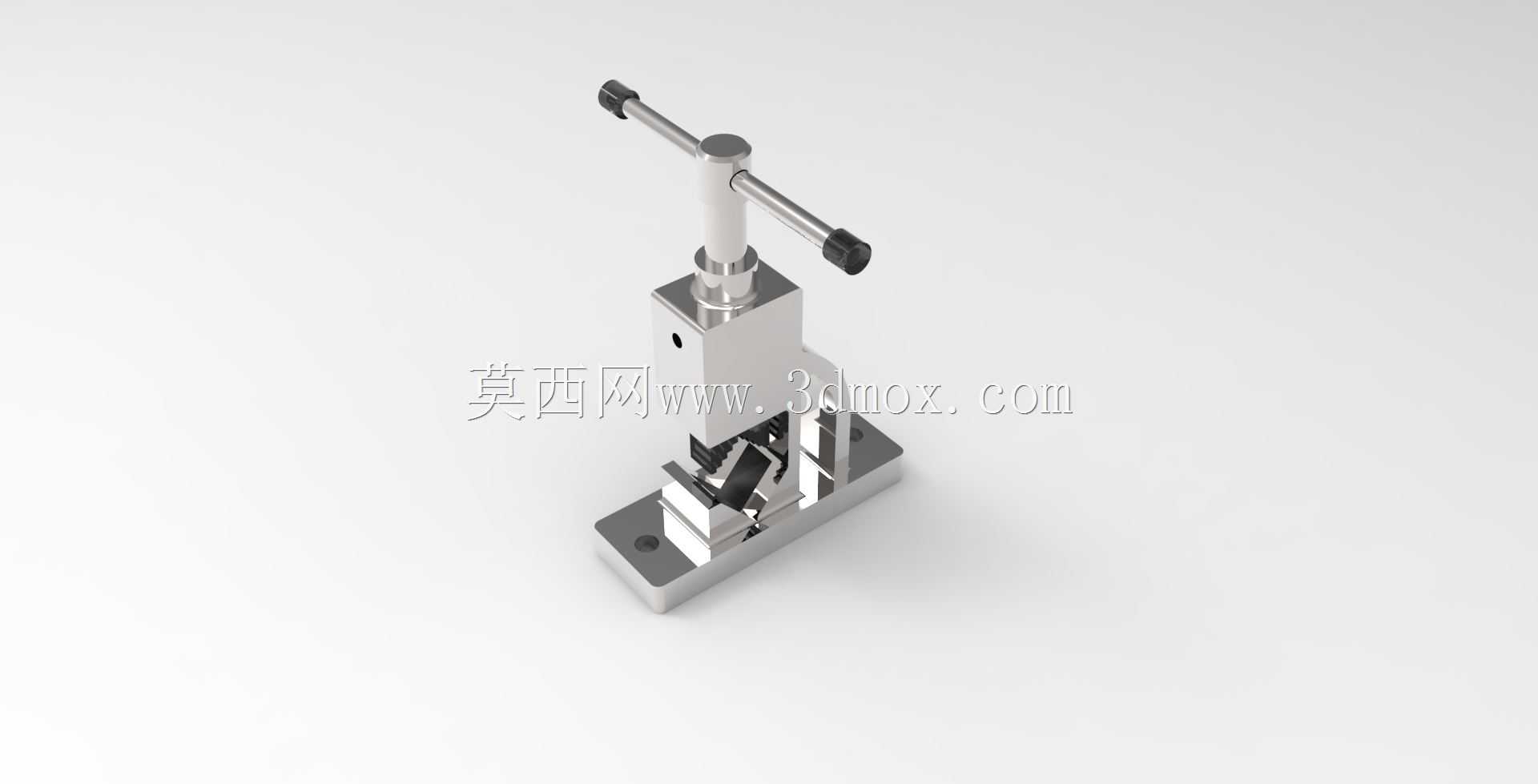

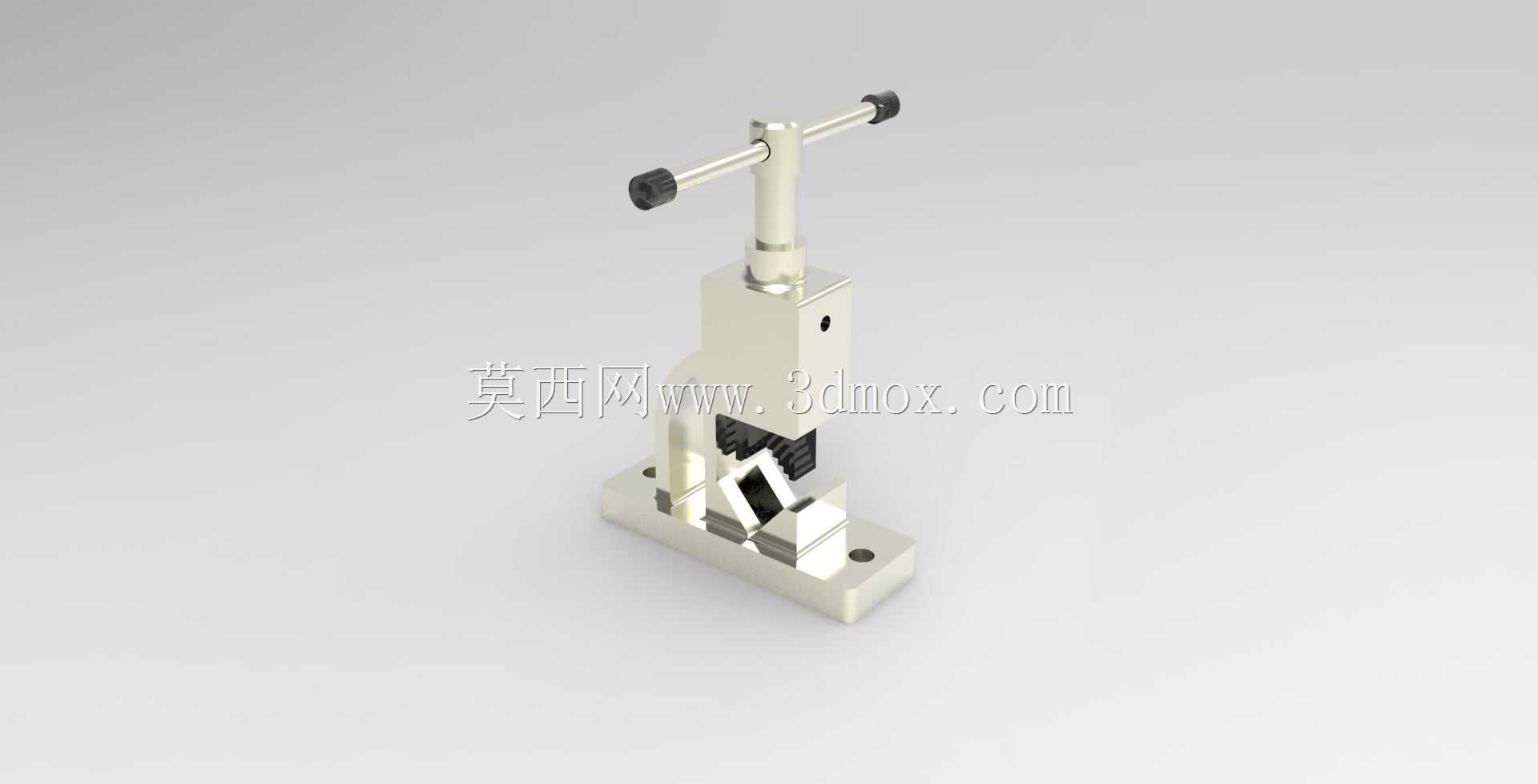

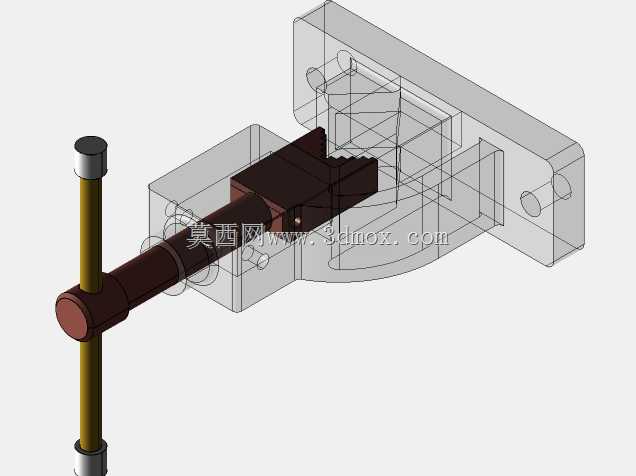

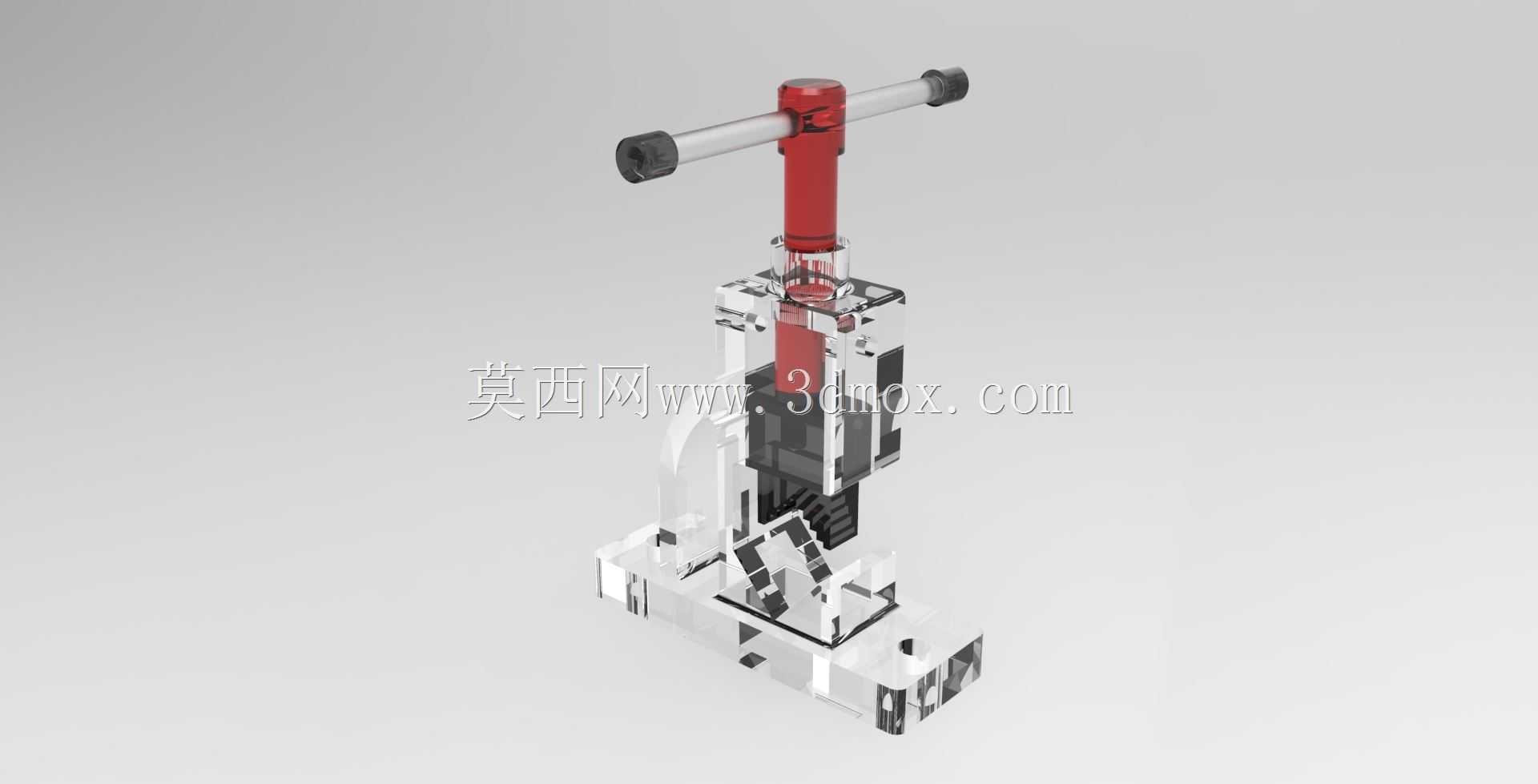

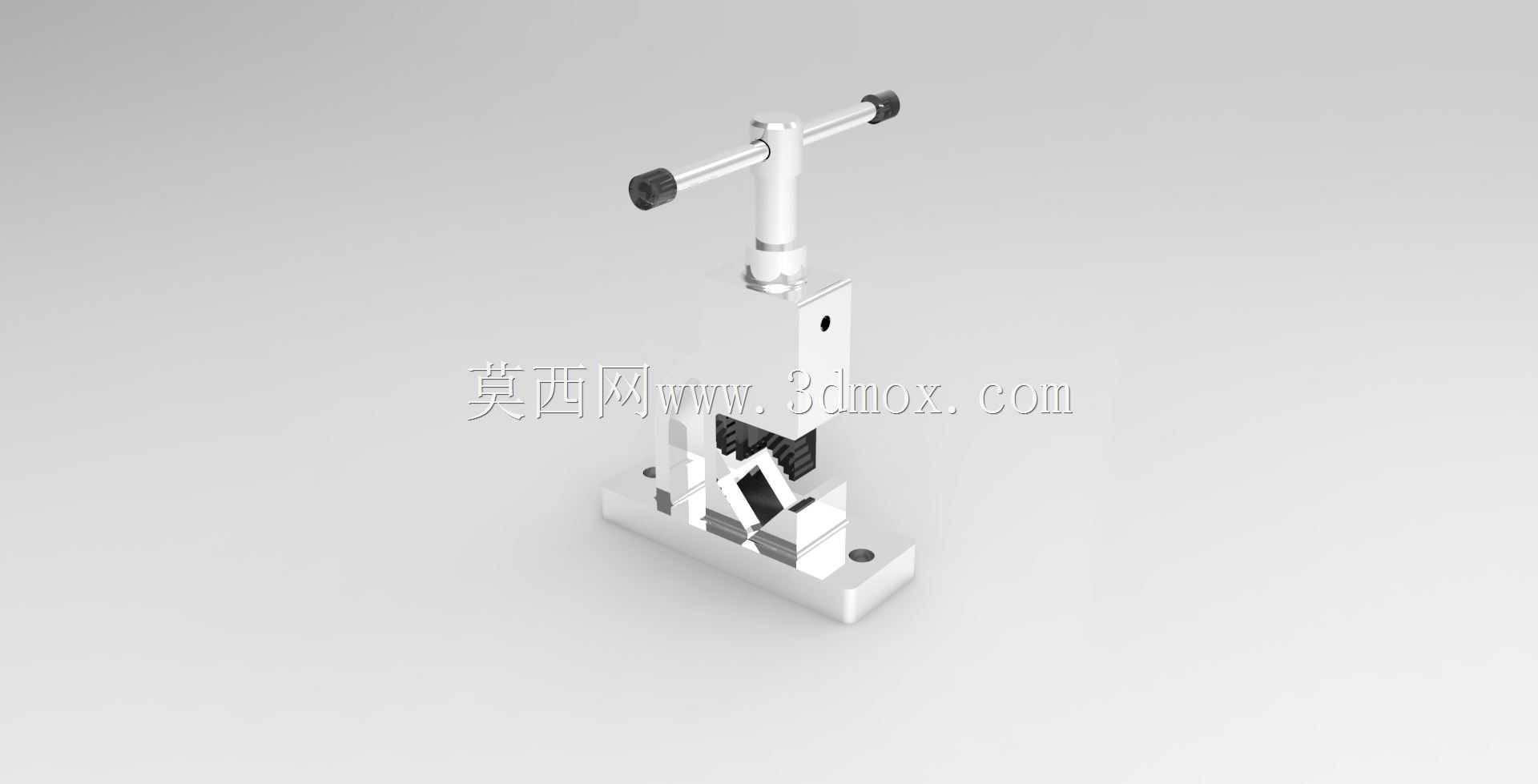

这款手动管子虎钳是面向管道安装、五金维修、小型金属加工场景打造的专用夹持工装，主要用于圆形管材、棒料类工件的固定作业，在水电管路铺设、小型管件修配、金属管材二次加工等场景中，能够为工件提供稳定的夹持力，避免锯切、套丝、打磨、修形等操作过程中工件出现移位、打滑的问题，大幅提升手工作业的精度与操作安全性。从功能特性来看，这款虎钳采用T型手摇丝杆传动结构，操作人员转动顶部的横向手柄即可带动丝杆升降，驱动夹块完成开合动作，夹持行程适配常规小口径金属管、硬质塑料管的装夹需求；钳口位置设计有V型定位槽，能够自动对圆形工件实现对中定位，保证管材装夹后轴线与钳体基准面保持平行，避免装夹偏斜导致的加工误差；钳体底座设置有两个对称的安装孔，可通过螺栓将虎钳整体固定在工作台面、工装架体上，安装后整体结构刚性充足，夹持过程中不会出现晃动摇摆的问题。在设计思路上，这款虎钳整体采用模块化的结构布局，将钳身主体、丝杆传动组件、活动夹块、固定V型座、底座安装板拆分为独立的加工单元，各部件之间通过标准的装配定位面连接，既降低了单个零件的加工难度，也便于后期易损件的更换维护；结构受力层面重点强化了钳身承载区域的结构强度，在丝杆安装位、夹块受力面、底座连接位置都做了加厚处理，能够承受手动夹持作业下的最大夹紧力，长期使用不会出现结构变形、开裂的问题；操作端的横向手柄做了加长设计，操作人员无需借助额外加力杆即可输出足够的夹紧力，手柄两端设置有防滑挡头，转动施力过程中不会出现脱手的情况。从安装边界与外形尺寸来看，这款虎钳整体为立式紧凑结构，底座占地面积小，不会过多占用工作台的操作空间，安装孔的孔距适配常规钳工工作台的预留安装位，无需额外打孔改造即可完成固定；整体高度适配操作人员站姿、坐姿作业时的操作高度，转动手柄时手臂无需过度抬升或下压，长时间作业也不易产生操作疲劳；钳体的外露边角都做了倒角钝化处理，安装、使用过程中不会划伤操作人员，整体结构兼顾了实用性、安全性与操作便捷性，能够满足日常小型管件加工作业的各类夹持需求。
