单向间歇传动棘轮结构设计展示

棘轮机构是机械传动领域中实现单向间歇运动的核心构件，在各类需要定向传动、间歇进给、止逆锁止的工业场景中有着不可替代的作用。从日常可见的手动扳手、自行车飞轮，到工业生产线上的间歇送料装置、起重设备的止逆机构、机床的进给分度结构，再到各类自动化输送线的步进传动单元，棘轮机构都凭借稳定可靠的单向传动特性，承担着关键的运动控制功能。

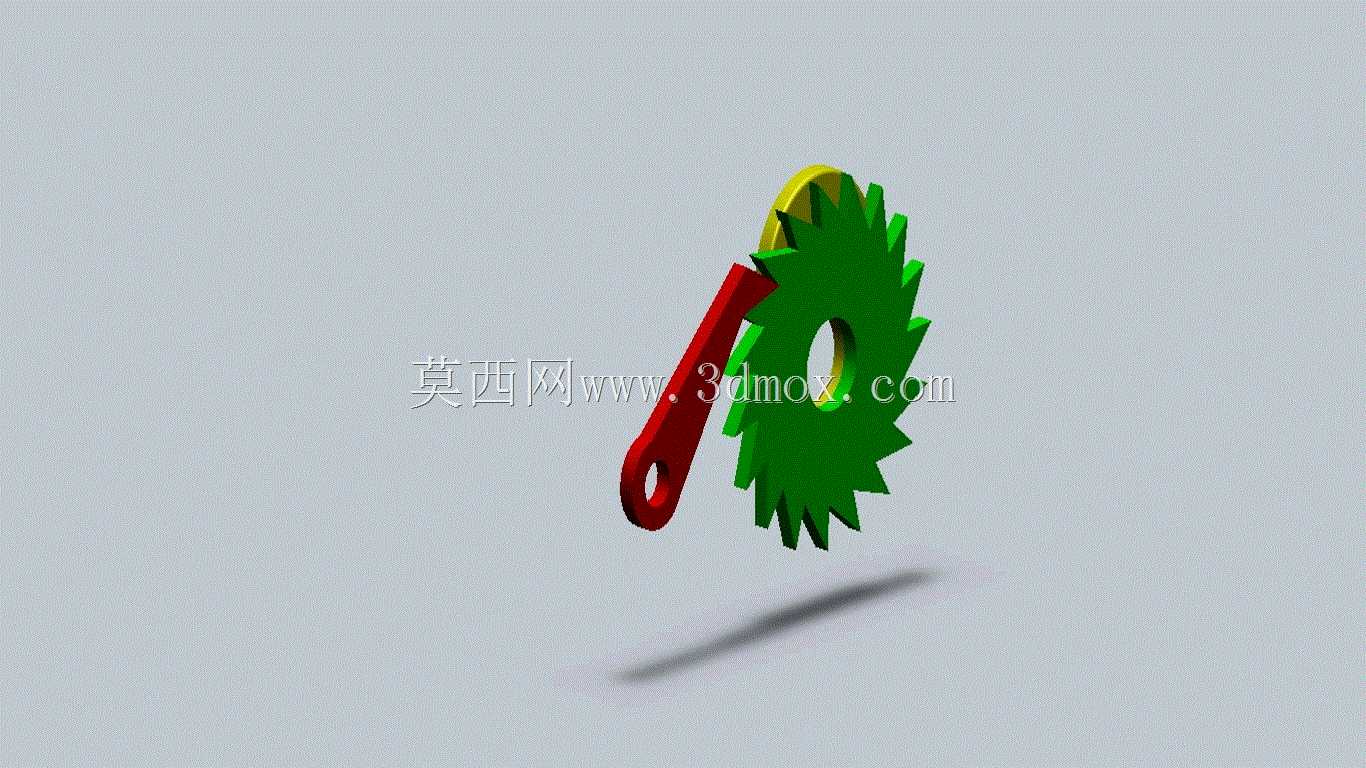

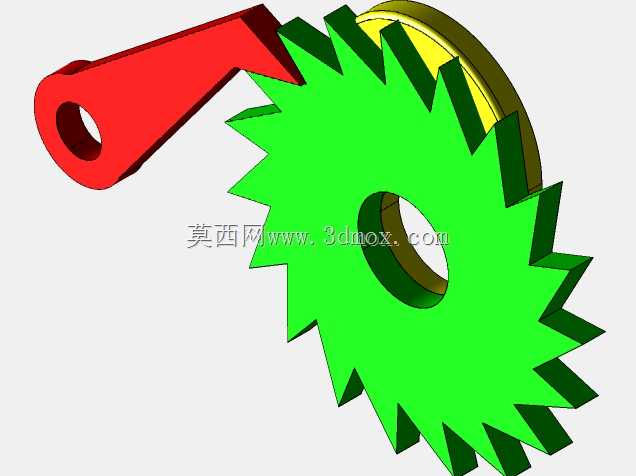

这套棘轮结构采用经典的外啮合齿式设计，核心构件包含带锯齿形齿槽的棘轮本体、与棘轮齿面贴合的主动棘爪，以及配套的止回棘爪结构。设计过程中，首先围绕单向锁止的核心需求确定齿形参数：棘轮轮齿采用非对称齿廓，工作齿面设计为适配棘爪推力角的倾斜面，保证棘爪在弹簧力作用下能顺利滑入齿槽完成啮合传动，而非工作齿面则采用大角度斜面，避免反向转动时出现卡滞或齿面非正常磨损。棘爪的铰接点位置经过反复校核，确保棘爪在推动棘轮转动时受力方向通过铰接点与齿面接触点的合理力矩区间，避免传动过程中出现棘爪滑脱、受力自锁失效的问题。

在实际应用场景中，这套棘轮结构可直接适配中小载荷的间歇传动需求，比如装配线的工件步进送进工位，通过摆杆带动棘爪做往复摆动，即可推动棘轮按照固定转角做单向间歇转动，实现工件的定距输送，传动过程平稳无冲击，能精准控制每次进给的转角精度，避免工件移位超差。在起重绞车、手动葫芦这类提升设备中，该结构可作为止逆机构使用，当提升动作停止时，棘爪会自动卡入棘轮齿槽，阻止负载带动卷筒反向转动，避免重物坠落引发安全事故，为设备运行提供可靠的安全保障。在各类手动工具中，这套结构可实现单向施力、空程回程的操作逻辑，大幅降低操作力度，提升工具使用的便捷性。

从安装边界来看，这套棘轮结构的安装基准为棘轮中心的通孔，可直接与传动轴配合通过键连接传递扭矩，棘爪的铰接座可根据设备的安装空间灵活调整固定位置，整体结构紧凑，不需要额外的复杂辅助构件即可完成功能实现。结构的外形轮廓充分考虑了传动过程中的运动干涉问题，棘爪的摆动行程范围内无多余突出结构，棘轮轮齿的齿顶做了小圆弧过渡处理，既避免了棘爪滑入齿槽时的刚性碰撞，也能减少长期运行过程中的齿面磨损，延长构件的使用寿命。整套结构没有冗余的设计部件，所有构件都服务于单向间歇传动的核心功能，加工工艺性良好，棘轮和棘爪都可采用常规的铣削、淬火工艺完成加工，制造成本可控，适合在各类通用机械传动场景中批量适配使用。
