集成电机式齿轮旋转致动传动装置

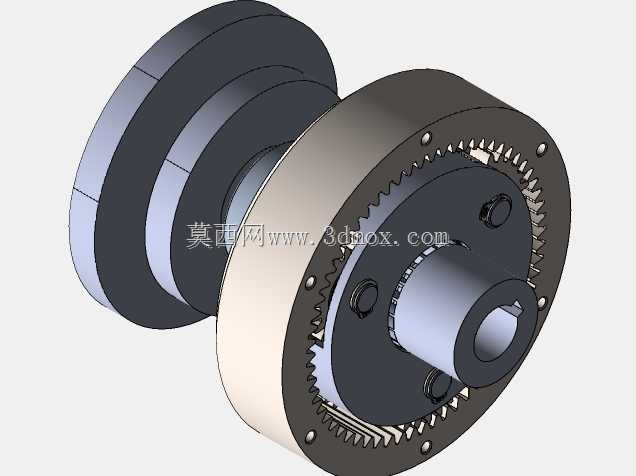

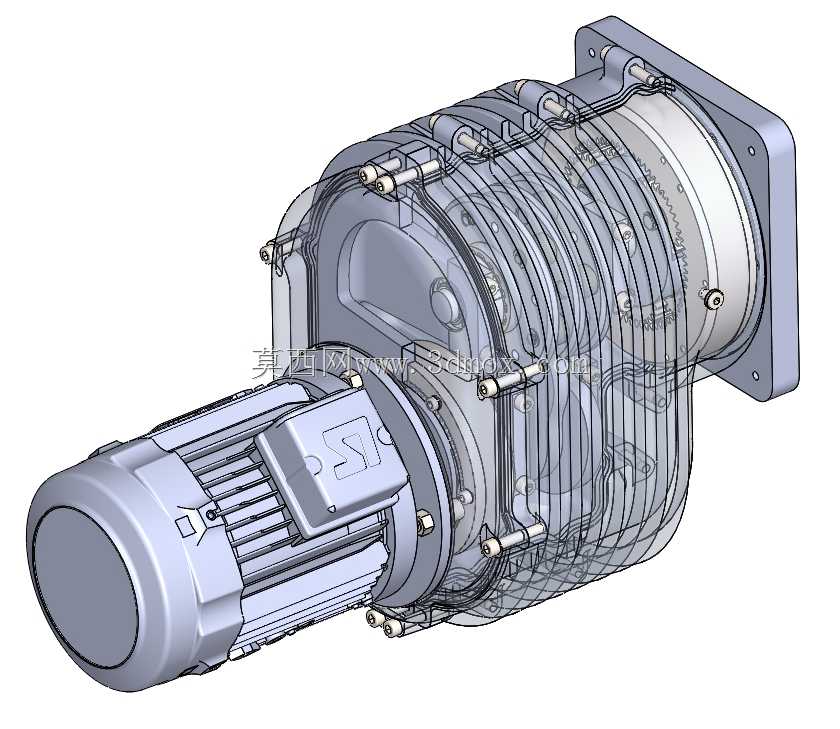

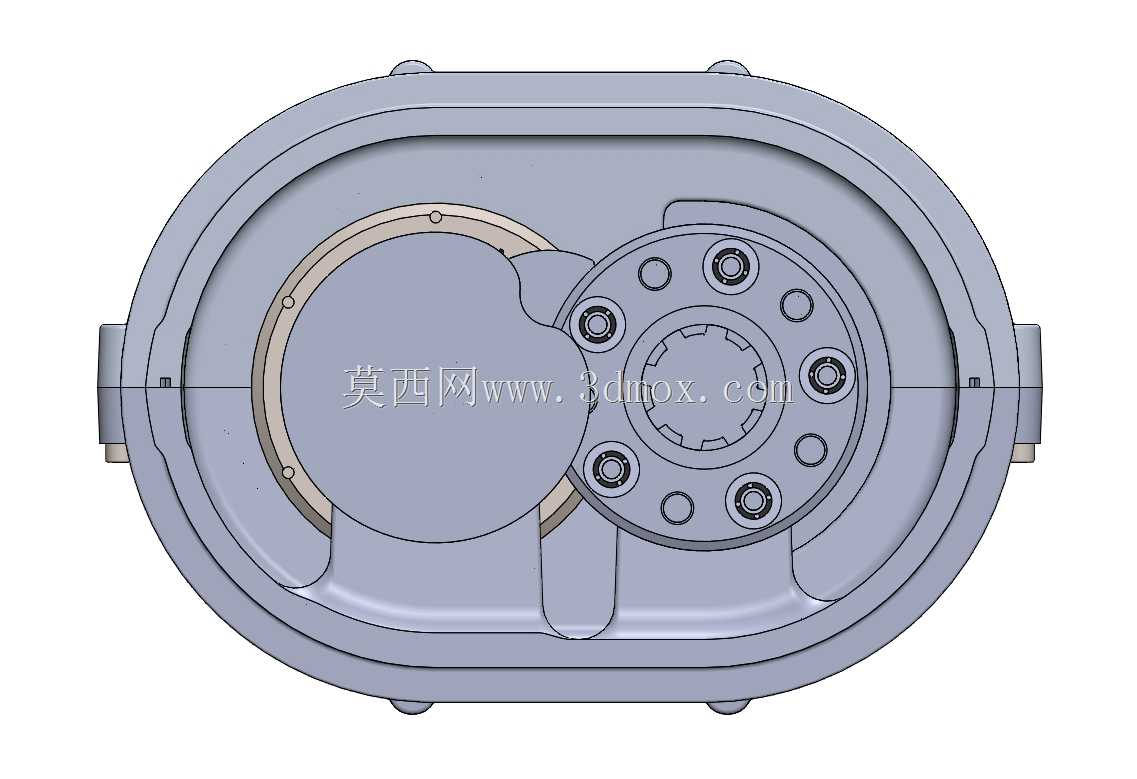

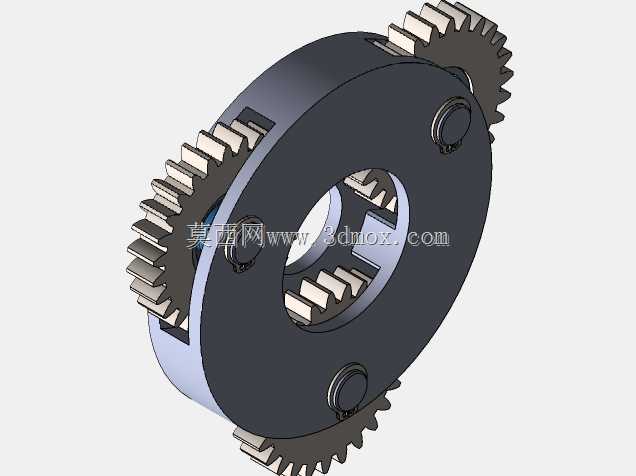

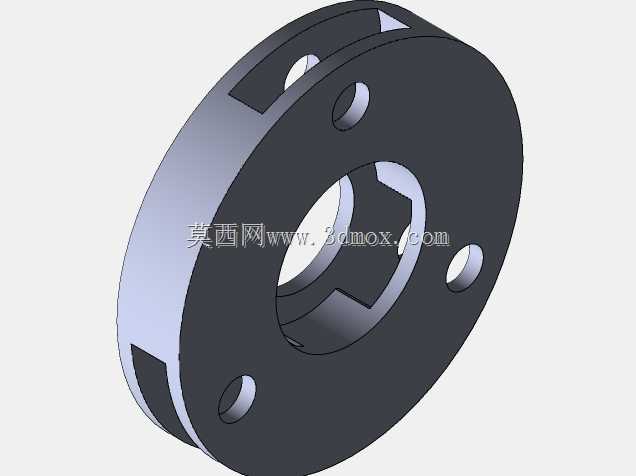

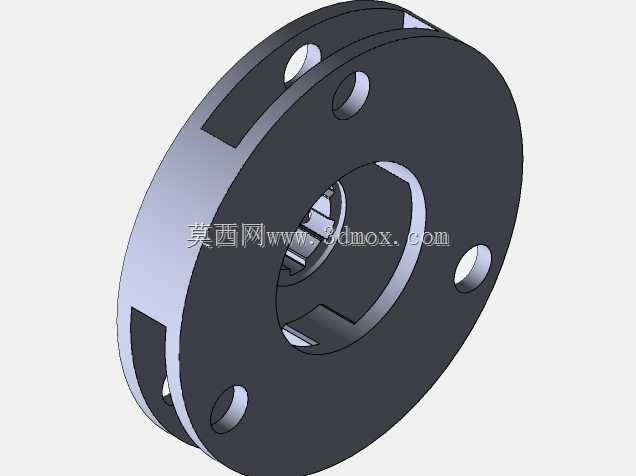

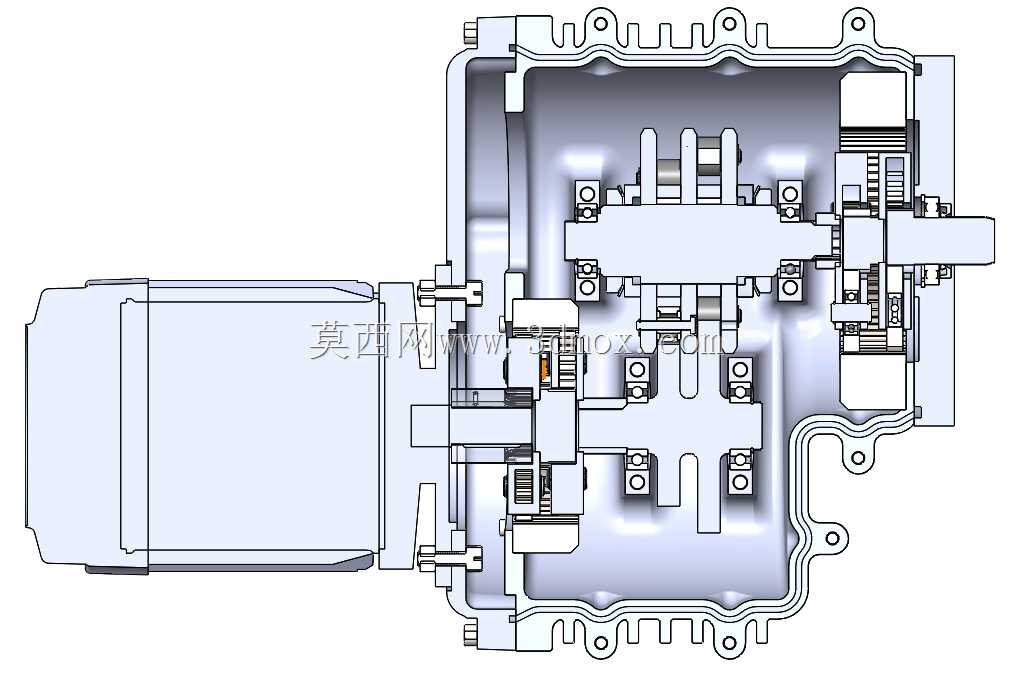

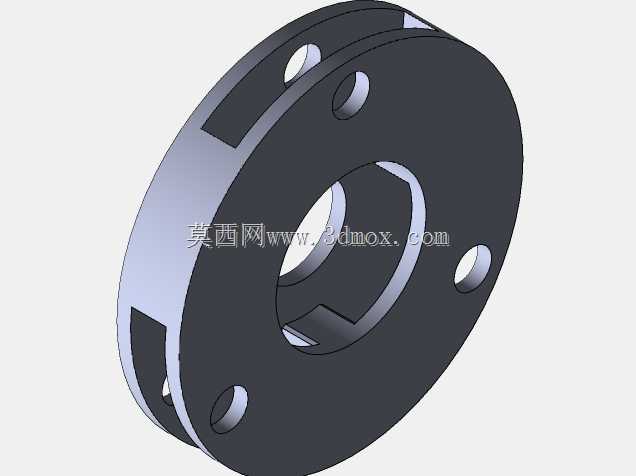

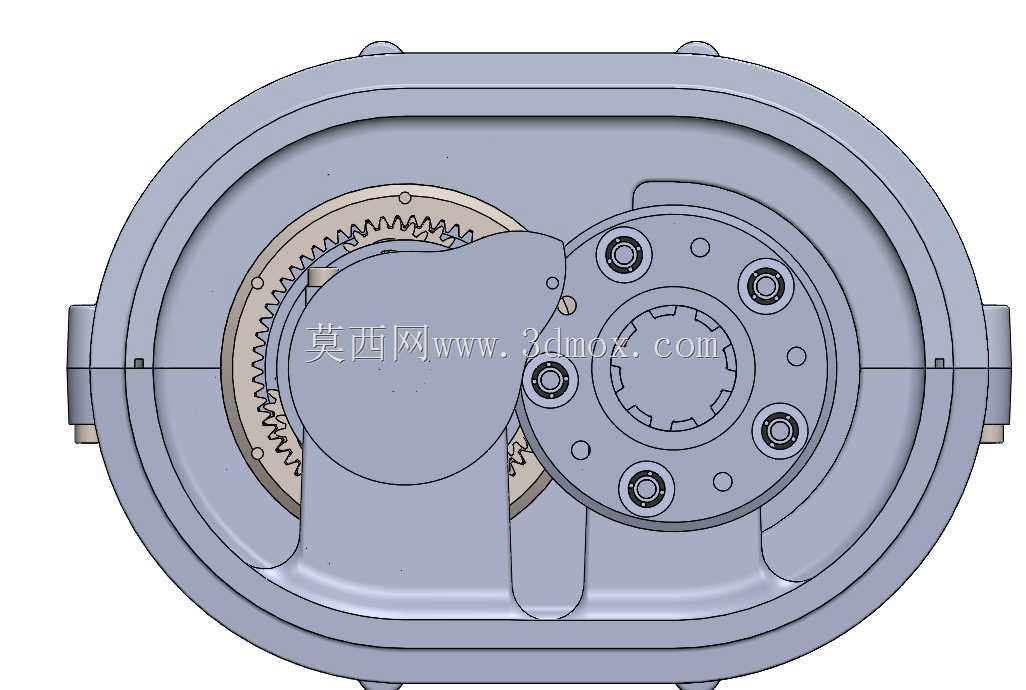

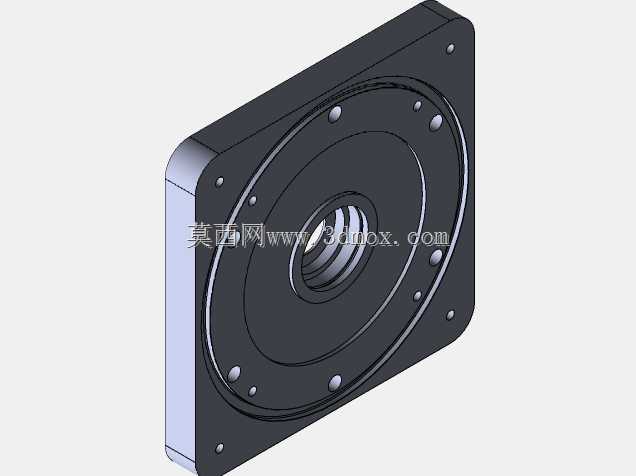

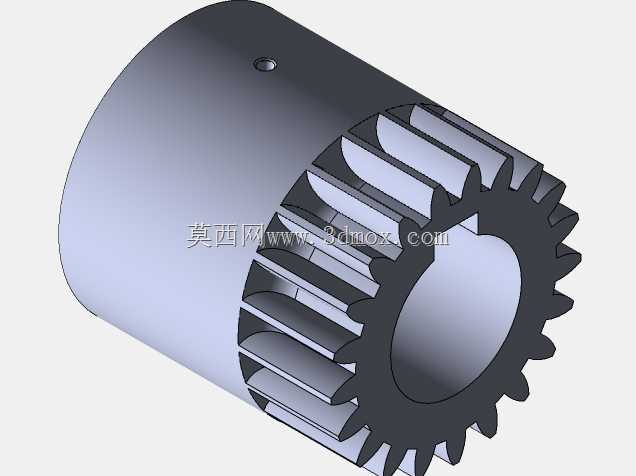

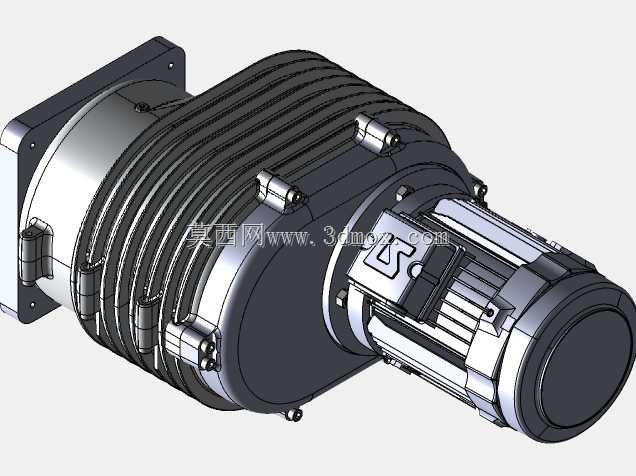

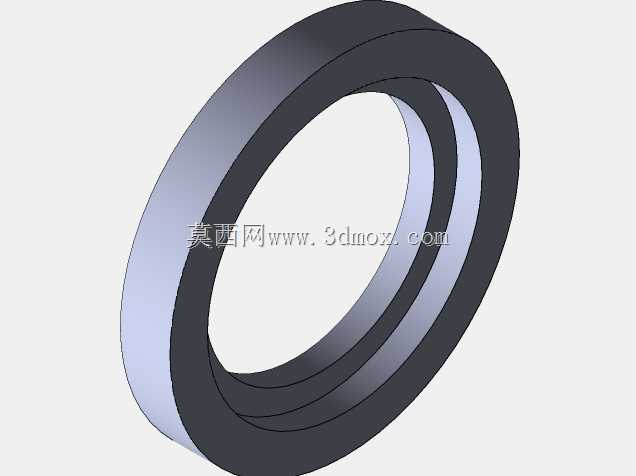

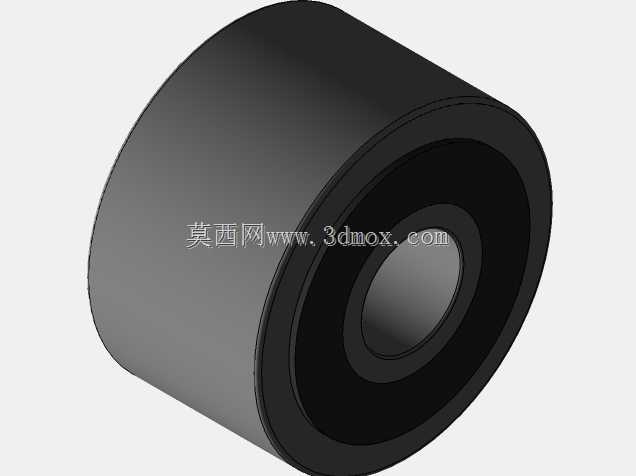

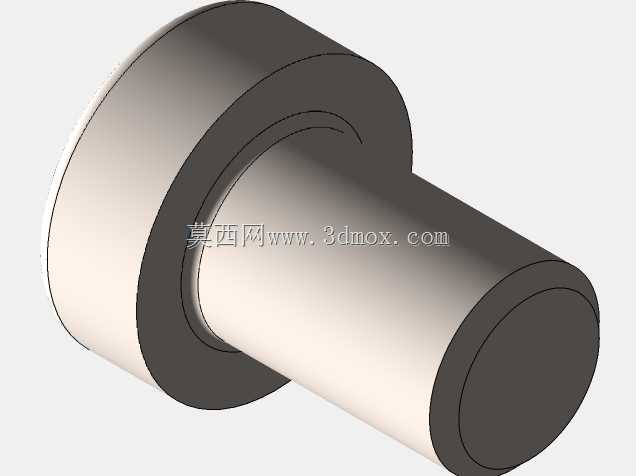

这款集成驱动电机的齿轮式旋转致动装置，主要面向需要精准定角度回转、短时高动态响应的工业传动场景，常见于自动化生产线的工位转台驱动、包装设备的间歇回转进给、小型机械手的关节回转驱动，以及专用测试设备的角度定位执行环节，能够在紧凑的安装空间内完成动力输入到指定回转输出的转换，替代传统分散布置的电机加外置减速箱的组合方案，减少传动链路的装配误差与空间占用。装置采用驱动电机与齿轮减速腔体一体化集成的结构设计，电机端采用卧式安装的标准动力输出结构，减速腔体为多片叠合式密封壳体，内部通过多级齿轮啮合完成转速匹配与扭矩放大，可将电机端的高转速低扭矩输出，转换为输出端低转速高扭矩的回转动力，满足短时高频启停、定角度回转的工况需求，设计过程中针对启停阶段的冲击载荷做了齿轮啮合侧隙优化，壳体内部预留了润滑脂存储腔道，可保证齿轮副在频繁正反转工况下的润滑可靠性，降低啮合磨损带来的精度衰减。输出端采用法兰式安装接口，可直接与被驱动的回转负载端面连接，无需额外加装传动联轴器，安装法兰上的定位止口与连接孔位按照通用工业传动接口尺寸设计，可适配多数常规回转负载的安装需求，电机端的接线盒位置预留了足够的走线空间，可兼容常规动力线缆与编码器反馈线缆的布设，整体壳体的散热筋结构沿着电机轴向与减速腔体周向布置，可在连续回转或短时过载工况下快速散发齿轮啮合与电机运转产生的热量，避免内部温升过高导致润滑失效或绕组性能下降。内部齿轮组采用平行轴与行星级组合的传动布局，在有限的腔体空间内实现了大传动比的动力转换，端盖处的密封结构采用多层油封设计，可阻挡外部粉尘与切削液进入腔体内部，适配车间多尘、有少量切削液飞溅的工业现场环境，装置的整体安装重心靠近安装法兰侧，可降低卧式安装时的悬臂载荷，提升设备长期运行的连接稳定性。
