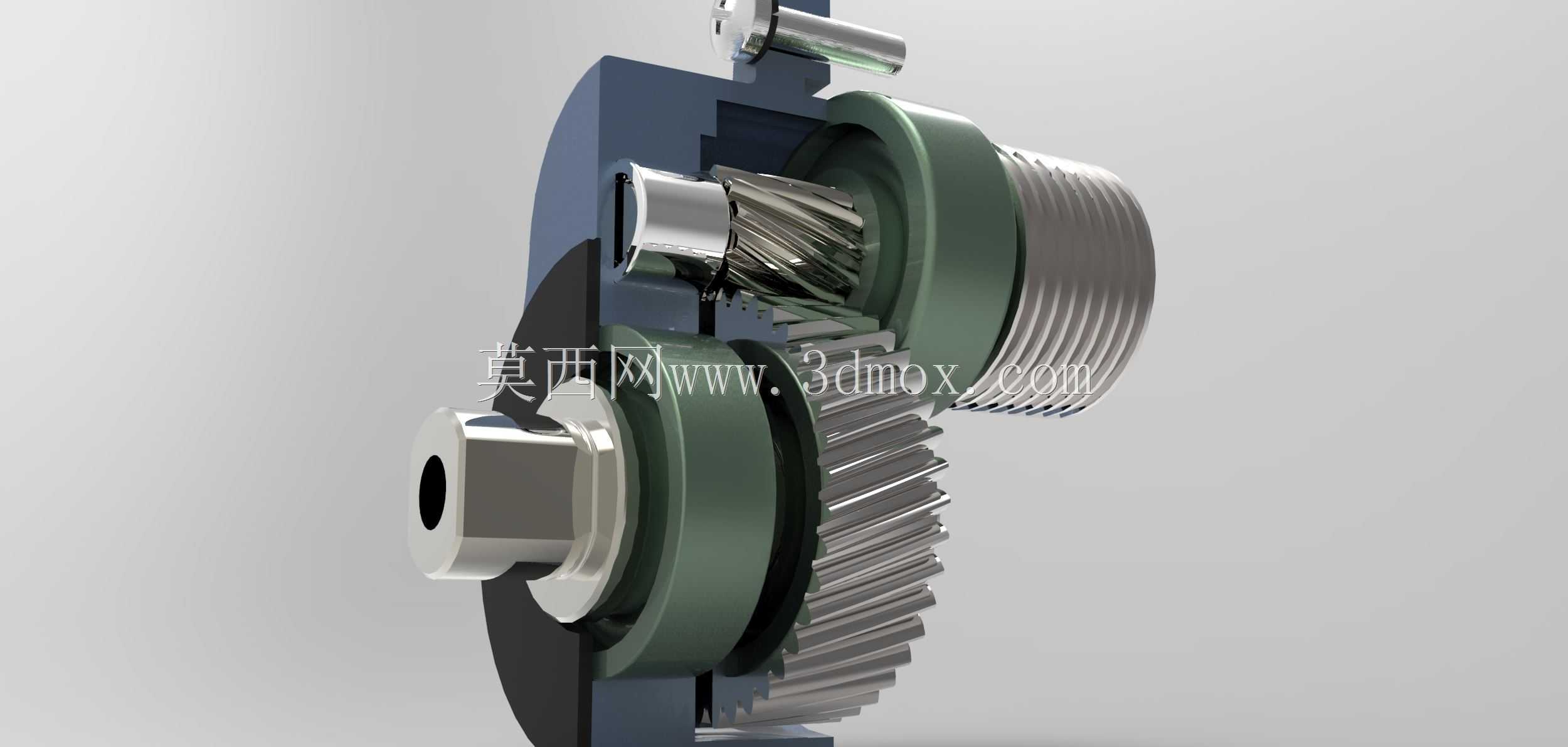

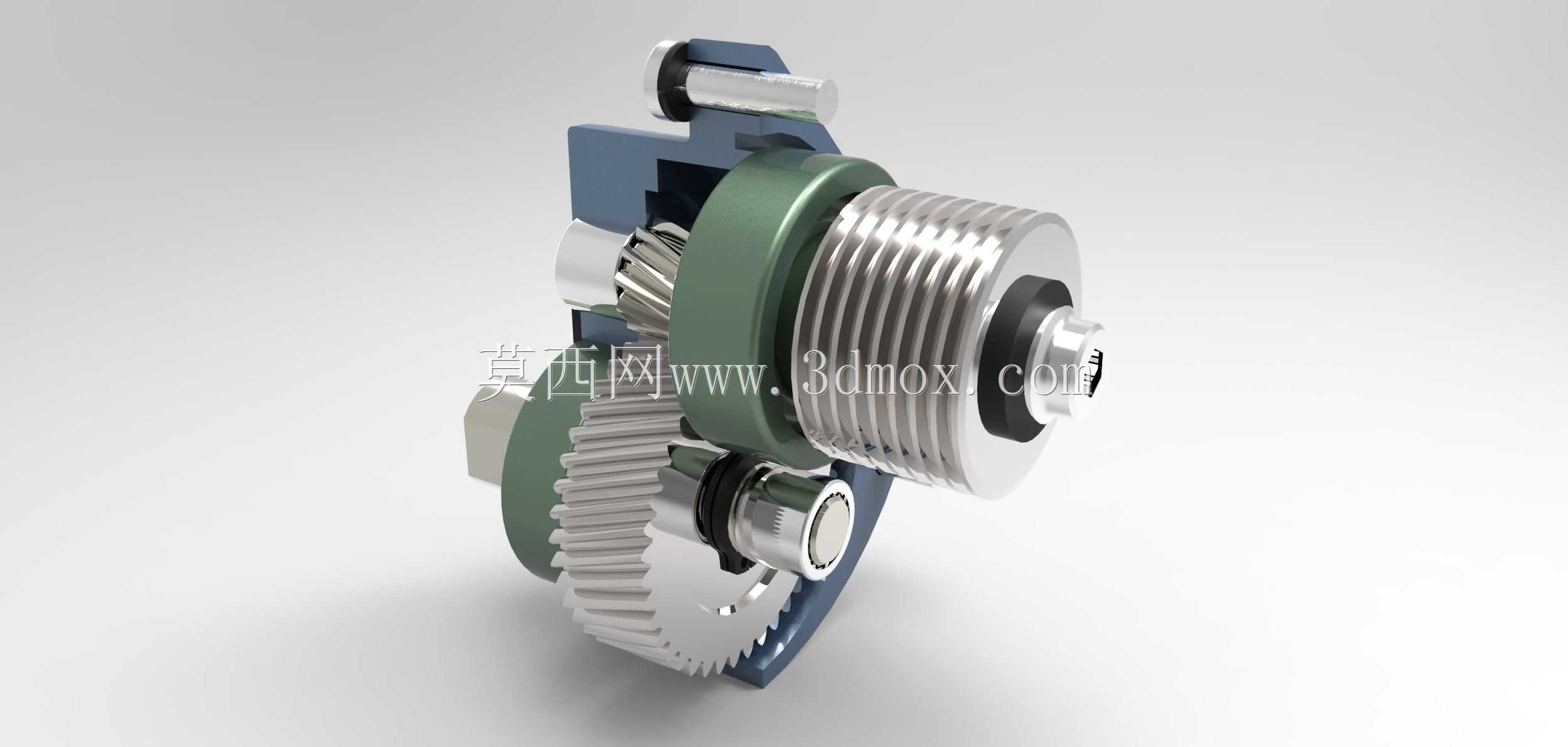

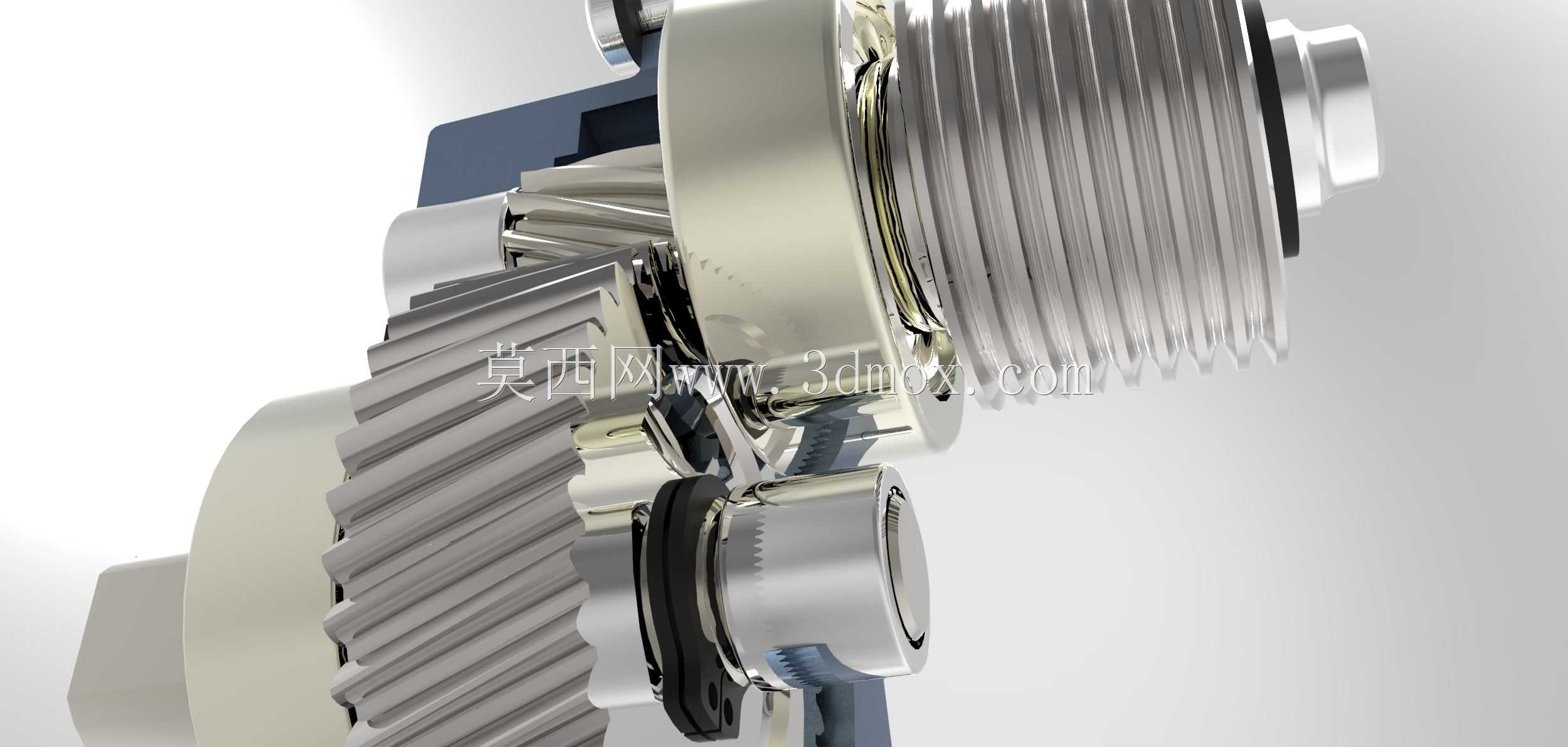

减速器用螺旋啮合齿轮箱内部结构

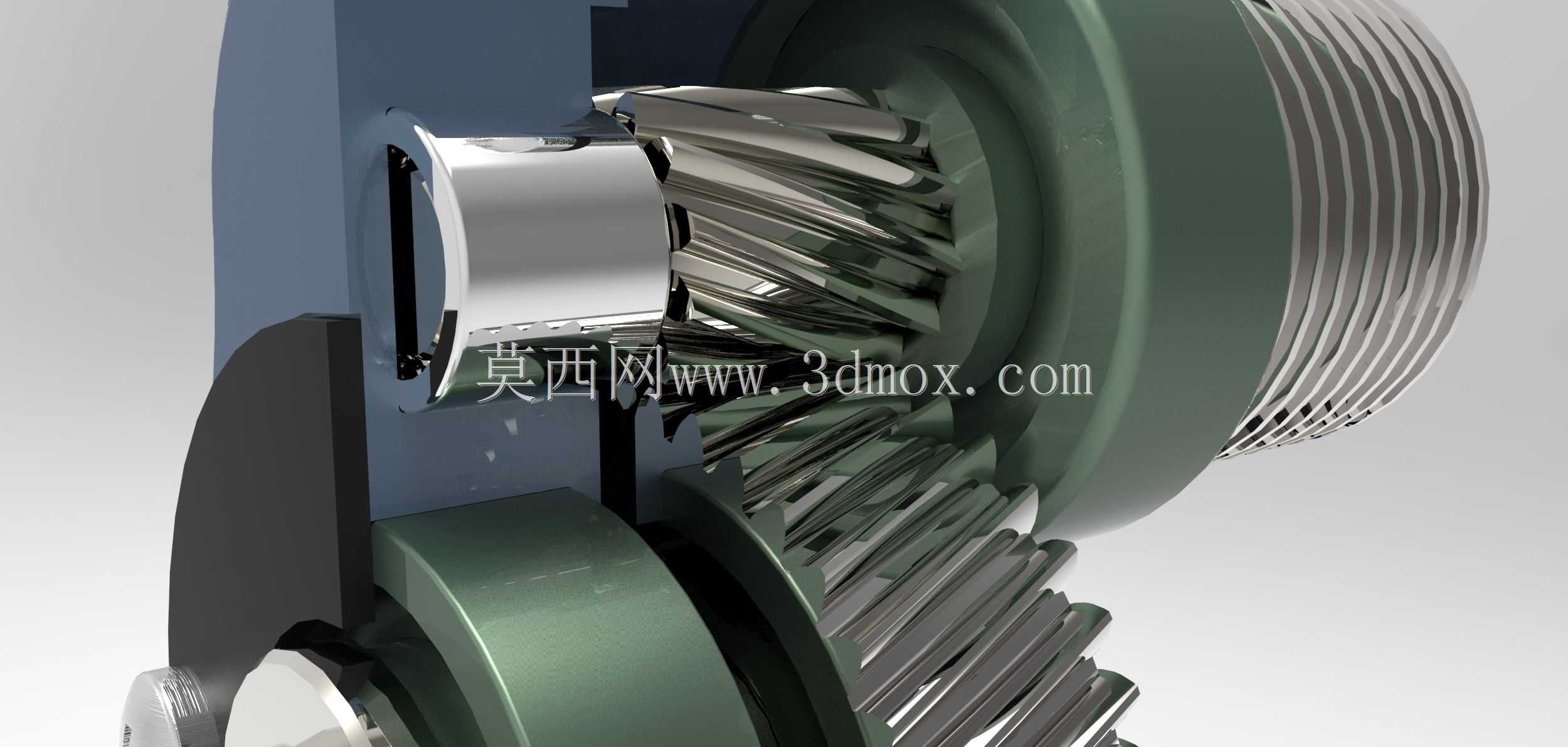

这款齿轮箱是减速器核心传动单元，主要应用于工业自动化生产线、输送设备、中小型工程机械的动力传输环节，承担转速匹配、扭矩放大的核心作用，可将原动机输出的高转速低扭矩动力，转换为作业端所需的低转速大扭矩动力，适配不同工况下的负载驱动需求。从结构设计来看，该齿轮箱采用螺旋齿轮啮合方案，相比较直齿传动结构，螺旋齿的啮合过程是渐进式接触，轮齿从局部点接触逐步过渡到全齿面贴合，传动过程中冲击载荷更小，运行噪音更低，承载能力更强，适合中高速、持续运转的传动场景。设计过程中重点考量了轮齿的接触强度与弯曲强度，齿面经过参数化修形，可抵消装配误差与负载形变带来的啮合偏移，保证全负载工况下的齿面接触均匀，避免局部应力集中导致的齿面磨损、点蚀问题，延长部件使用寿命。箱体内部预留了轴承安装位，图中可见的圆柱滚子轴承可同时承受径向载荷与部分轴向载荷，抵消螺旋齿轮传动过程中产生的轴向分力，保证齿轮轴的运转同轴度，避免轴系窜动影响啮合精度。安装边界方面，该齿轮箱的输入输出端采用同轴错位布置，输入端适配常规电机轴伸尺寸，输出端可通过法兰或轴键连接作业负载，箱体外部预留的安装定位面可直接固定在设备机架上，安装孔位按照通用传动部件的安装间距设计，可直接替换同规格的传统直齿齿轮箱，无需对原有设备结构做大幅改动。齿轮箱的壳体采用分体式结构设计，方便后期的内部维护与润滑脂更换，内部腔室做了密封结构设计，可防止润滑介质泄漏，同时阻挡外部粉尘、碎屑进入啮合区域，适配多粉尘的工业车间作业环境。在实际应用中，该齿轮箱可匹配0.75kW到5.5kW区间的常规驱动电机，输出扭矩覆盖100N·m到800N·m区间，可满足包装输送线、小型物料提升设备、食品加工机械、纺织机械等多种设备的传动需求，运行过程中传动效率可达96%以上，长期运转下的温升控制在合理区间，无需额外配置冷却结构即可满足连续8小时以上的作业要求。
