涂装车间用多关节喷漆机械臂结构设计

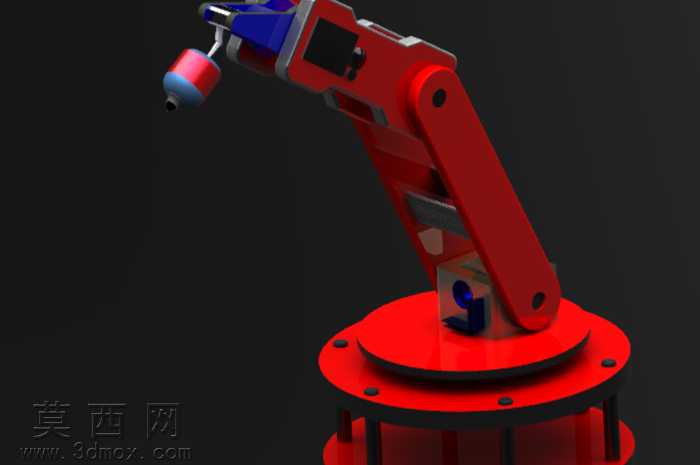

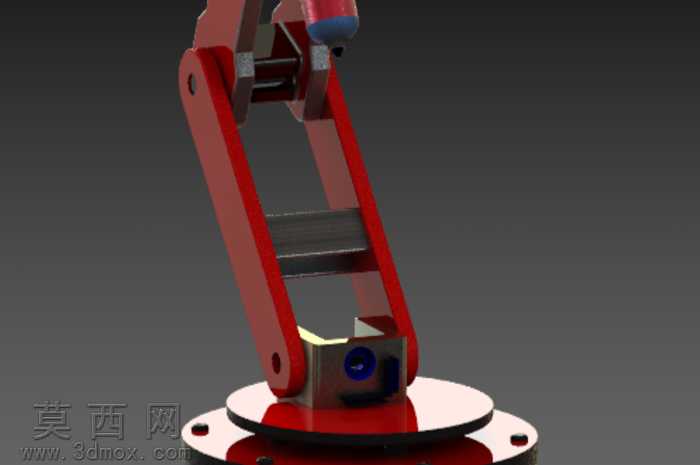

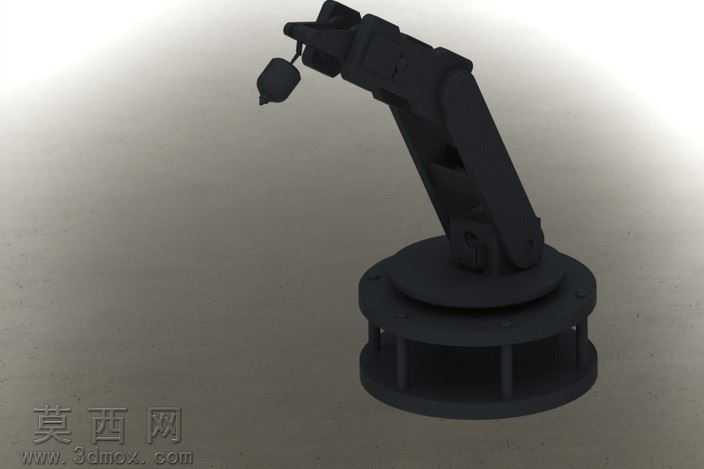

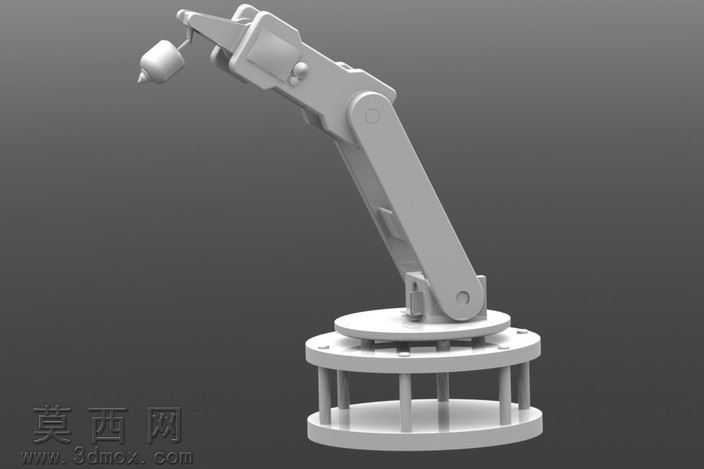

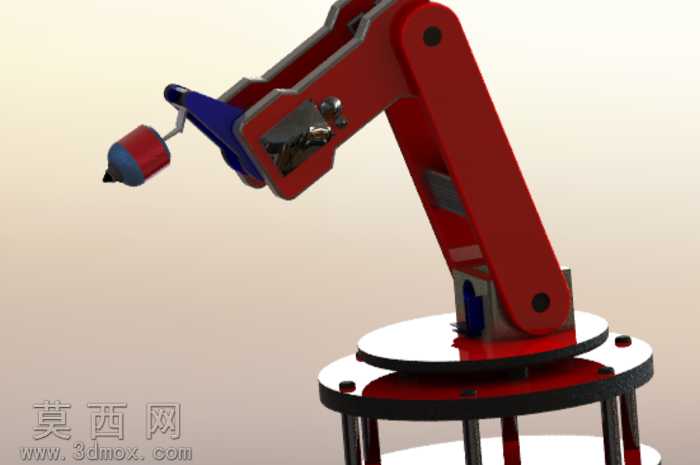

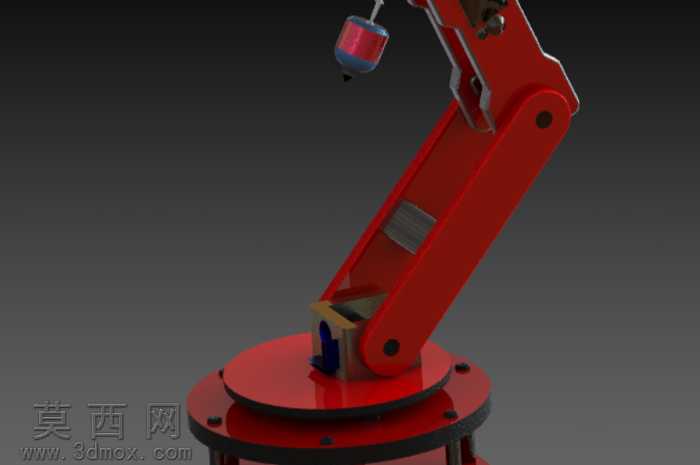

本模型为面向涂装作业场景设计的多关节喷漆机械臂，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，从基座回转机构到末端执行器逐级完成零件建模与配合约束，确保各关节运动副的自由度符合实际工业机械臂的运动范围要求。模型渲染阶段采用哑光金属材质模拟工业机械臂的铸铁机身质感，对关节处的铰接销轴、回转支撑结构做了细节倒角与材质区分，清晰展现各部件的装配层次，基座部分采用双层法兰立柱支撑结构，既保证了整机安装的稳定性，也预留了与车间地面固定的安装孔位，符合工业现场的安装规范。设计过程中重点考量了喷漆作业的工况需求，臂体采用多段铰接式结构，大臂与小臂的长度比例经过反复调整，可覆盖较大范围的喷涂作业区域，末端搭载的喷漆执行器预留了管路安装位，可适配常规的自动喷漆枪组件，关节处的铰接结构采用销轴配合定位，还原了真实机械臂的转动连接方式，同时在各转动副位置预留了驱动元件的安装空间，可适配伺服电机驱动的传动方案。整体结构设计紧凑，无冗余的装饰性部件，所有结构特征均服务于喷涂作业的功能需求，臂体的弯折角度经过优化，可在复杂工件周边灵活调整姿态，避免作业过程中与待喷涂工件发生干涉，基座的回转支撑结构可实现360度水平回转，配合大臂俯仰、小臂摆动、末端姿态调整的多自由度组合，可完成不同形状工件的多角度喷涂作业，模型的各零件均保留了可编辑的参数特征，方便后续根据实际车间的作业需求调整臂展长度、关节负载能力等参数，也可用于涂装生产线的自动化布局仿真、作业路径模拟等场景，结构设计充分考虑了涂装车间的作业环境，机身结构无易积漆的死角，便于日常的设备清洁与维护。
