阿尔法双缸斯特林动力装置结构设计

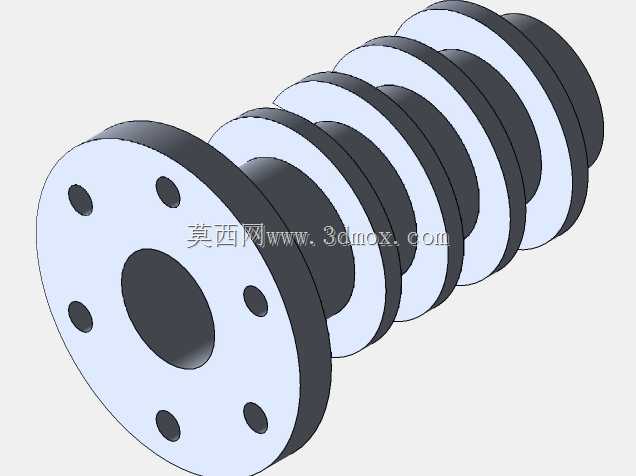

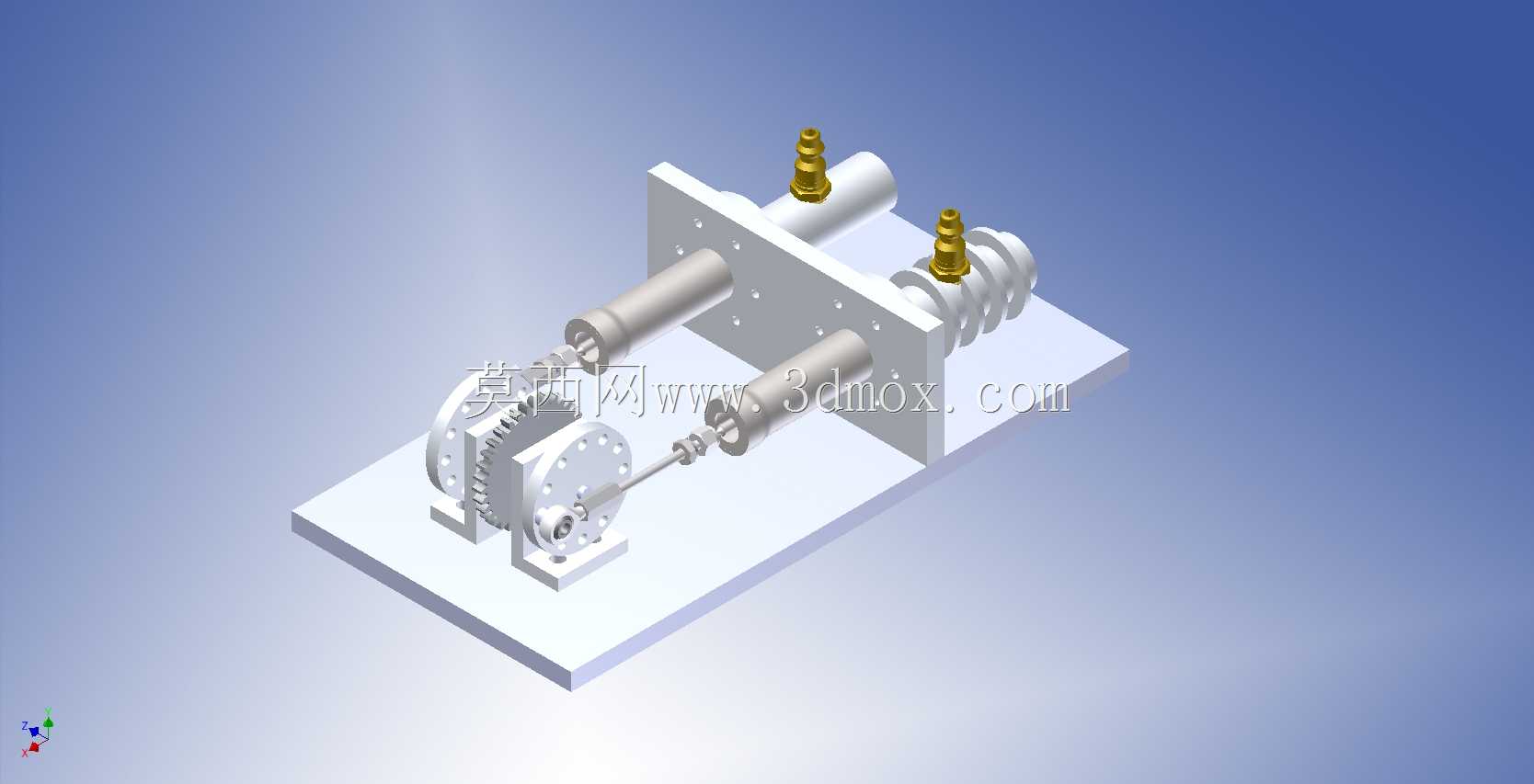

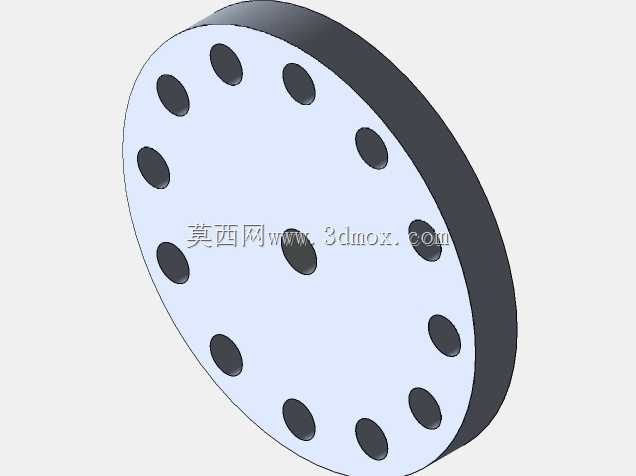

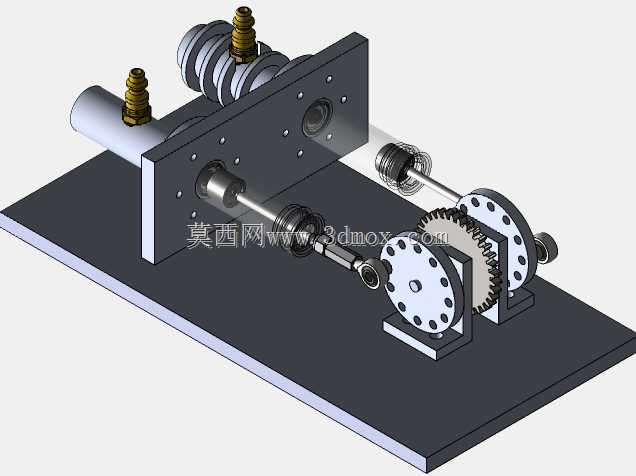

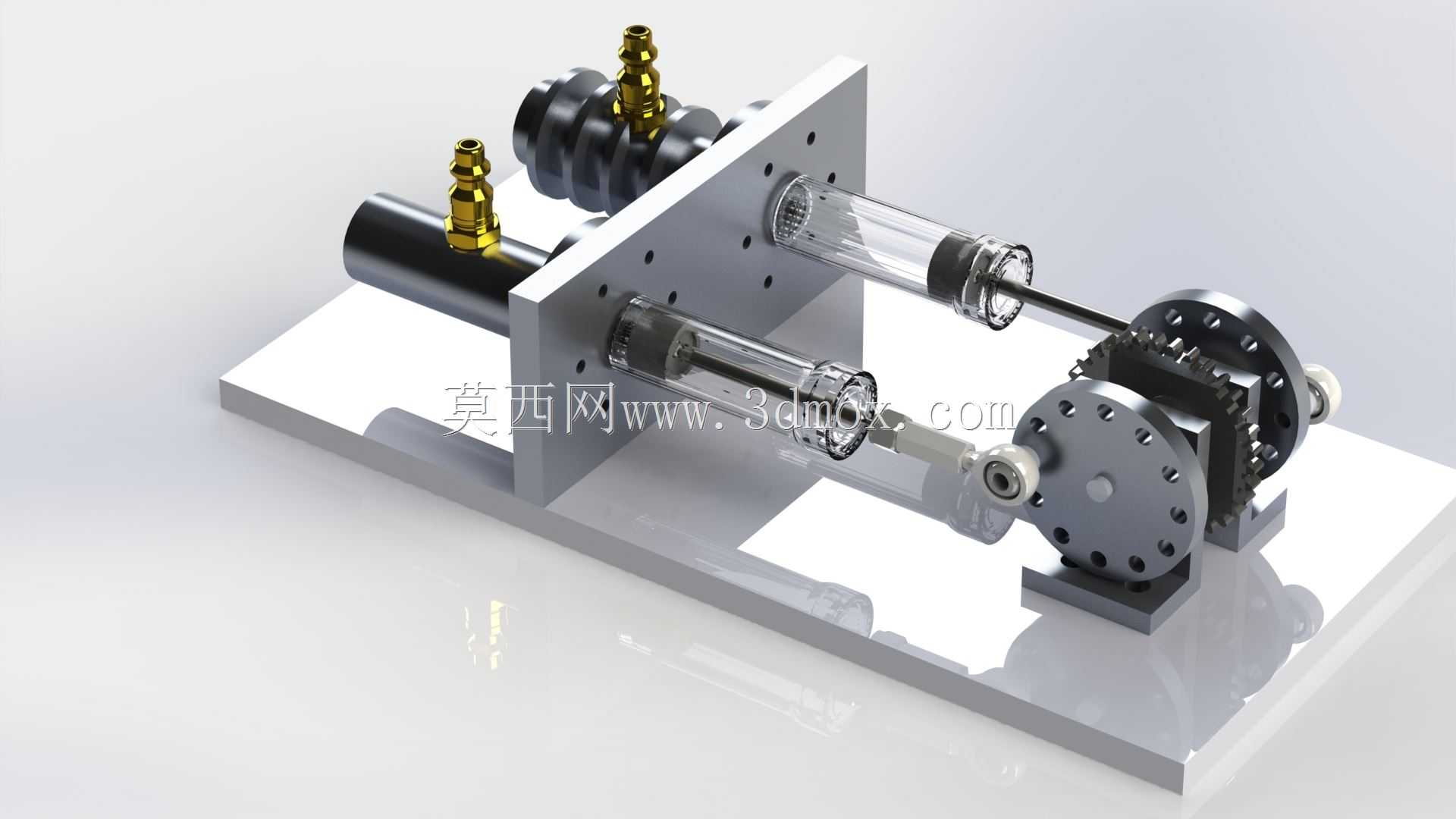

这款阿尔法构型双缸斯特林动力装置，属于外燃式热力发动机范畴，可广泛应用于科教演示场景、小型分布式余热回收场景、低功率便携动力供给场景，也可作为低温差热能利用项目的核心动力单元，适配太阳能集热、工业废热回收、生物质燃料供热等多种热源输入场景，能够将外部热源提供的温差能稳定转化为旋转机械能输出，相比传统内燃机无需缸内爆燃过程，运行振动与噪音水平更低，对燃料适配性极强，可兼容固体、液体、气体等多种形态的供热源。整体结构采用卧式对称双缸布局，动力缸与置换缸呈平行排布，通过立式安装基板完成各部件的定位固定，底部设置一体化平整安装底座，安装底座预留标准螺栓固定孔位，可适配常规实验台架、小型设备机架的安装需求，整体安装边界紧凑，横向跨度适配小型桌面级实验场景的空间要求，纵向高度预留了传动齿轮组与输出轴的安装空间，不会与安装平面产生运动干涉。设计过程中优先考虑了结构的可装配性与运行稳定性，动力缸与置换缸均采用透明可视化缸体设计，既可以直观展示内部活塞的往复运动过程，满足科教演示的可视化需求，也便于调试阶段观察活塞运行状态、排查密封与卡滞问题；缸体端部采用快拆式密封端盖结构，搭配密封件保证缸内工作腔的气密性，降低工质泄漏带来的效率损失。传动端采用曲柄齿轮联动结构，两个活塞的连杆通过曲柄结构连接至齿轮传动组，通过齿轮啮合保证两个活塞的运动相位差符合阿尔法斯特林循环的相位要求，将活塞的往复直线运动精准转化为输出轴的旋转运动，输出轴端设置标准连接法兰，可外接小型发电机、负载轮、演示机构等不同负载，拓展实际应用场景。进气端采用快插式金属接头，可适配不同规格的热源供气、冷却回路管路，便于外接热源与散热系统，满足不同温差工况下的测试与使用需求；整体结构的运动部件均做了轻量化设计，降低运动过程中的惯性损耗，支撑部位设置耐磨衬套结构，减少长期运行的磨损量，提升装置的运行寿命。
