V型多缸内燃机曲柄连杆机构三维结构

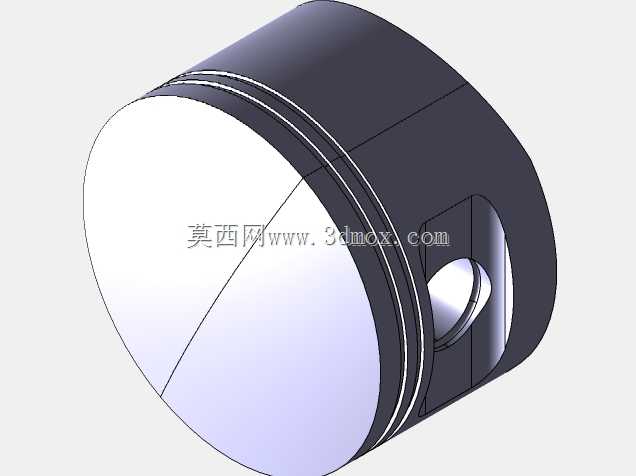

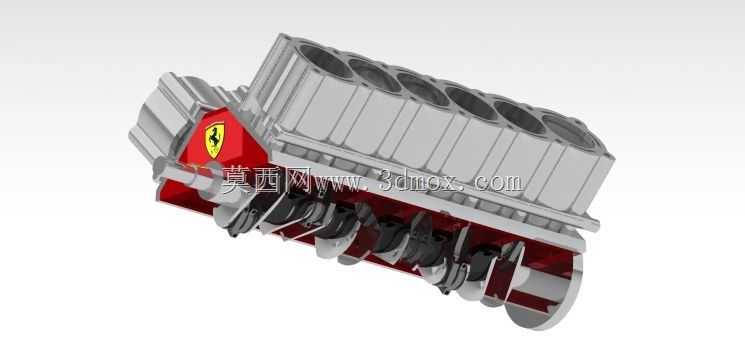

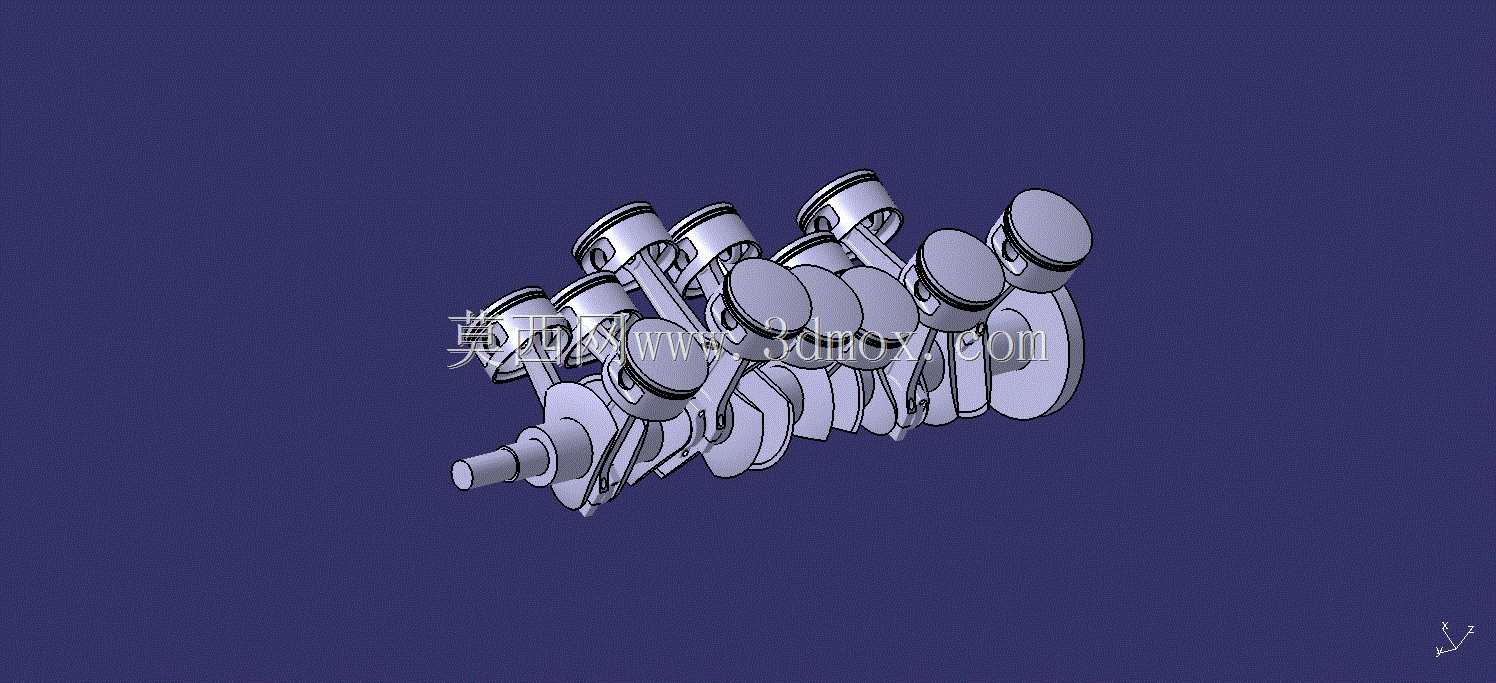

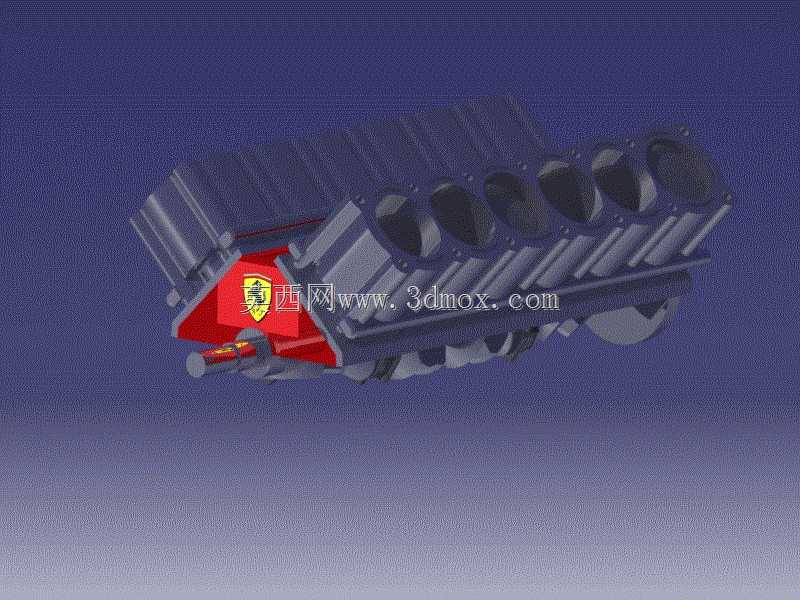

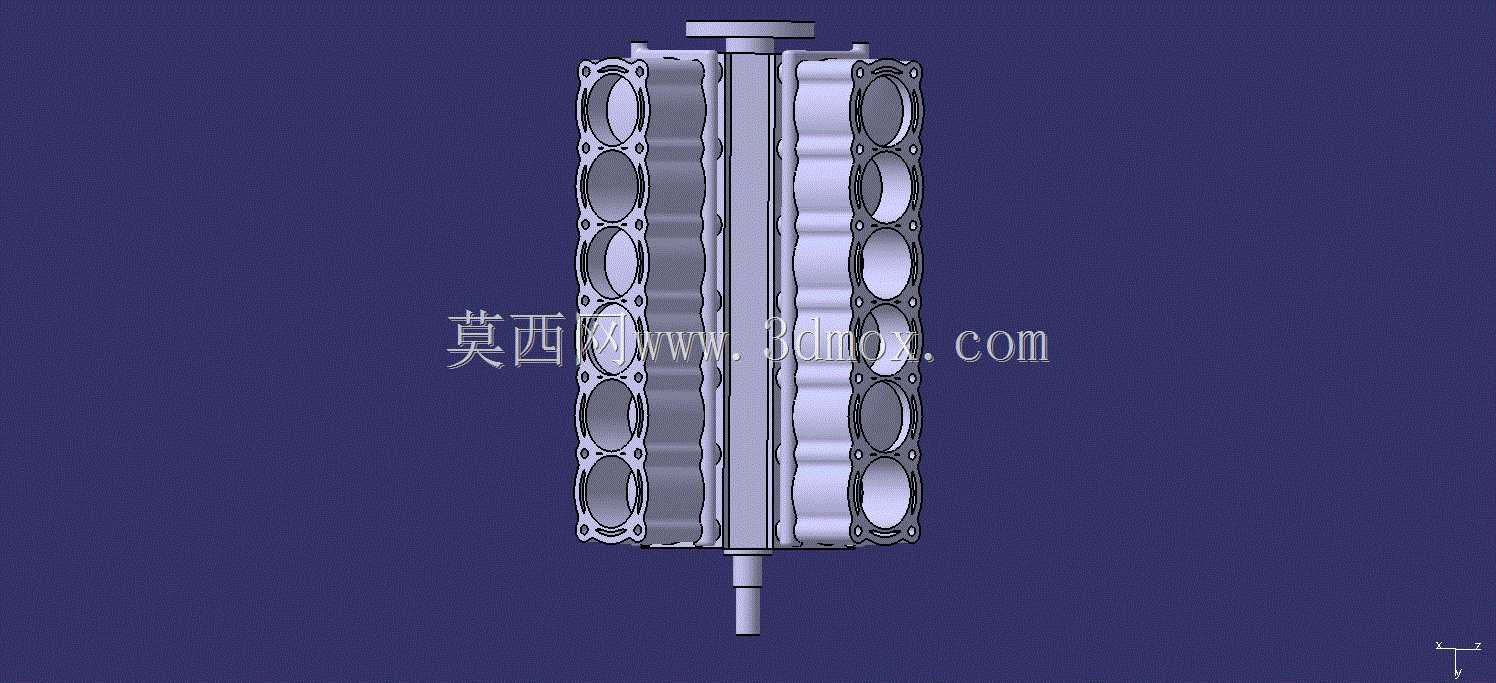

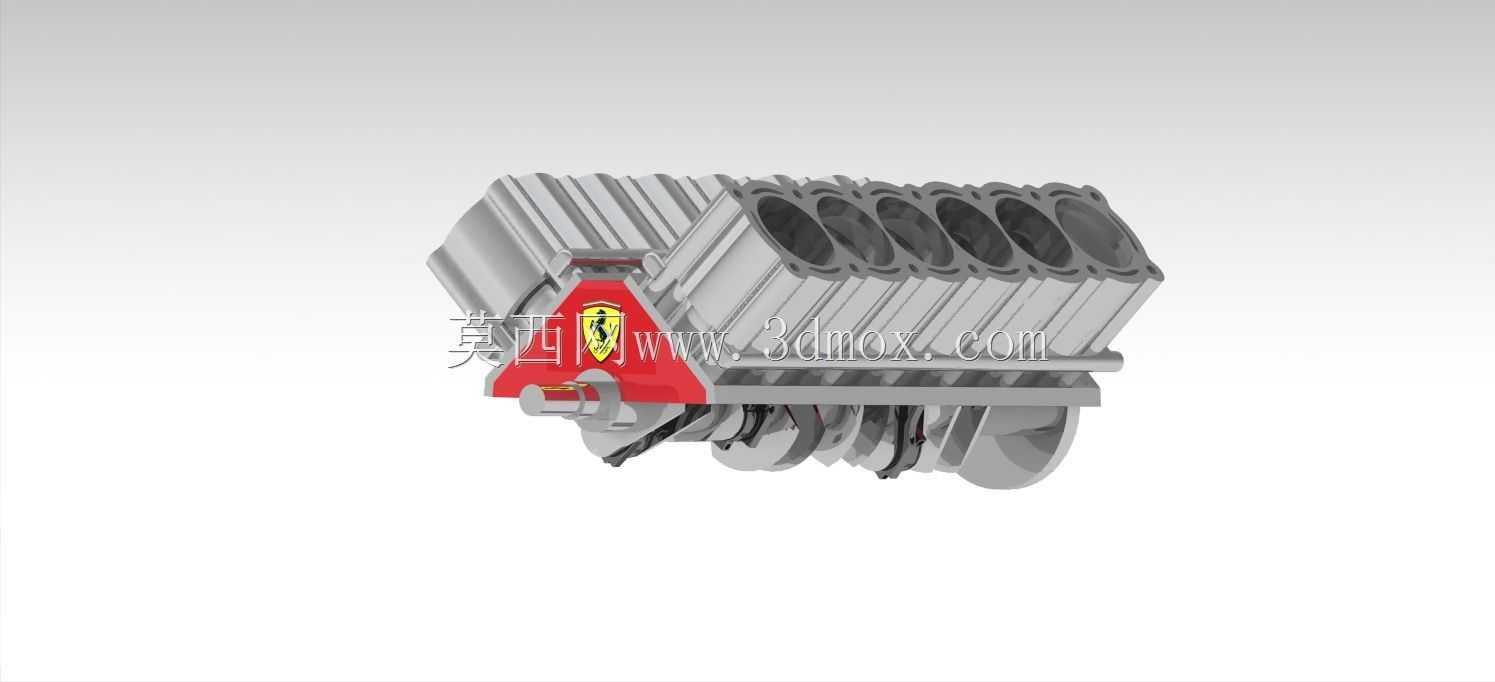

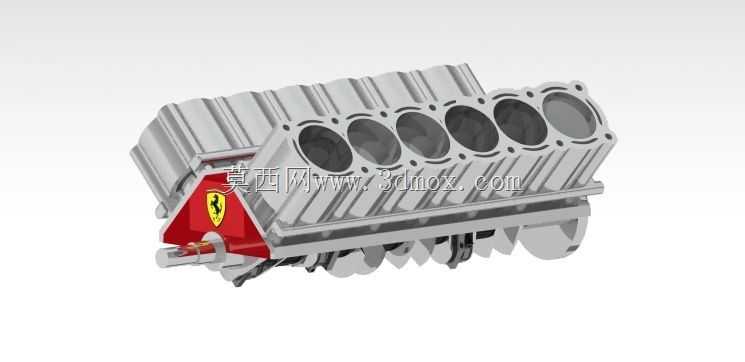

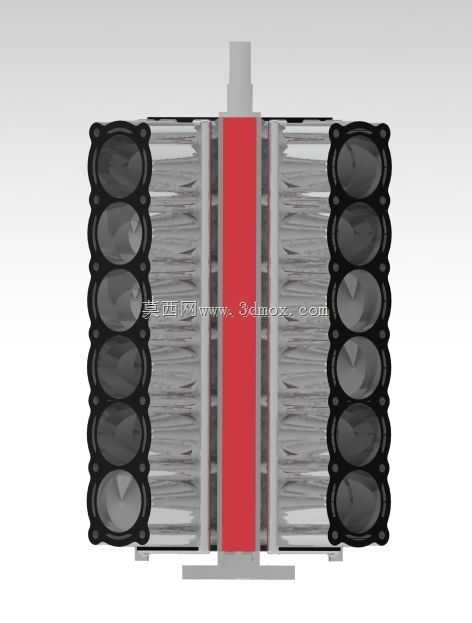

这套三维结构还原的是大排量V型布局内燃机的核心曲柄连杆总成，是乘用车辆、工程机械动力单元里将燃料燃烧热能转化为旋转机械能的核心执行部件，广泛适配大马力乘用汽车、重型工程机械设备、固定式柴油发电机组等需要高功率密度动力输出的场景，是内燃机完成做功循环不可或缺的核心机械结构。从实际用途来看，这套机构承担着内燃机四个工作循环里的动力传递核心职能：活塞承接燃烧室内混合气爆燃产生的高压推力，通过活塞销将直线往复作用力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终把动力输出给后端的传动系统，驱动设备完成作业动作，同时在进气、压缩、排气冲程中，曲轴的旋转惯性会反向带动活塞完成往复动作，保障整个工作循环的连续运转。从功能特性来看，该结构采用V型夹角布局的多缸设计，相比直列同缸数机型，曲轴整体长度更短，整机结构更紧凑，运转时各缸活塞的往复惯性力可以通过夹角布局相互抵消一部分，大幅降低高转速工况下的整机振动，提升动力输出的平顺性，同时多缸交替做功的特性可以让曲轴输出扭矩更均匀，避免单缸动力输出的间断感，适配高负荷连续运转的动力需求。从设计思路来看，整套结构的建模完全遵循内燃机曲柄连杆机构的运动学设计逻辑：首先根据目标排量与单缸容积确定活塞的直径与行程参数，再匹配对应长度的连杆，保障活塞在上止点、下止点位置时不会与气缸盖、曲轴箱发生运动干涉；曲轴的曲柄销采用错角布置，对应V型布局的两列气缸夹角，确保每一组连杆都能顺畅带动对应活塞完成往复动作，同时曲轴的主轴颈位置匹配对应的支撑结构安装位，平衡块的外形与重量经过匹配设计，抵消曲轴旋转时产生的离心惯性力，降低运转过程中的轴承负荷。从外形尺寸与安装边界来看，整套机构的横向宽度对应V型气缸的两列布局间距，轴向长度匹配多缸排列的总跨度，曲轴前端预留有正时驱动机构、皮带轮的安装接口，后端预留有飞轮与动力输出的连接法兰，活塞的环槽位置预留了活塞环的安装空间，连杆大头采用剖分式结构设计，方便在曲轴装配完成后进行连杆组件的安装固定，整个机构的所有运动部件都预留了足够的运动间隙，不会在运转过程中与周边的气缸体、曲轴箱壳体发生碰撞干涉，完全符合实际内燃机的装配与运动要求。
