金布尔往复式动力机械结构设计

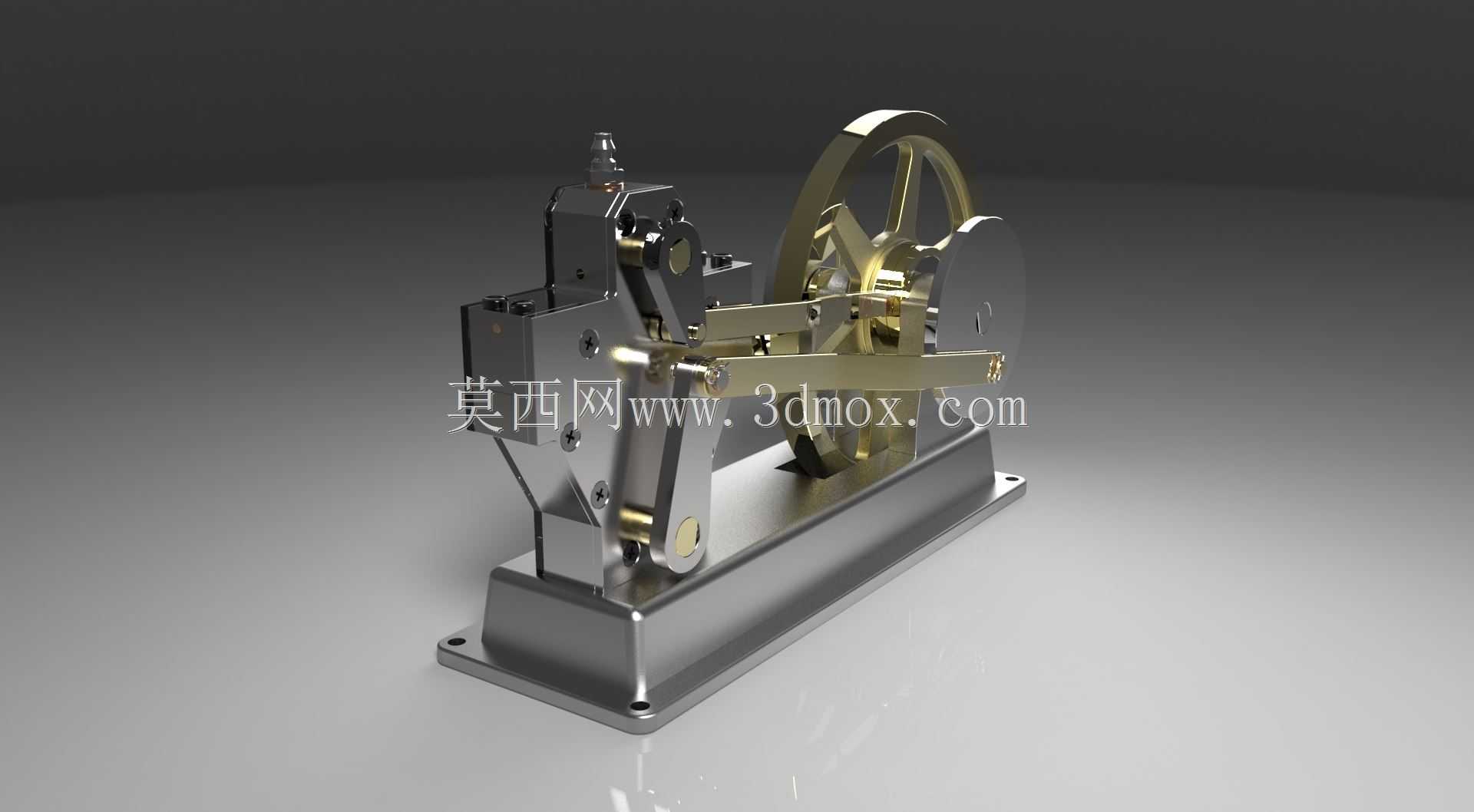

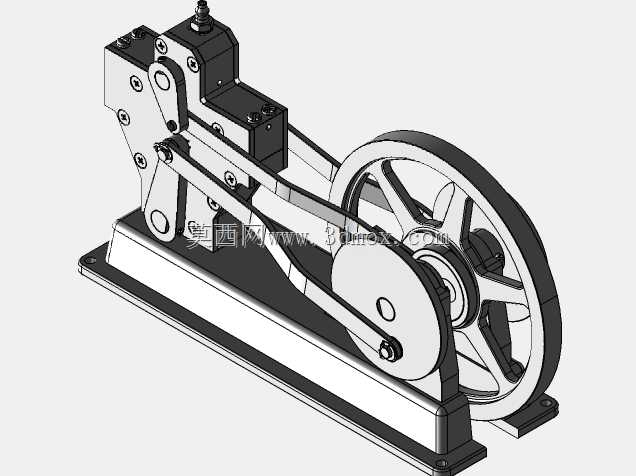

这款金布尔动力机械属于小型往复式动力输出装置，主要面向教学演示、小型动力实验台、复古动力装置收藏展示以及微型动力驱动场景使用，可作为高校机械原理课程的实体演示教具，直观展示往复式动力转换的完整过程，也可适配小型文创动力摆件、微型实验负载的动力源，满足低转速、小扭矩输出的动力供给需求。整套装置采用卧式布局设计，核心结构包含立式气缸总成、曲柄飞轮组件、十字头传动连杆、一体式铸造安装底座四大模块，气缸部分采用侧置气门配气结构，配合活塞往复运动完成进气、压缩、做功、排气的完整循环，动力通过十字头滑块传递给连杆，进而驱动带轮与飞轮组成的动力输出端，将活塞的直线往复运动转化为飞轮的旋转运动，实现动力的稳定输出。设计过程中重点优化了传动路径的同轴度，十字头导轨与气缸中心保持严格共线，有效降低传动过程中的侧向分力，减少运动部件的磨损，提升整套装置的运行平顺性；飞轮采用大直径轮缘设计，利用轮缘的转动惯量储存做功行程的能量，带动整套机构顺利越过止点，保障非做功行程的连续运转，避免出现运转卡顿的问题。外形方面整套装置采用方正的一体化安装底座，底座预留四个对称分布的沉头安装孔，可直接通过螺栓固定在实验台架或展示基座上，安装边界清晰，底座上方的各部件采用模块化装配设计，气缸体、传动支架、飞轮支座均通过定位销与螺栓固定在底座上，便于后续的拆解维护与结构观察。装置的外露传动部件均做了圆角过渡处理，避免尖锐棱角带来的操作风险，金属材质的部件表面做了抛光与防锈处理，兼顾结构强度与外观质感，气缸与传动部分的配合间隙经过精准调校，既保证运动部件的活动自由度，又能减少不必要的旷量，降低运转过程中的振动与噪音。整套结构完整还原了往复式动力机械的核心传动逻辑，各部件的连接关系清晰可见，既可以作为机械结构学习的具象参考，也能直接用于小型动力场景的实际搭建，适配低功率负载的动力驱动需求，安装时只需保障底座安装面的平面度，即可保证整套机构的运转精度，无需额外复杂的调校步骤。
