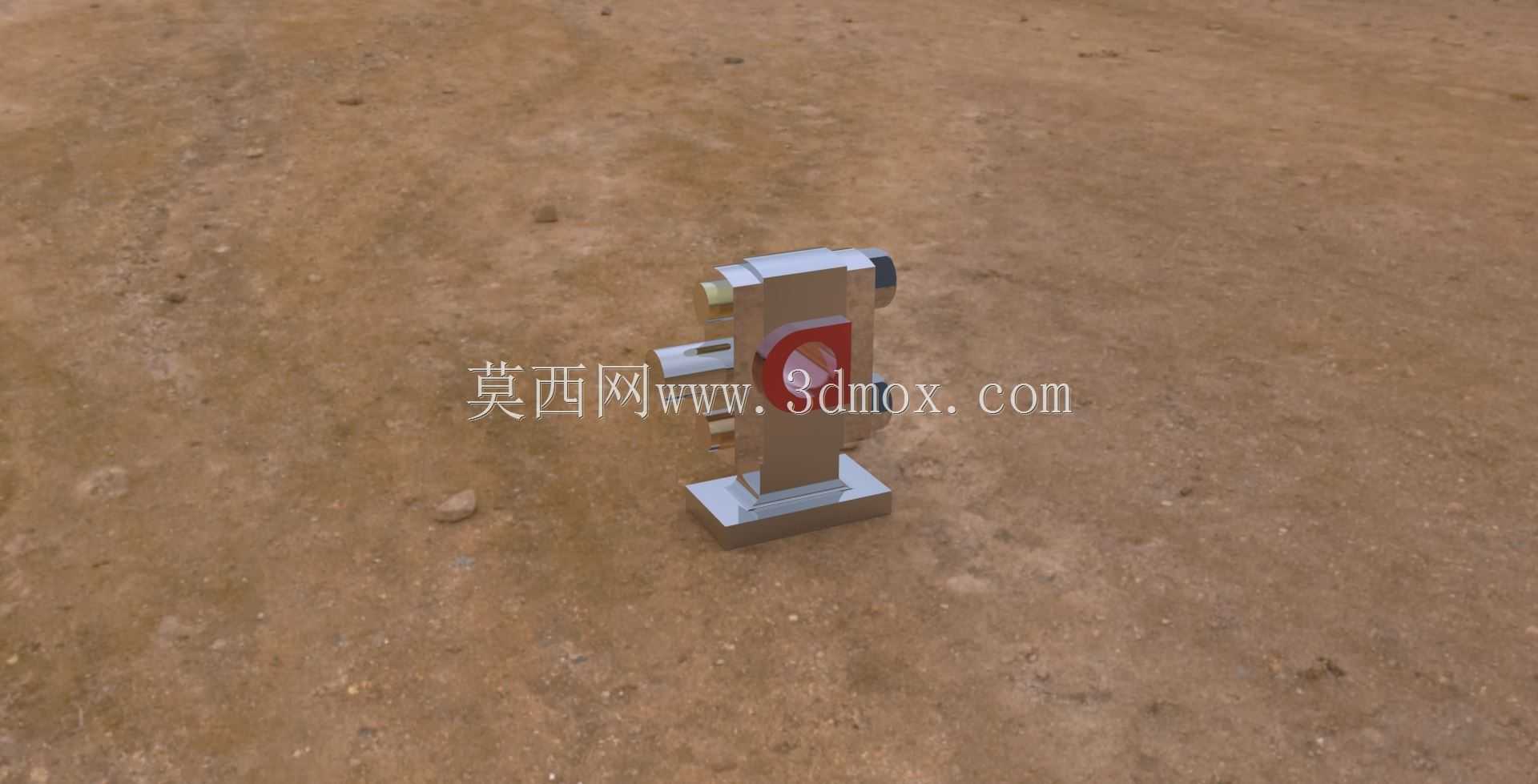

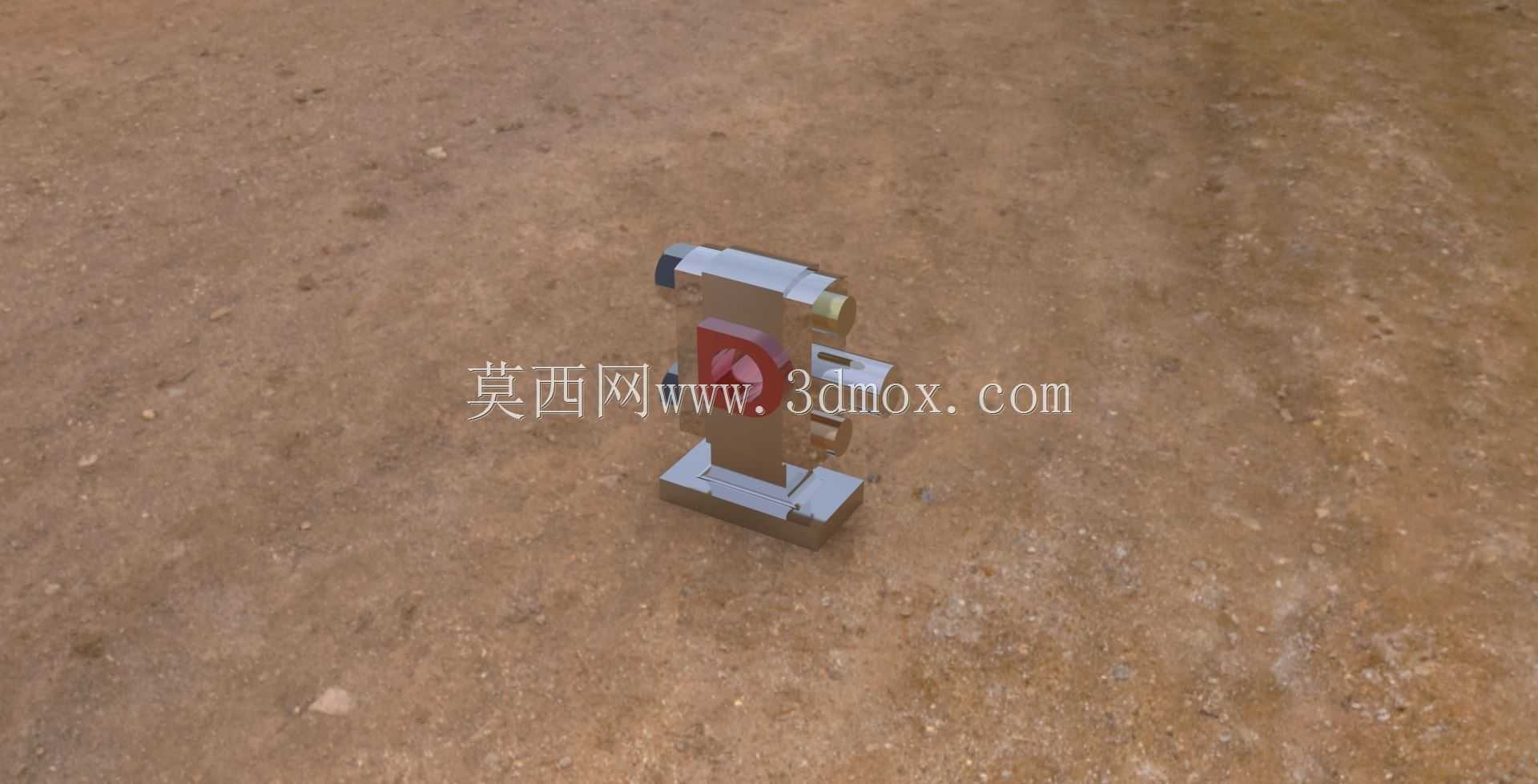

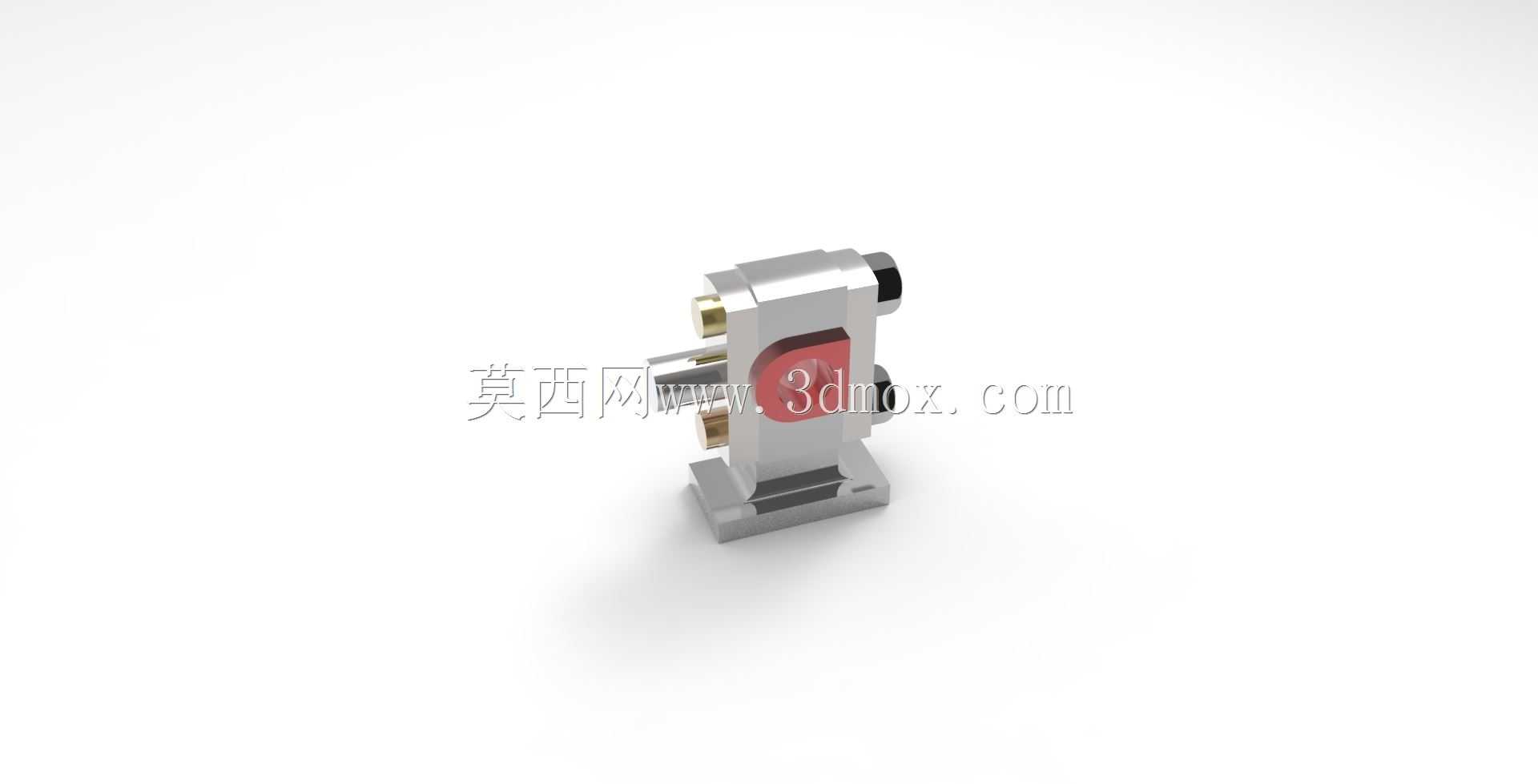

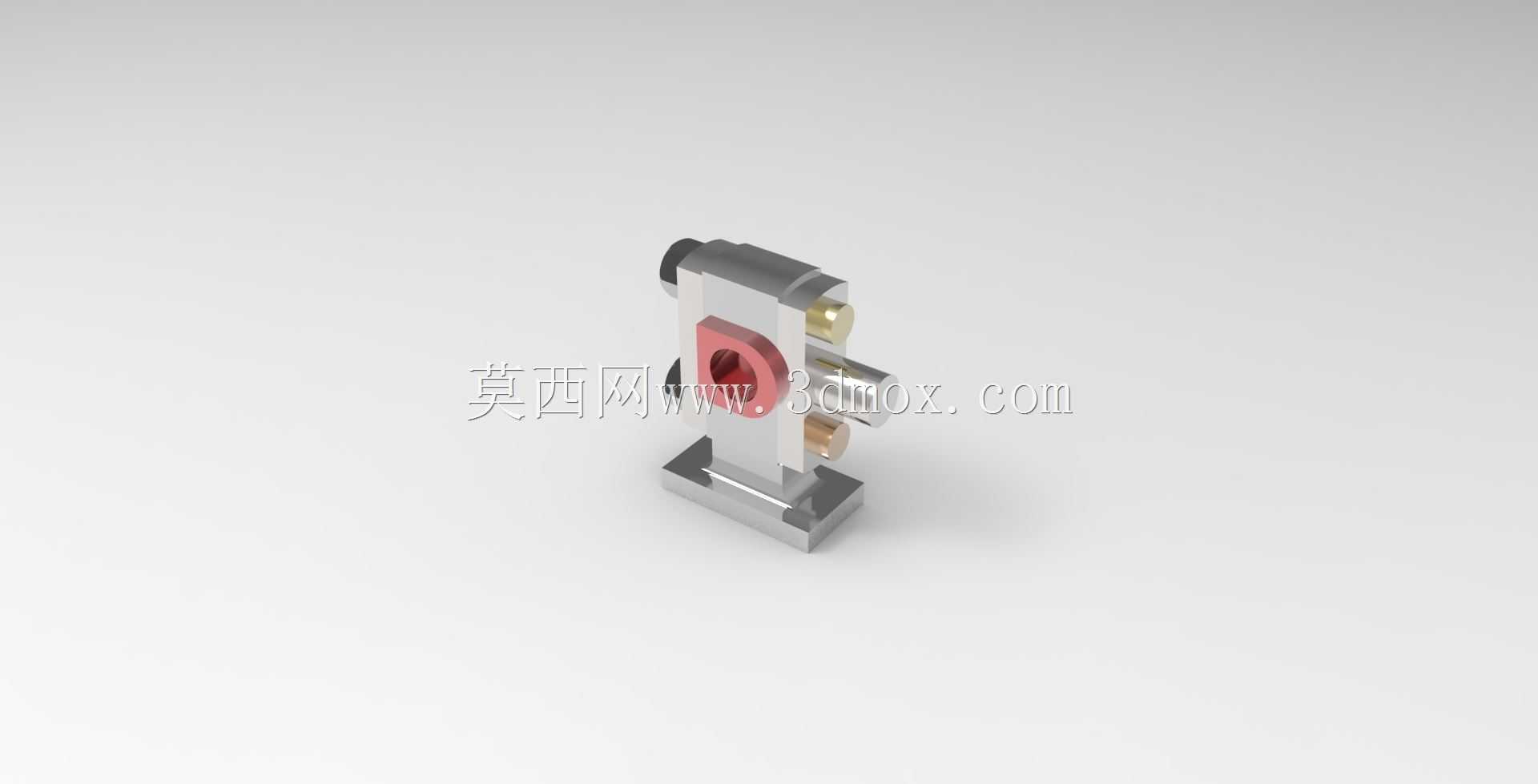

机械传动用十字头连接组件结构设计

十字头组件是往复式动力机械中连接传动侧与执行侧的核心中间构件，广泛应用于往复式压缩机、柱塞泵、内燃机、石油钻井泥浆泵等需要将旋转运动转化为直线往复运动，或是将直线往复动力传递至执行端的工业设备场景中，在油气开采、化工流体输送、动力装备制造等领域的设备中承担着不可替代的动力衔接作用。在实际设备运行过程中，十字头组件的核心用途是消除侧向力对动力输出端的影响，它一端与连杆做铰接配合，承接曲轴传递来的旋转动力，另一端与活塞杆、柱塞等执行杆件做刚性连接，将动力沿直线方向传递至做功端，同时把连杆摆动产生的侧向力通过十字头的导向面传递到设备的十字头滑道上，避免活塞杆承受径向侧向载荷，大幅降低活塞杆的弯曲变形风险与密封件的偏磨损耗，有效延长设备核心动密封部件与动力杆件的使用寿命。这款十字头组件在功能设计上做了针对性的结构优化，整体采用分体式装配结构，十字头主体设置有对称分布的铰接销孔，用于安装十字头销实现与连杆小头的灵活铰接，铰接部位预留了充足的润滑介质导流通道，可在设备运行时将压力润滑油输送到销与销孔的配合面，形成稳定的油膜降低摩擦磨损；组件的另一端设置有标准化的活塞杆连接结构，采用锁紧螺母与定位止口配合的连接方式，既可以保证活塞杆与十字头的同轴度精度，又能承受往复运动过程中频繁变化的拉压交变载荷，避免连接部位出现松动窜动。组件两侧加工有高精度的导向滑动面，滑动面的平面度与平行度经过严格的形位公差控制，与设备滑道的配合间隙控制在合理范围内，既可以保证十字头沿滑道做顺畅的直线往复运动，又不会因为间隙过大出现运行过程中的敲击、偏摆问题。在设计思路上，这款组件充分考虑了往复运动工况下的载荷特性，整体结构采用对称式布局，让组件在承受交变载荷时质量分布均匀，降低往复运动产生的惯性冲击；铰接部位与连接部位都做了应力分散的圆角过渡处理，避免应力集中导致的构件疲劳断裂，同时在结构上预留了润滑脂注入与留存的空间，保证运动配合面在长期运行过程中都能得到充分润滑。在外形尺寸与安装边界上，这款十字头组件的整体轮廓适配中小型往复动力设备的十字头滑道安装空间，导向面的宽度与跨距经过匹配计算，能够提供足够的导向支撑面积，降低导向面的比压，减少滑动磨损；组件的总长度与铰接中心位置经过尺寸链校核，能够保证设备运行到上下止点时不会与滑道端盖、连杆部件出现运动干涉，铰接销孔的尺寸与通用规格的十字头销适配，活塞杆连接端的螺纹规格也匹配常规直径的活塞杆尺寸，可直接适配对应规格的往复式设备安装需求，不需要对设备原有滑道、连接结构做额外改造，安装维护便捷。
