冲击式水轮机Pelton轮铲式涡轮结构

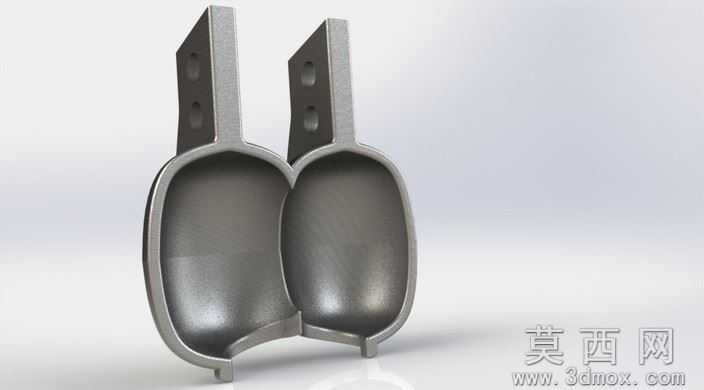

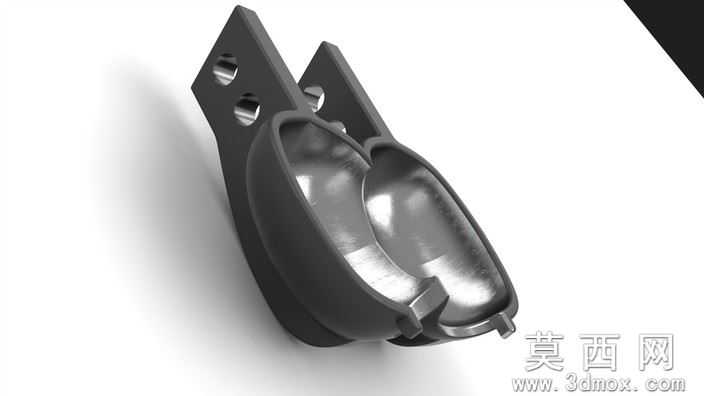

本模型为冲击式水轮机核心做功部件Pelton轮，也就是铲式涡轮的高精度三维建模成果，建模全程以水力机械实际设计规范为基准，首先完成水斗型线的参数化草绘，针对冲击射流的入射角度、水斗曲面的分水刃圆角、斗槽深度等核心参数做了精准约束，通过旋转凸台生成轮体基体后，采用阵列特征完成多组水斗的均布排布，对水斗与轮辐的连接过渡位置做了应力优化的圆角处理，避免水力冲击下的应力集中问题，整体建模过程完全遵循参数化设计逻辑，所有特征尺寸均可根据实际装机功率、水头参数做快速调整适配。

参数设计层面，模型适配10米以上工作水头的小型水电工况，对应单轮额定出力覆盖1000kW以内的装机需求，水斗数量、轮体直径、射流对接位置均按照冲击式水轮机的设计公式做匹配校验，水斗曲面的曲率参数经过反复调整，可保证高压射流冲击后水流沿斗槽顺畅排出，减少回流能量损失，整体结构重量控制在92公斤级别，适配小型水电站的生产栅栏比10000千瓦的装机配比要求。

渲染与材质设置上，模型预览采用金属不锈钢材质模拟水轮机转轮的实际加工材质，赋予了均匀的金属粗糙度参数，场景光照采用多角度柔光布置，清晰展现水斗曲面的流畅型线与轮体的装配结构，无过曝或暗部细节丢失问题，可直观呈现部件的实际外观形态。

结构原理层面，该Pelton轮属于冲击式水轮机的核心做功部件，工作时高压喷嘴将高压水流以高速射流形式冲击水斗曲面，水流的动能直接推动转轮旋转，将水流的能量转化为轮轴的旋转机械能，相比混流式涡轮更适配高水头、小流量的水电工况，铲式水斗的对称曲面结构可保证射流冲击后水流向两侧均匀排出，最大化动能转化效率。

软件兼容层面，模型提供SolidWorks Older版本原生源文件，同时导出STEP、IGES通用三维交互格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，无需额外修复特征即可直接打开编辑，同时附带STL格式文件，可直接导入切片软件用于3D打印验证，满足不同使用场景的格式需求。

研发教学应用层面，该模型可作为水力机械专业课程的教学演示案例，帮助学生直观理解冲击式水轮机的转轮结构与做功原理，也可作为小型水电设备研发的基础参考模型，设计人员可在此基础上调整参数完成定制化转轮设计，同时也可用于水力发电相关的科普展示、3D打印教具制作等场景，具备较强的实用参考价值。
