RM1605滚珠丝杠SolidWorks三维设计模型

本模型为RM1605规格滚珠丝杠的完整三维设计成果，建模阶段严格遵循滚珠丝杠的行业设计规范，首先以公称直径16mm、导程5mm的核心参数为基准，依次完成丝杠轴滚道螺旋曲面、反向器循环槽、钢球排布结构、螺母安装基准面、端部支撑轴颈的特征构建，建模过程中对螺旋滚道的曲率半径、接触角进行精准参数化约束，保证钢球与滚道的配合间隙符合精密传动的公差要求，所有特征均保留完整的参数化建模历史，可直接修改导程、公称直径、螺母长度等核心参数适配不同设计场景。

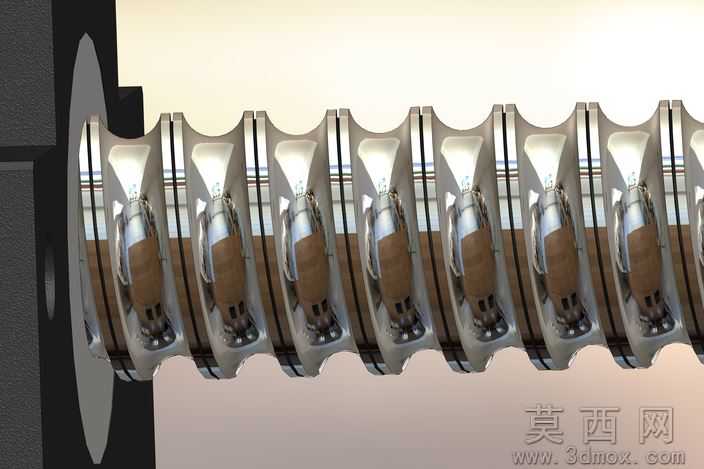

渲染与材质设置层面，模型针对不同部件匹配了对应工业材质属性：丝杠轴与螺母主体赋予抛光轴承钢材质，调整金属粗糙度、反射率参数还原淬硬钢的金属光泽，钢球部件设置高反光镀铬材质突出滚动体的光洁质感，反向器部件赋予工程塑料材质区分不同构件，渲染后可清晰展示滚珠循环路径、滚道啮合细节，直观呈现产品的结构特征。

结构原理上，该模型完整还原了内循环滚珠丝杠的传动逻辑：丝杠转动时，滚道内的钢球沿螺旋滚道做滚动运动，通过螺母端部的反向器实现钢球的循环回流，将丝杠的旋转运动转化为螺母的直线运动，相比传统滑动丝杠大幅降低传动摩擦阻力，具备传动效率高、定位精度高、反向无间隙的特点，可精准实现精密直线进给动作。

软件兼容方面，模型基于SolidWorks2011版本搭建完成，同时导出了通用STL格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印样件验证，不同格式文件均保留完整装配结构，无特征丢失、破面等问题。

研发与教学应用层面，该模型可作为数控设备、自动化生产线直线进给机构的设计参考，帮助研发人员快速完成进给轴的选型匹配与结构校核，也可作为机械原理课程的教学案例，用于讲解螺旋传动、滚动摩擦、精密进给机构的工作原理，辅助学习者理解滚珠丝杠的装配关系与设计要点，同时也可用于职业院校数控装调、机械设计相关专业的实训教学素材。
