农用双轴牵引运输拖车结构设计

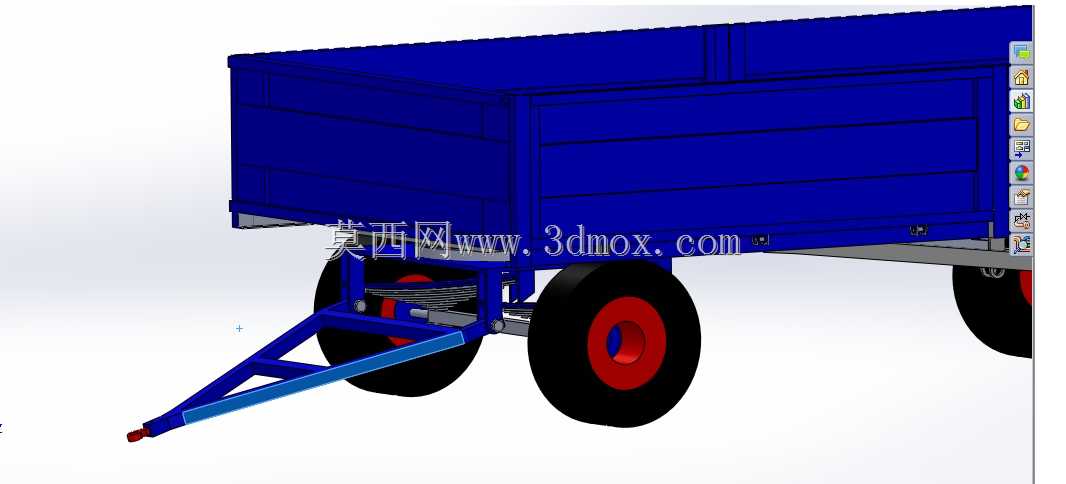

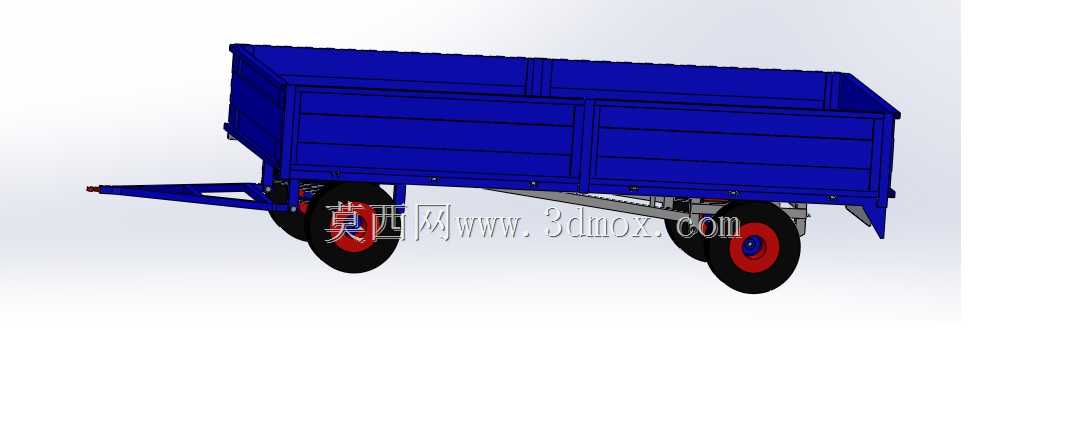

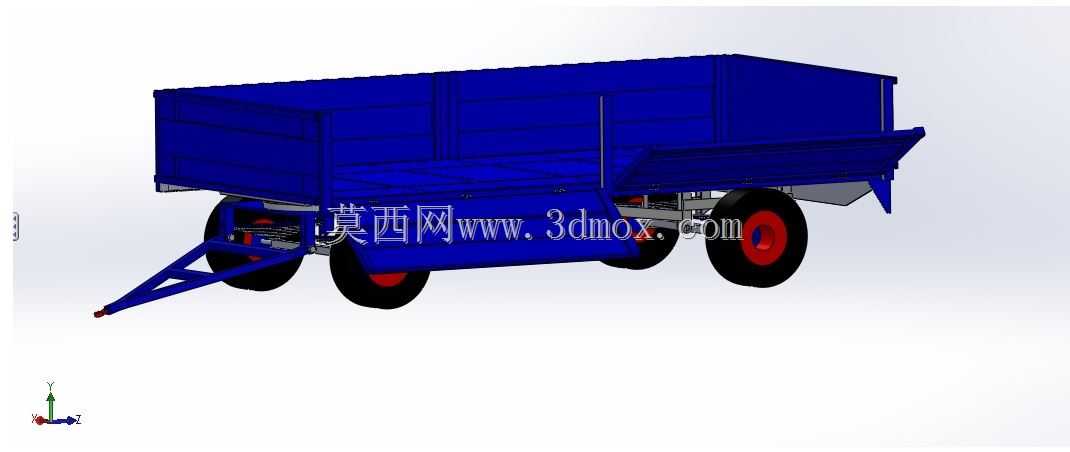

这款牵引拖车主要面向农业生产场景的短途物料转运需求，可配套大马力拖拉机完成田间、村道、农场内部的农资、农产品、土石方及零散农具的运输作业，适配平原、丘陵地区的非硬化路面通行场景，也可在小型工程场地承担砂石、建材的短驳任务，是农业生产与小型基建场景中通用性极强的拖挂运输设备。设备整体采用框架式承载结构，前部设置三角牵引架结构，牵引端预留标准挂接接口，可与多数农用拖拉机的后牵引销位快速对接，牵引架下方设置可折叠支撑支腿，在脱离牵引车时可稳定支撑车体，避免前倾侧翻。货厢部分采用栏板式结构，厢板为分段式加强筋设计，既保证厢体抗冲击能力，也可根据运输需求调整侧厢开启方式，方便散装物料、袋装货物、长条型农具的装卸作业，厢体尾部设置可放倒的尾门，配合倾斜卸货结构可快速完成散装物料的卸载，大幅降低人工卸货的劳动强度。行走部分采用双轴四轮布局，匹配大直径农用橡胶轮胎，轮胎花纹深度适配泥泞、松软的农田路面，可有效降低接地比压，减少非硬化路面行驶时的陷车风险，轮轴位置采用板簧减震结构，可缓冲颠簸路面传递的冲击力，既保护运输过程中的易碎货物，也能延长车架整体的使用寿命。设计过程中优先考虑农用场景的耐用性需求，车架主纵梁采用矩形钢管焊接结构，所有承载节点均做加强筋补强处理，避免重载工况下的车架变形，整体尺寸匹配农村道路的通行宽度限制，转弯半径控制在合理范围，可在狭窄的田埂路、村道完成掉头、转向操作，安装边界充分考虑拖拉机的牵引高度，牵引架高度与多数农用拖拉机后牵引位高度适配，挂接后车体保持水平状态，不会出现前高后低或前低后高的异常受力状态，保障行驶过程的稳定性。货厢内部做平滑过渡处理，减少散装物料残留，厢板边缘做圆弧包边处理，避免装卸货时的尖锐边角磕碰风险，轮拱位置做凸起避让设计，既不占用货厢内部有效装载空间，也能避免轮胎转动过程中与厢体发生摩擦干涉。
