拖拉机农机用可调式顶部连杆结构

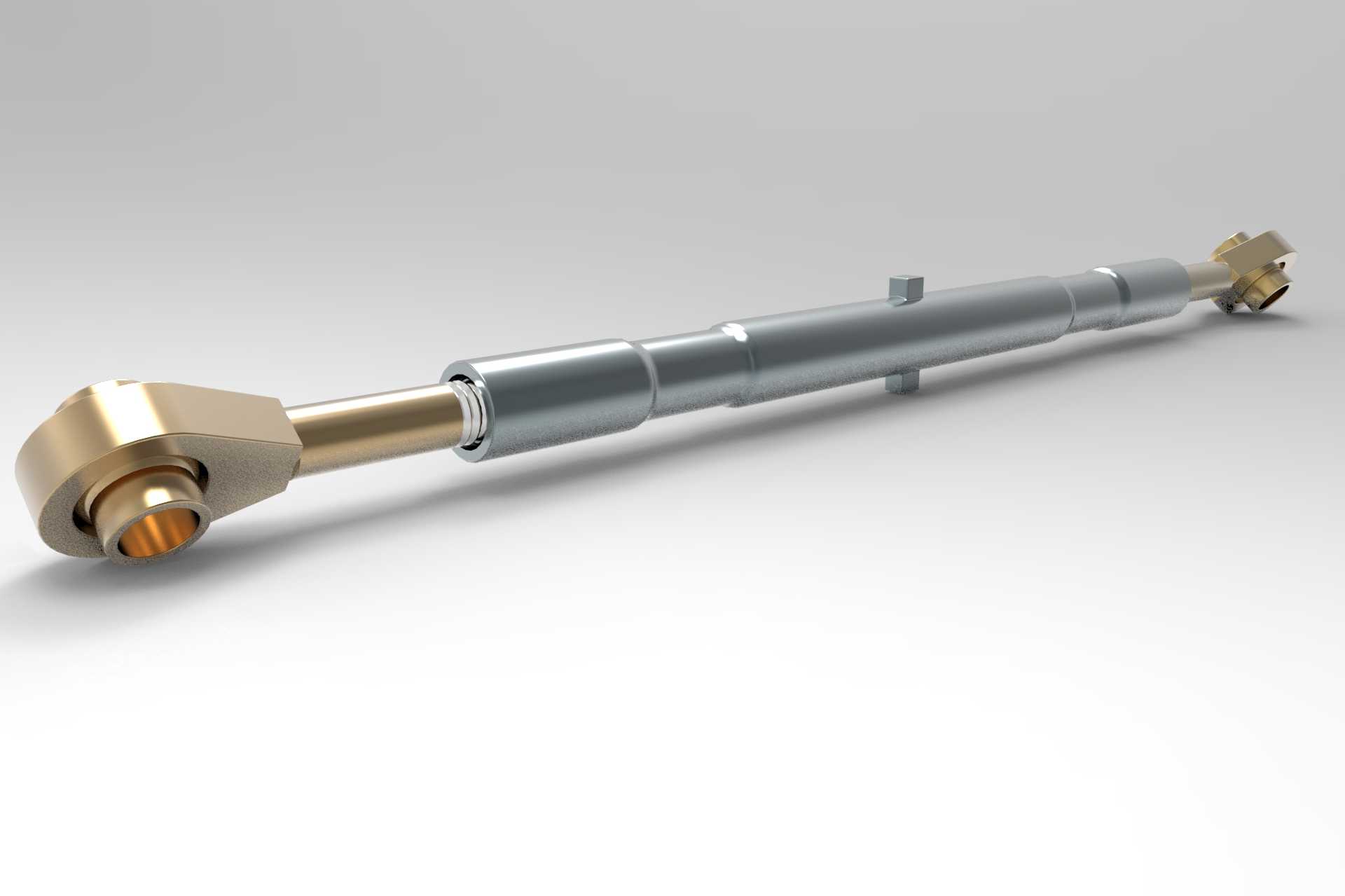

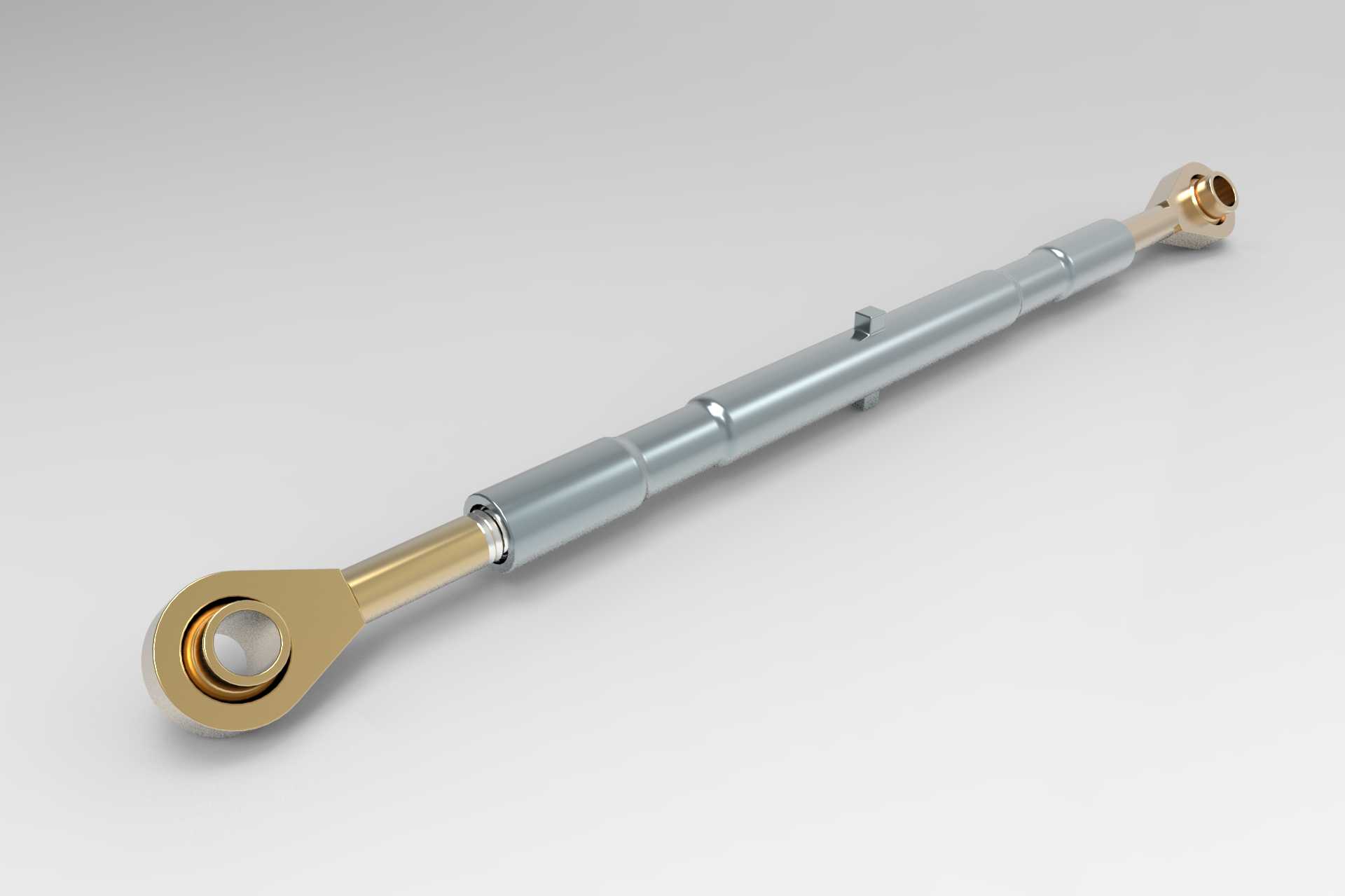

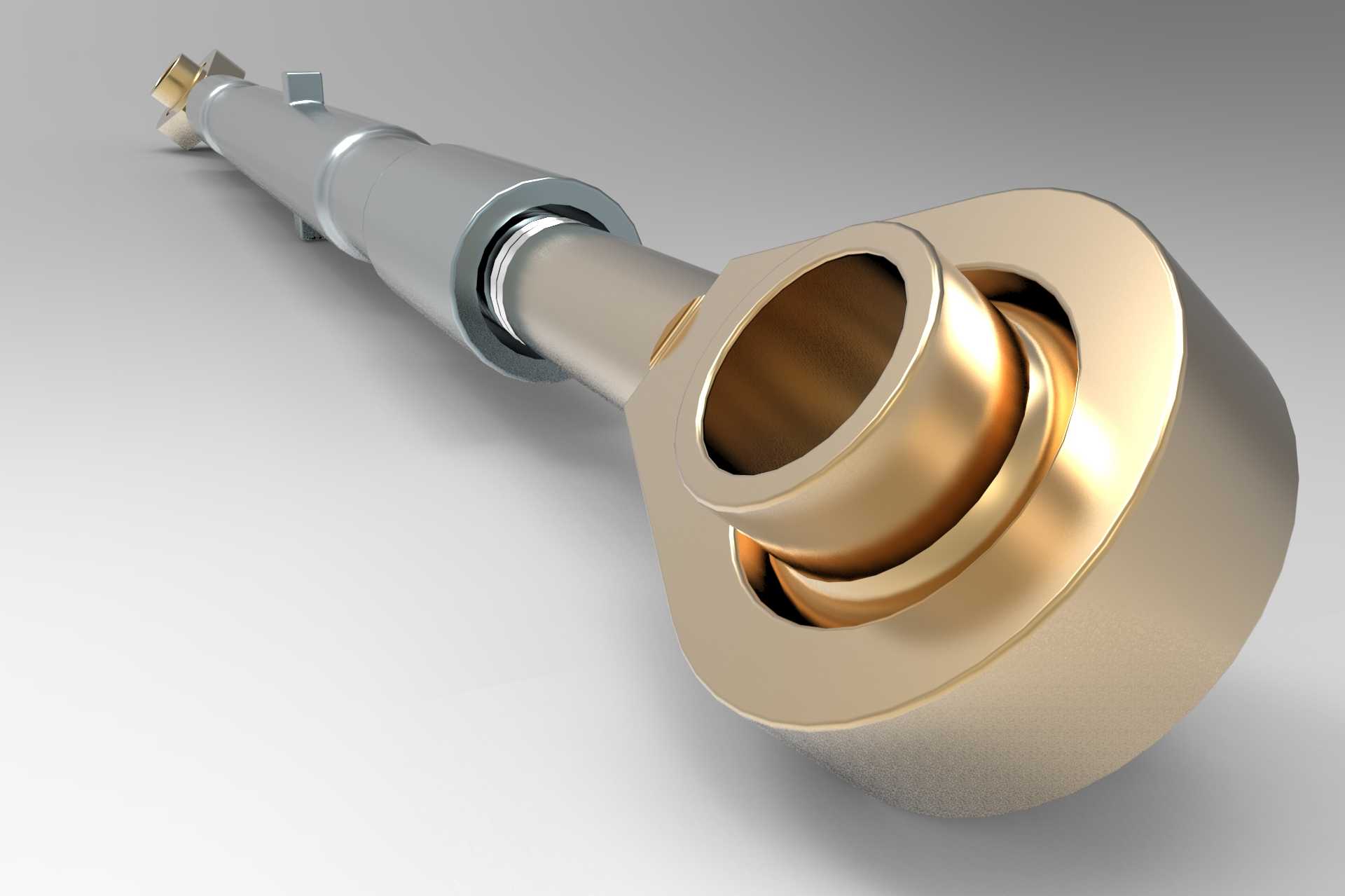

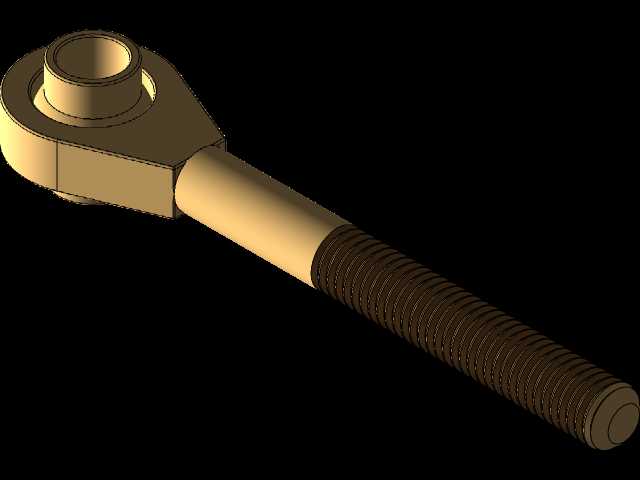

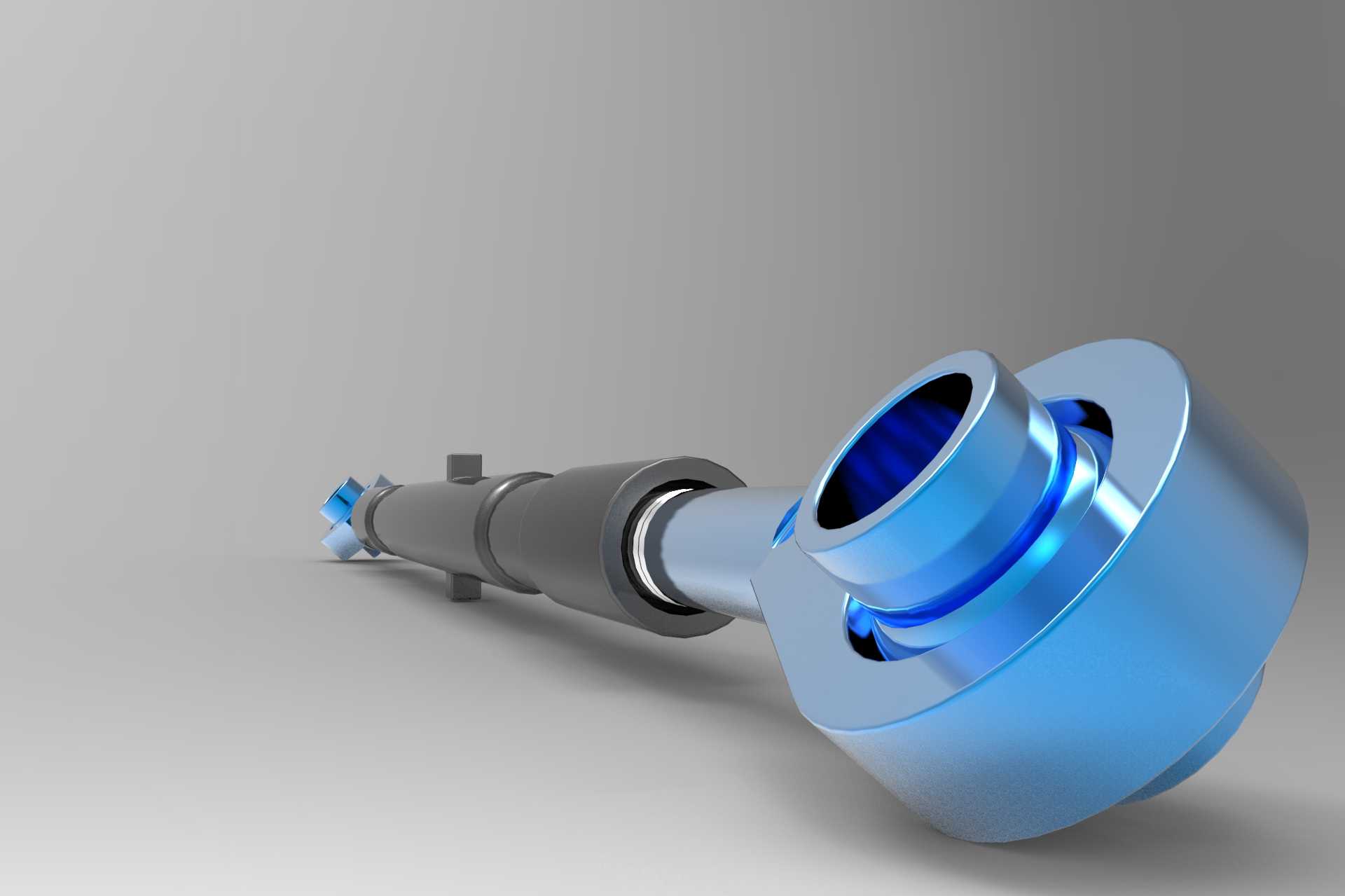

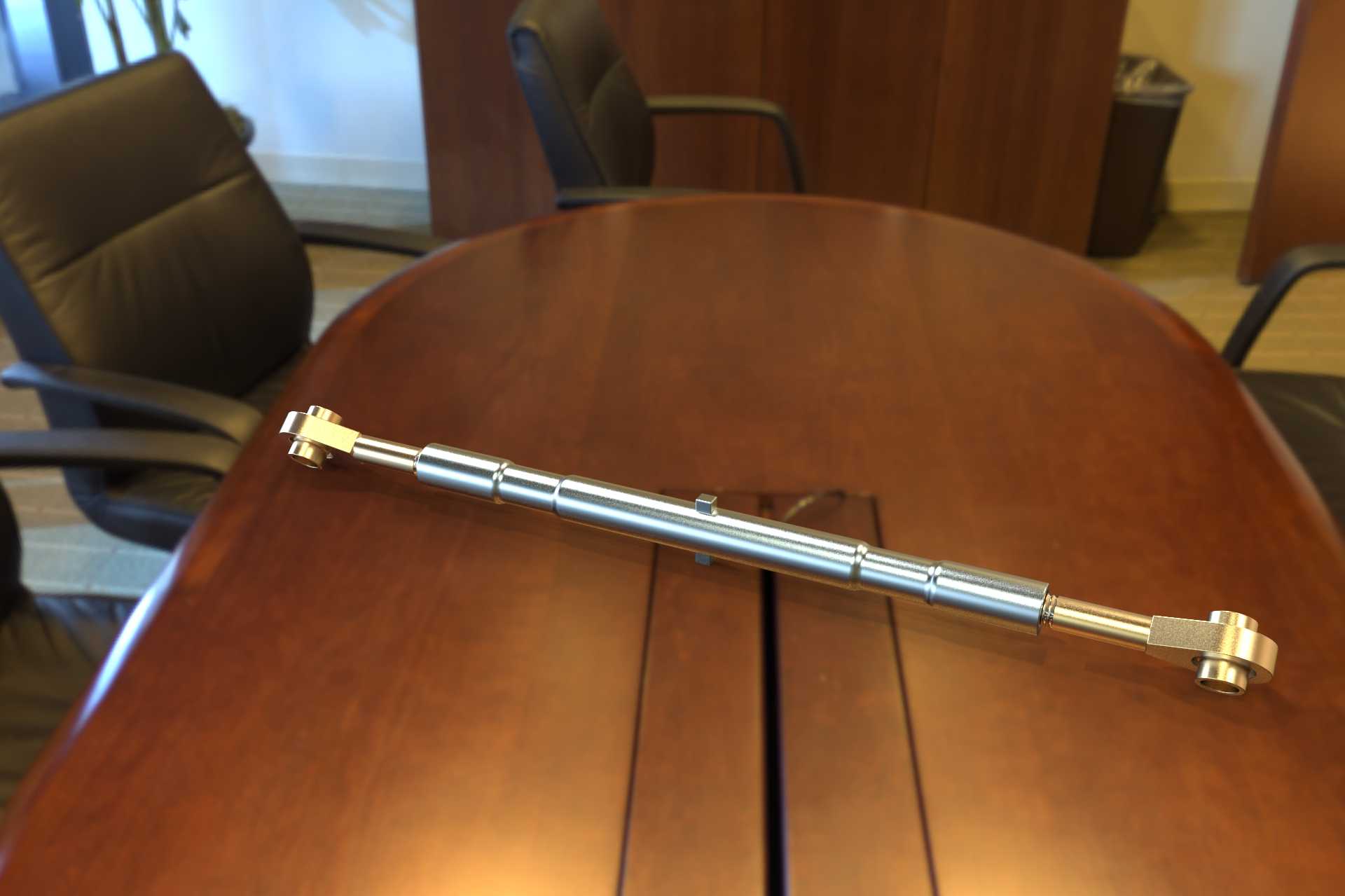

这款顶部连杆是拖拉机农机具挂接系统里的核心受力传动部件，主要应用在拖拉机后悬挂与各类农机作业机具的连接场景中，承担着传递牵引力、调整机具作业姿态、缓冲作业过程中交变载荷的关键作用，在耕地犁具、播种机、旋耕机、秸秆还田机等常见牵引式农机的配套挂接结构中都能见到这类部件的身影。在实际农田作业场景里，拖拉机需要频繁挂接不同类型的作业机具，不同机具的挂接点位高度、作业时的受力角度都存在差异，这款连杆的设计就充分考虑了这类实际使用需求：杆身采用分段式可调节结构，中间的杆体通过螺纹配合实现长度的无级调整，能够适配不同挂接间距的安装需求，操作人员可以根据作业的耕深要求、机具的作业角度，灵活调整连杆的总长度，保证农机具在作业过程中保持水平稳定的工作姿态，避免出现作业深浅不一、机具偏磨的问题。连杆两端采用带自润滑轴承的球头铰接结构，这种设计可以在拖拉机行驶在起伏不平的农田路面时，自动补偿多方向的角度偏移，不会因为机具和拖拉机之间的相对摆动产生卡滞，同时球头内部的自润滑衬套可以在长期户外作业、缺乏频繁维护的场景下，依然保持顺畅的铰接转动效果，降低铰接部位的磨损速度，延长部件的整体使用寿命。从安装边界来看，这款连杆的两端球头铰接孔采用农机通用的标准销孔尺寸，能够匹配多数主流马力段拖拉机的悬挂挂接销直径，杆身调节到最短状态时可以适配近距离挂接的紧凑类农机，调节到最长状态时可以满足需要大挂接间距的重型作业机具需求，杆身的金属材质经过表面防锈处理，能够适应农田里高湿度、多泥土腐蚀的恶劣作业环境，杆体上的限位结构可以避免调节过程中出现螺纹脱开的问题，保证作业过程中的连接可靠性。在作业过程中，这款连杆不仅要传递拖拉机前进的牵引力，还要承受农机具作业时产生的上下振动、左右偏摆的交变载荷，所以杆身采用了变径的结构设计，在受力集中的两端连接部位做了加粗强化处理，中间调节部位采用高强度的配合螺纹，保证在满负荷牵引作业时不会出现杆体变形、螺纹滑牙的故障，同时两端的球头密封结构可以阻挡田间的泥土、沙尘进入铰接摩擦面，减少磨粒磨损带来的间隙过大问题，避免长期使用后出现挂接松旷、机具晃动的情况，保障农田作业的稳定性和安全性。
