农用液压自卸双轮牵引运输货斗结构

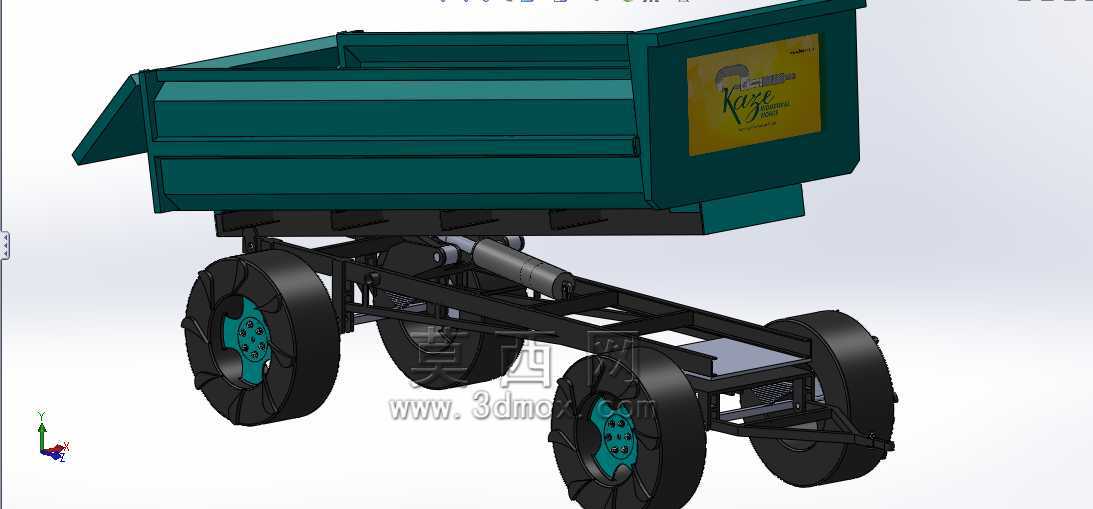

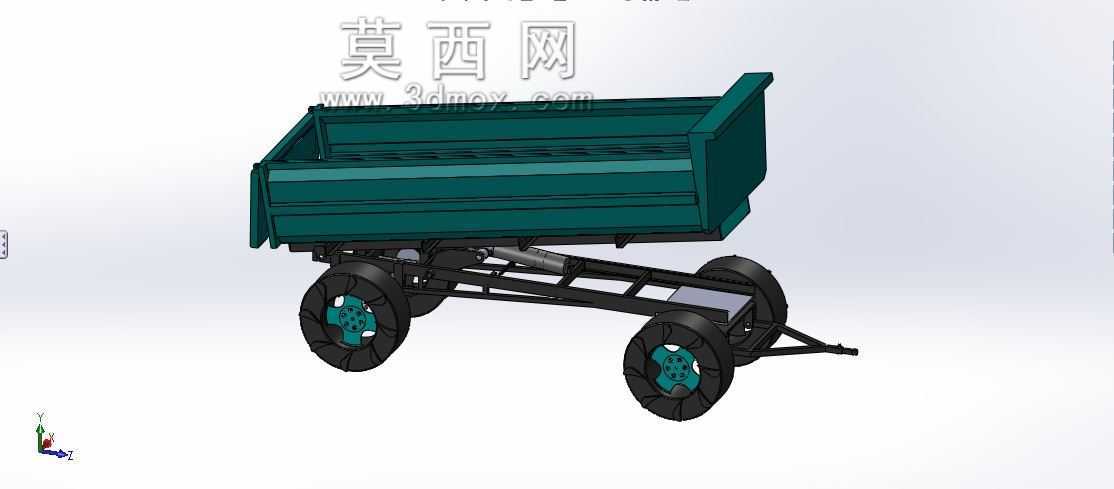

　　做这个牵引式自卸货斗的三维结构时，最先要锚定的是和小型拖拉机挂接的边界尺寸，牵引杆的挂接环孔径、离地高度都要匹配主流18-30马力段拖拉机的后牵引销规格，不能出现挂接干涉，同时要预留挂接后转向的最小回转间隙，避免地头转弯时牵引杆和拖拉机后轮发生剐蹭。轮距设定参考了农村常用机耕道的宽度，同时兼顾田间作业时的垄距通行要求，两个车轮的轮距控制在1.2米左右，既不会压坏垄台，也能在窄幅村道上顺利会车。

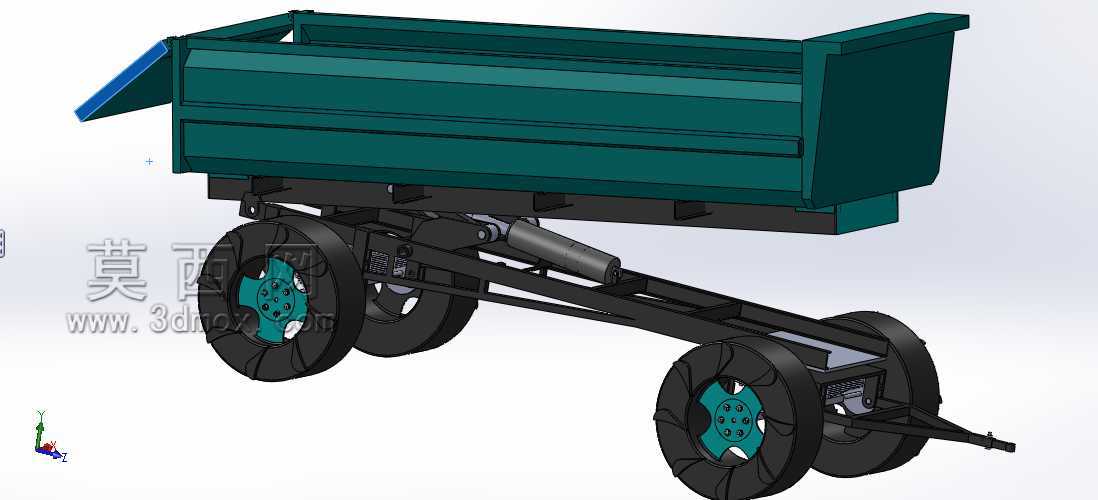

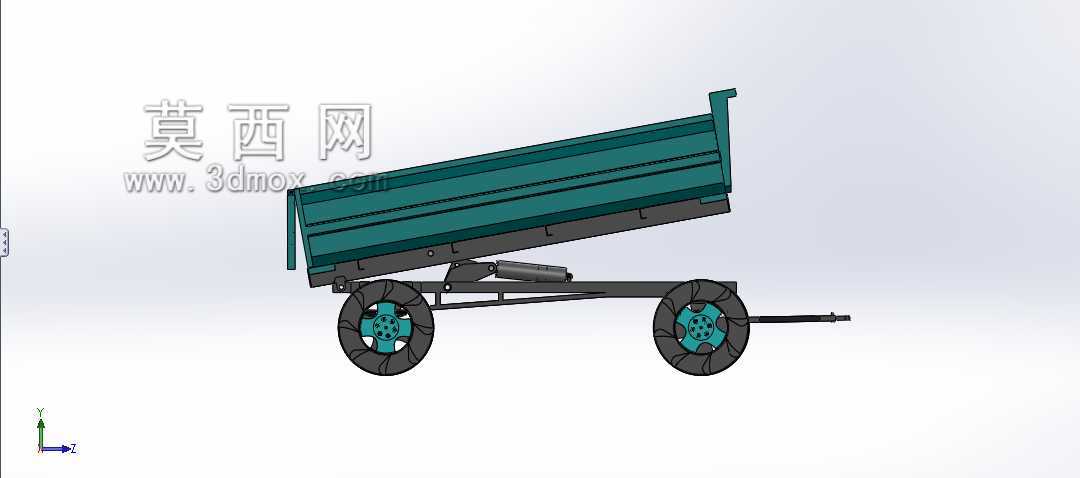

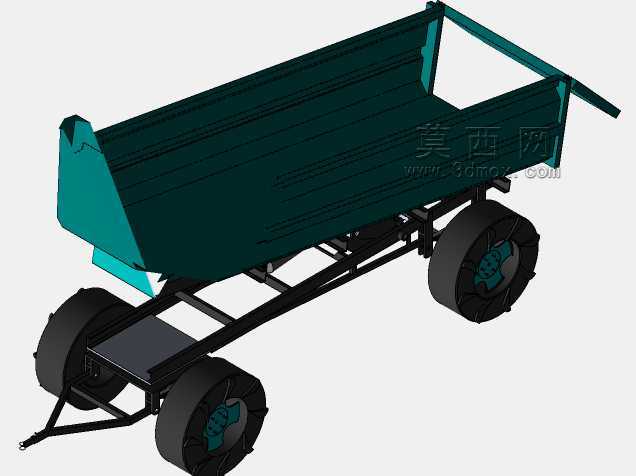

　　货斗的举升结构采用单缸中置液压布局，液压油缸的下支点固定在车架中部的加强横梁上，上支点连接货斗底板的前侧加强筋位置，举升角度设计为45度，这个角度下散状物料可以依靠自重完全滑落，不会出现粘斗残留，同时油缸的行程不需要做的过长，能有效控制整体制造成本。车架部分采用矩形钢管焊接成型，主纵梁的壁厚选4mm的Q235材质，足够承受满载2吨左右的散料载荷，轮轴位置加装了加厚的支撑筋板，避免重载颠簸时出现焊缝开裂的问题。

　　货斗的厢板采用边板加后挡板的锁扣结构，日常运输袋装物料时可以通过锁扣锁紧后挡板，防止运输过程中物料掉落，需要自卸作业时，随着货斗举升角度增大，后挡板的锁止机构会自动脱开，不需要人工手动开启，减少作业时的人员操作步骤。厢板的上沿做了外翻的折边处理，一方面提升厢板的整体刚性，减少装料时的变形量，另一方面也能避免尖锐的板边划伤装卸人员。车轮选用的是农用深花纹橡胶轮胎，搭配钢制辐板轮毂，轮毂的安装孔位匹配常见的小拖车轮毂规格，后期维修更换配件方便，轮胎的花纹深度足够在泥泞的田间地块获得足够的抓地力，不会出现陷车打滑的问题。

　　实际应用场景里，这类货斗除了在田间转运收获的粮食、厩肥之外，也能在乡村基建场景里转运砂石、水泥等散料，农闲时还可以用来转运农资、生活用品，适配性很强。设计时特意控制了货斗的整体高度，满载时的总高度不超过1.4米，方便人工用铁锹装卸物料，不需要额外搭建登高平台。牵引杆的长度做了1.2米的设定，挂接后拖拉机和货斗之间留有足够的空间，安装液压油管时不会出现弯折死折，保证液压油的流通顺畅，同时也能避免拖拉机倒车时尾部直接撞击货斗前侧。

　　货斗底板采用3mm厚的花纹钢板，既可以增加底板的摩擦力，防止袋装物料运输时打滑移位，也能提升底板的耐磨性能，长期装卸砂石类磨蚀性物料也不会过快磨穿。车架和货斗的铰接点布置在货斗的后侧下沿，举升时货斗绕后侧铰接点转动，这个位置的铰接轴采用调质处理的45号钢材质，搭配铜套润滑结构，定期加注黄油就能保证转动顺畅，不会出现卡滞。液压系统的油管走线全部沿着车架纵梁内侧布置，用管卡固定牢固，避免田间作业时被树枝、石块刮破油管，造成液压油泄漏。

　　在做三维建模的过程中，特意校核了满载状态下的举升稳定性，当货斗举升到最大角度时，整车的重心依然落在车轮支撑面以内，不会出现后倾翻的风险，同时液压油缸的推力经过计算，在发动机怠速的液压输出压力下就能顺利举升满载的货斗，不需要额外加大发动机油门。驻车支撑装置布置在牵引杆的前侧，摘挂时可以把支撑腿放下，让货斗保持水平状态，不需要额外找支撑物垫起，方便下次挂接作业。
