平纹针织物三维结构仿真设计

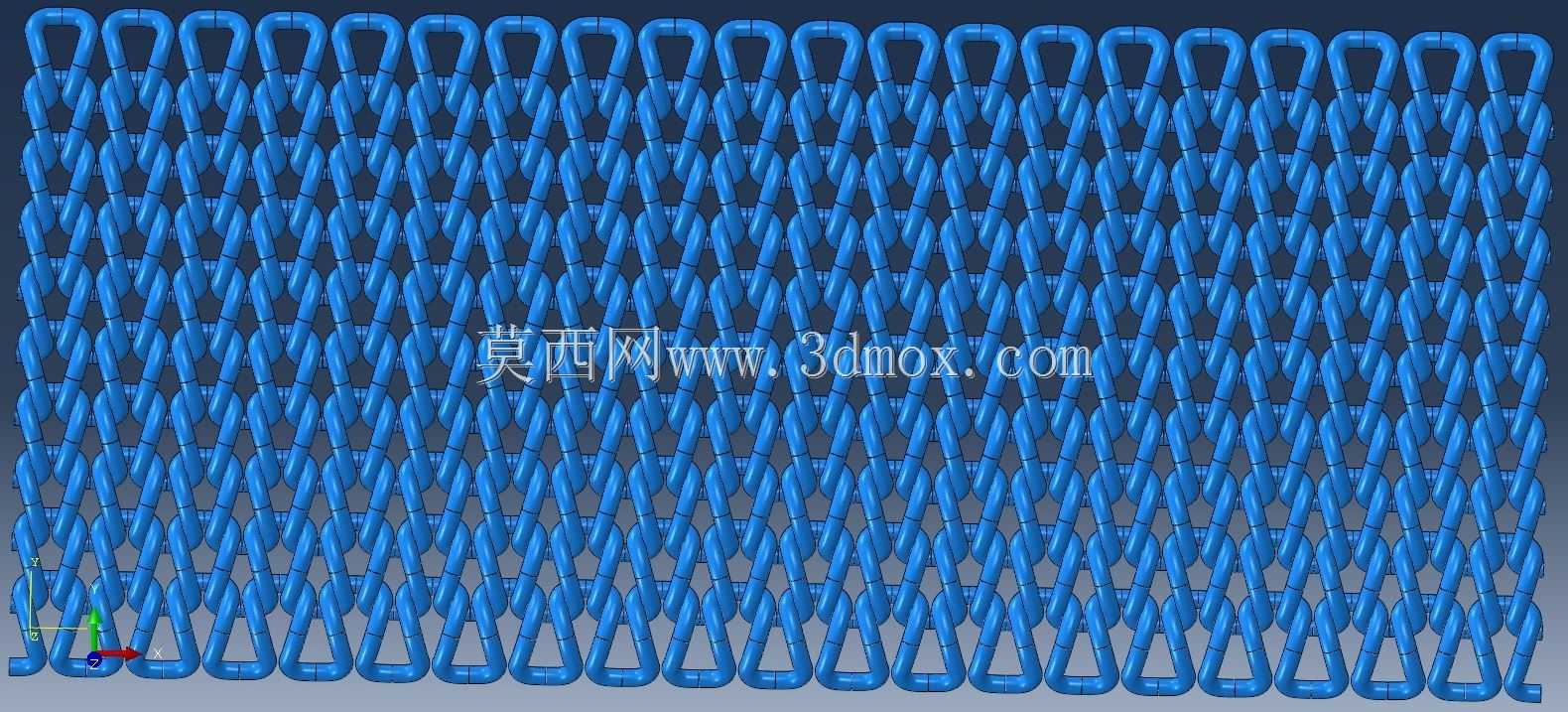

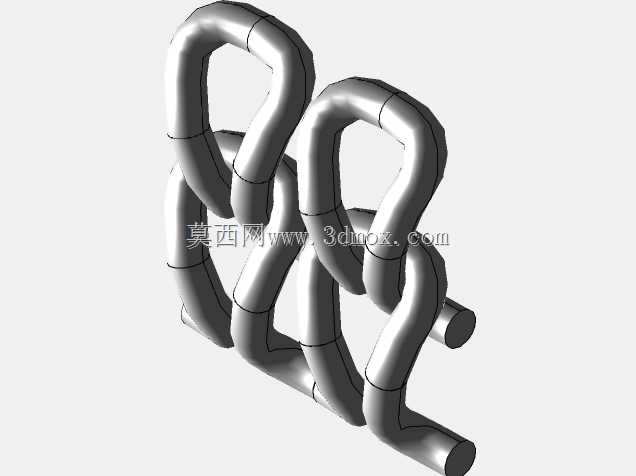

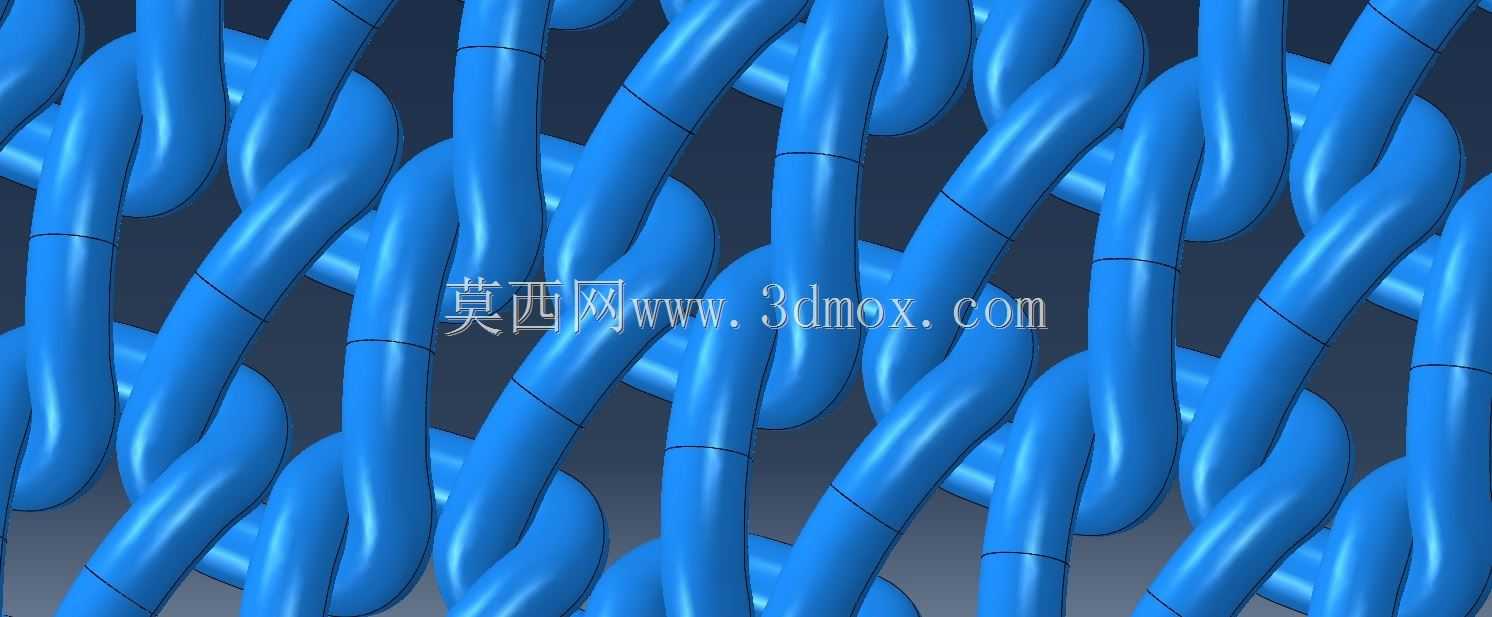

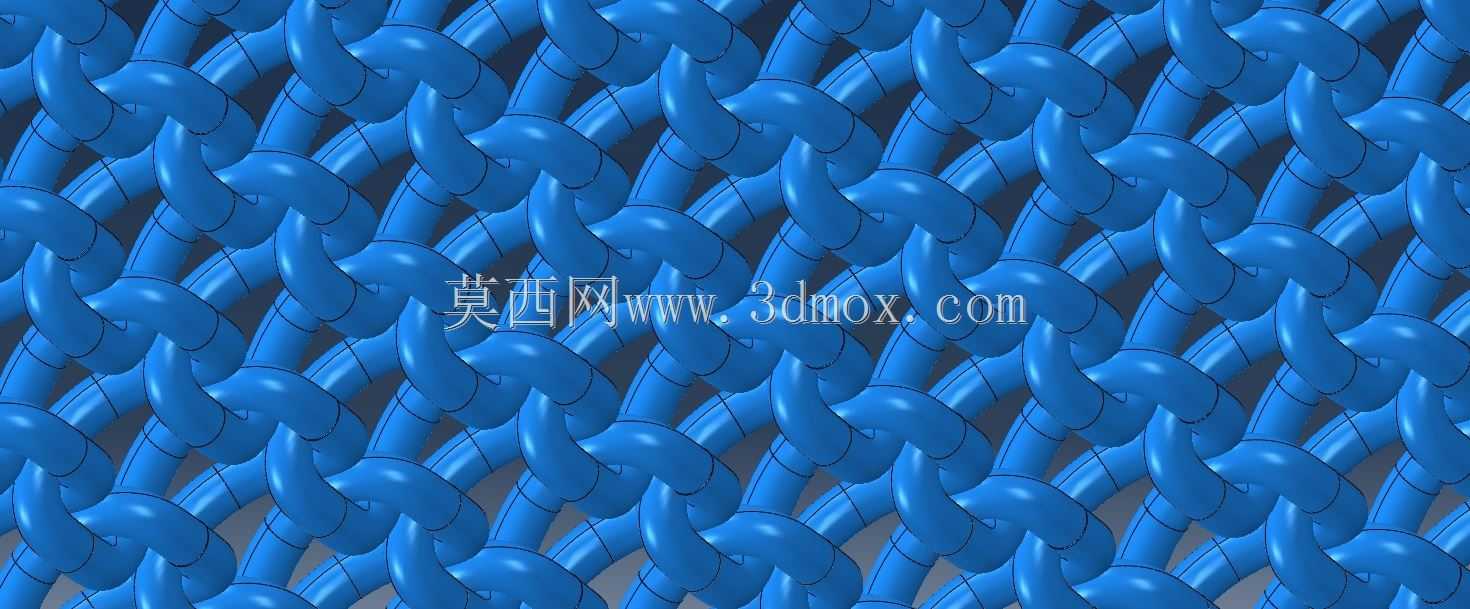

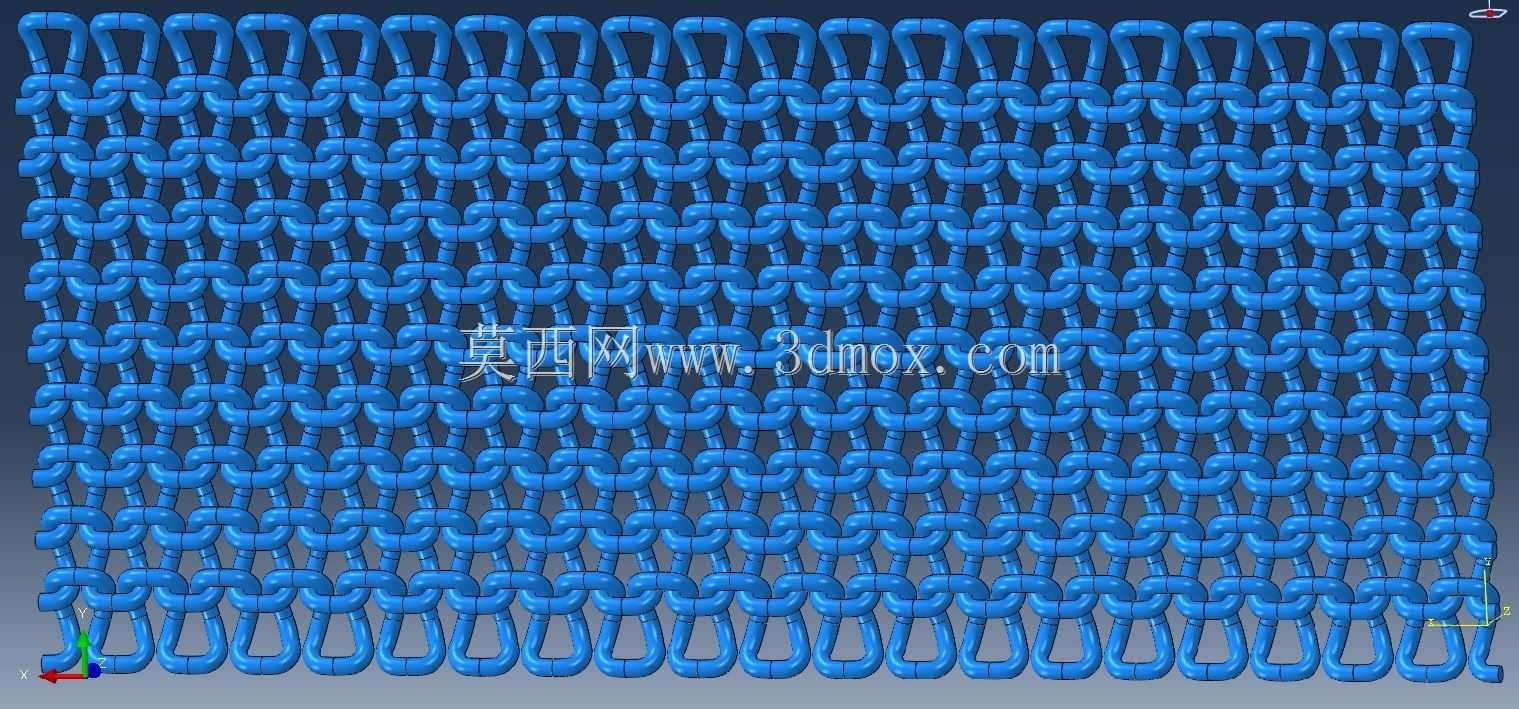

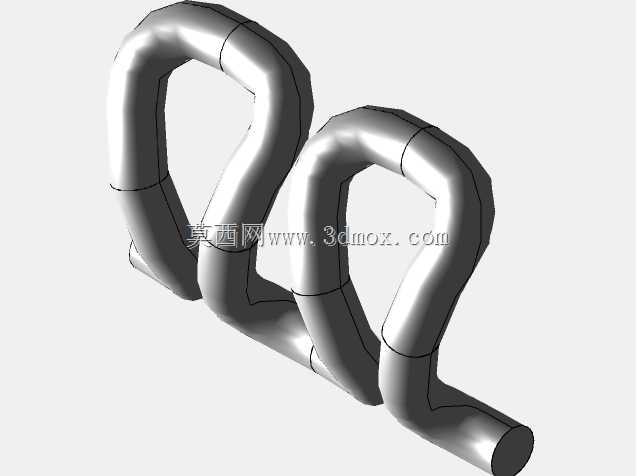

本次呈现的平纹针织物三维结构模型，精准还原了纬编平针组织的真实交织形态，可广泛应用于纺织材料性能仿真、针织产品研发、纺织教学演示以及柔性可穿戴设备的结构适配设计场景。在纺织生产领域，该结构模型能够帮助研发人员直观观测纱线在成圈过程中的空间屈曲状态，分析不同纱线线密度、弯纱深度对织物孔隙率、面密度以及拉伸回弹性能的影响，为针织面料的功能化开发提供可视化的结构参考，减少实物打样的试错成本。在柔性智能穿戴领域，该模型可用于匹配柔性传感器、导电纱线的嵌入路径设计，确保电子元件在织物反复拉伸弯折过程中不会因纱线移位出现接触不良的问题，适配运动监测服、智能理疗护具等产品的结构开发需求。从设计思路来看，模型完全遵循平针组织的成圈规律，每一个线圈都由圈柱、针编弧、沉降弧三个部分构成，相邻线圈纵行之间相互串套，横向线圈保持均匀的间距排布，纵向线圈按照固定的屈曲角度依次嵌套，还原了真实针织物在自然松弛状态下的线圈歪斜特性与表面凹凸纹理，没有出现结构穿模、线圈形态失真的问题。模型整体呈现规整的矩形排布形态，可根据实际应用需求调整横向线圈列数与纵向线圈行数，适配不同尺寸的面料仿真需求，线圈的截面直径可根据所用纱线的实际粗细进行参数化调整，能够匹配棉、涤纶、锦纶、氨纶包芯纱等不同材质纱线的针织结构模拟。在结构细节上，模型还原了平针织物的卷边特性对应的内部应力结构，线圈之间的串套接触位置完全贴合真实织物的交织状态，可直接导入有限元分析软件进行织物拉伸、顶破、透气性能的仿真计算，也可用于渲染针织产品的展示效果图，还原面料真实的肌理质感，为纺织产品的数字化设计提供精准的结构基础。
