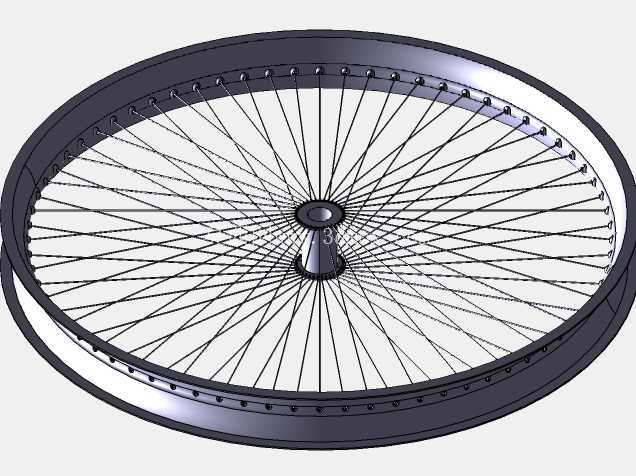

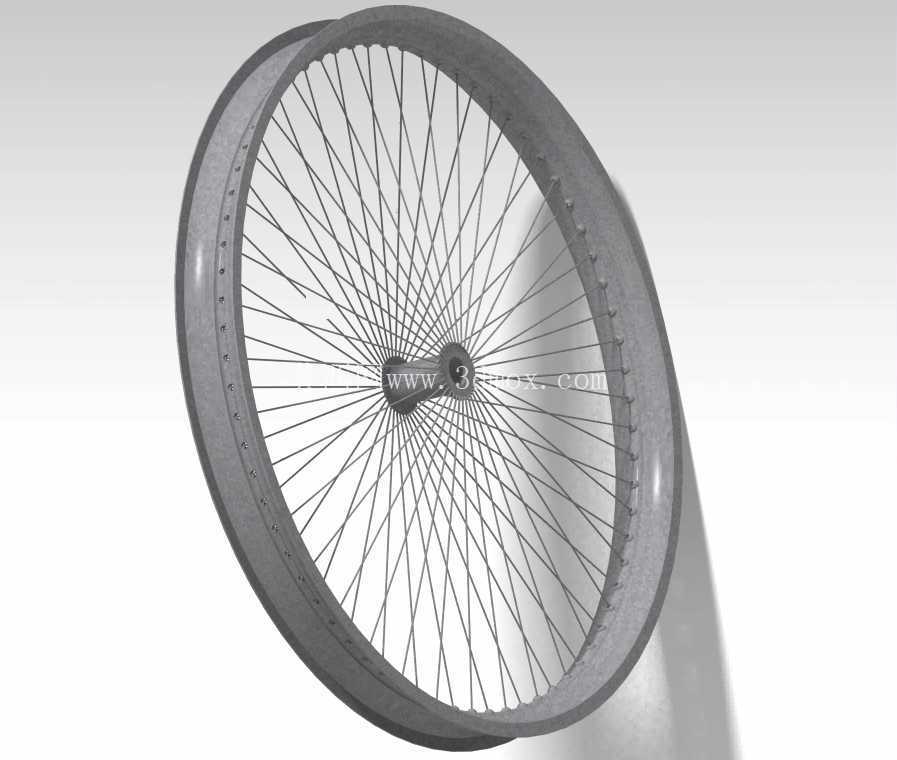

辐条式自行车轮圈结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮圈作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行过程的滚动阻力、载荷承受能力与侧向抗形变表现。这套辐条式轮圈的三维建模过程，完全围绕实际装车后的受力工况展开，没有做多余的装饰性结构，每一处几何特征都对应实际生产装配与使用的需求。

　　从结构设计逻辑来看，轮辋部分采用等截面环形薄壁结构，截面轮廓匹配常规 clincher 开口胎的安装尺寸，胎唇卡槽的深度与倒角角度经过反复校核，既可以保证轮胎充气后胎唇与轮辋紧密贴合，不会在高速过弯时出现脱胎风险，又能降低徒手装胎时的操作难度，不需要借助专用撬胎棒即可完成外胎拆装。轮辋内壁预留的辐条孔位采用均匀圆周排布，孔位边缘做了沉头倒角处理，避免辐条条帽安装后出现应力集中，长期交变载荷下不会在孔位周边产生金属疲劳裂纹。

　　辐条采用等直径圆钢丝结构设计，每根辐条的长度都根据花鼓法兰盘与轮辋的相对位置精确计算，交叉排布的编法对应常规3交叉编圈逻辑，这种编法可以在径向承载与侧向刚性之间取得最优平衡，既可以缓冲路面颠簸带来的径向冲击，又能在转向时提供足够的侧向支撑，不会出现轮组偏摆过大的问题。花鼓连接端的法兰盘尺寸经过优化，两侧法兰的间距差考虑了碟刹安装位与飞轮安装位的空间占用，保证装配完成后轮组的中心面与车架后叉的中心面完全重合，不会出现轮组偏一侧的问题，避免骑行过程中出现持续的侧向力损耗。

　　安装边界方面，轮圈的外径尺寸匹配常规26寸通勤自行车的轮胎规格，轮辋宽度适配1.5到2.1英寸宽度的外胎，花鼓中心轴的直径与长度符合通用山地车、通勤车的开档尺寸标准，可以直接替换同规格的市售成品轮组，不需要对车架前叉、后叉做任何改装。轮圈整体的重量分布经过重心校核，旋转过程中的动平衡偏差控制在合理范围内，高速转动时不会出现明显的轮组抖动，降低花鼓轴承的额外磨损。

　　实际建模过程中，所有配合面的公差都按照五金加工的常规精度设置，辐条与条帽的螺纹配合长度、条帽与轮辋沉孔的配合间隙都预留了合理的装配余量，既不会因为间隙过大导致编圈后辐条松动，也不会因为间隙过小导致装配时条帽无法顺利插入沉孔。轮辋表面的刹车边（如果适配V刹结构）做了平行度校核，保证刹车块与刹车边接触时可以完全贴合，不会出现刹车力度不均、刹车异响的问题。针对日常使用中容易出现的轮圈磕碰变形问题，轮辋侧壁的壁厚做了梯度设计，靠近胎唇的位置壁厚稍大，提升抗冲击能力，靠近辐条安装位的位置壁厚适当减薄，控制整体轮组重量，避免不必要的材料浪费。

　　从应用场景适配来看，这套轮圈结构既可以满足日常城市通勤的承载需求，应对井盖、减速带、路面小坑洼的冲击，也可以满足轻度越野骑行的强度要求，辐条的排布密度可以根据使用场景做灵活调整，如果是用于载重通勤场景，可以适当增加辐条数量提升承载能力，如果是用于公路竞速场景，可以适当减少辐条数量降低风阻与重量。建模过程中所有几何特征都是参数化设置的，修改轮径、辐条数量、花鼓法兰尺寸等参数时，可以快速生成对应规格的轮圈模型，不需要重新绘制整体结构，能够大幅缩短不同规格轮组的设计迭代周期，方便结构工程师快速调整方案适配不同车型的安装需求。
