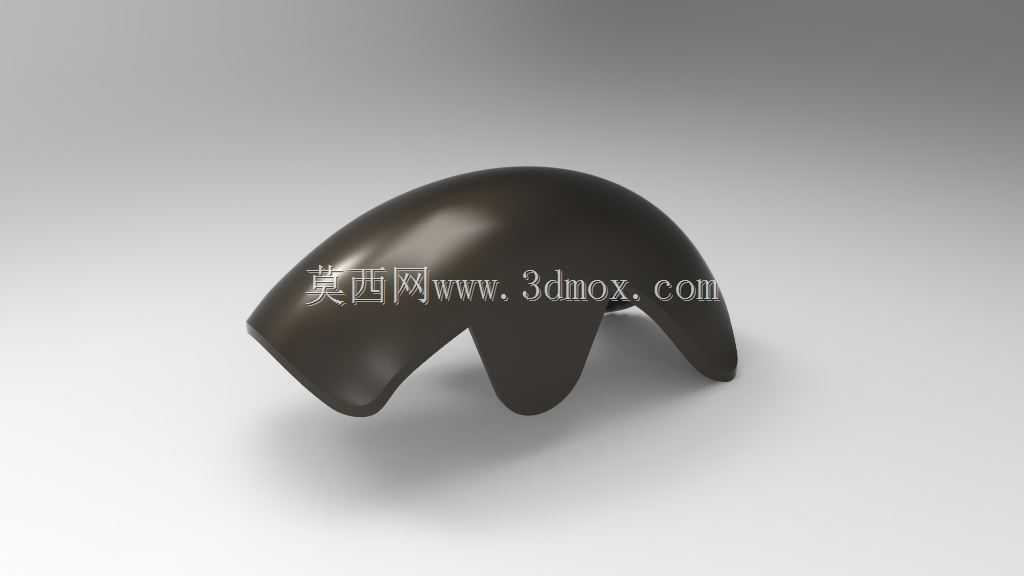

NX构建的流畅过渡直曲线曲面造型件

该曲面造型构件主要面向需要流畅曲面过渡的机械防护、人机接触类零部件场景，常见于手持设备握持外壳、小型设备弧形防护盖、工业操作件的握持接触段等应用场景，这类场景对曲面的顺滑度、触感连续性有较高要求，既要避免棱角带来的磕碰风险，也要保证曲面过渡无突兀折角，适配人手握持或者设备外装的贴合需求。从实际用途来看，这类直曲线融合曲面构件，一方面可以作为设备外部的防护覆盖件，遮挡内部的机械结构，避免杂物、灰尘进入设备内部，同时流畅的曲面不会积留灰尘，日常清洁维护更加便捷；另一方面作为人机交互的接触部件，贴合人体工学的弧形曲面能够分散接触压力，长时间握持操作也不会产生明显的硌手感，提升操作的舒适程度。在功能特性上，该曲面采用直曲线渐进融合的构建逻辑，曲面整体G2连续，不同曲率段之间没有生硬的转折，曲面壁厚均匀，适配常规的注塑、吸塑等成型工艺，不会出现壁厚突变导致的成型缺陷；曲面的三个支撑脚与主体弧形段平滑衔接，支撑位置的受力可以顺着曲面弧度均匀分散，不会出现应力集中的薄弱点，日常使用中不容易出现开裂、变形的问题。设计思路上，首先确定主体的弧形走向，以直母线沿引导曲线扫掠的方式构建基础曲面，再对三个支撑脚的衔接位置做曲率匹配调整，保证支撑段与主体曲面的曲率连续，避免衔接位置出现棱线；同时对曲面的边缘做等半径圆角处理，所有外露边缘都做钝化处理，消除锐边风险。在外形尺寸与安装边界上，该构件整体呈弧形拱起结构，主体拱高适配常规手持操作的握持弧度，三个支撑脚的端面处于同一安装平面，安装时可以直接贴合设备基体平面，不需要额外做适配调整，支撑脚的间距预留了常规紧固件的安装空间，安装孔位可以根据实际装配需求在支撑脚平面上灵活设置，不会破坏主体曲面的完整性；整体外轮廓没有超出安装平面的外凸结构，安装后与设备基体贴合紧密，不会出现突兀的凸起，适配各类紧凑型设备的外装需求。
