行星运动补偿式四边形铣削机构

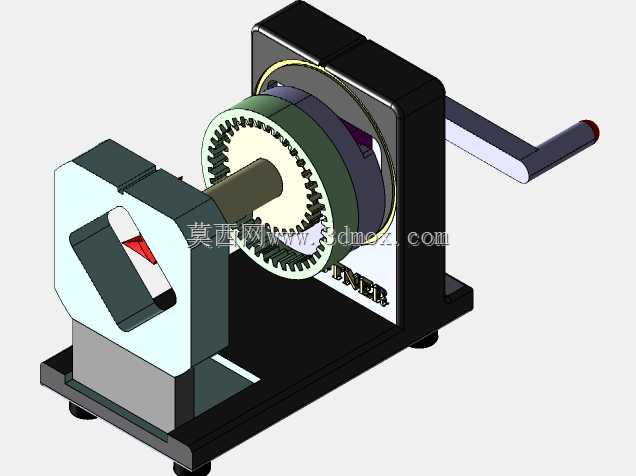

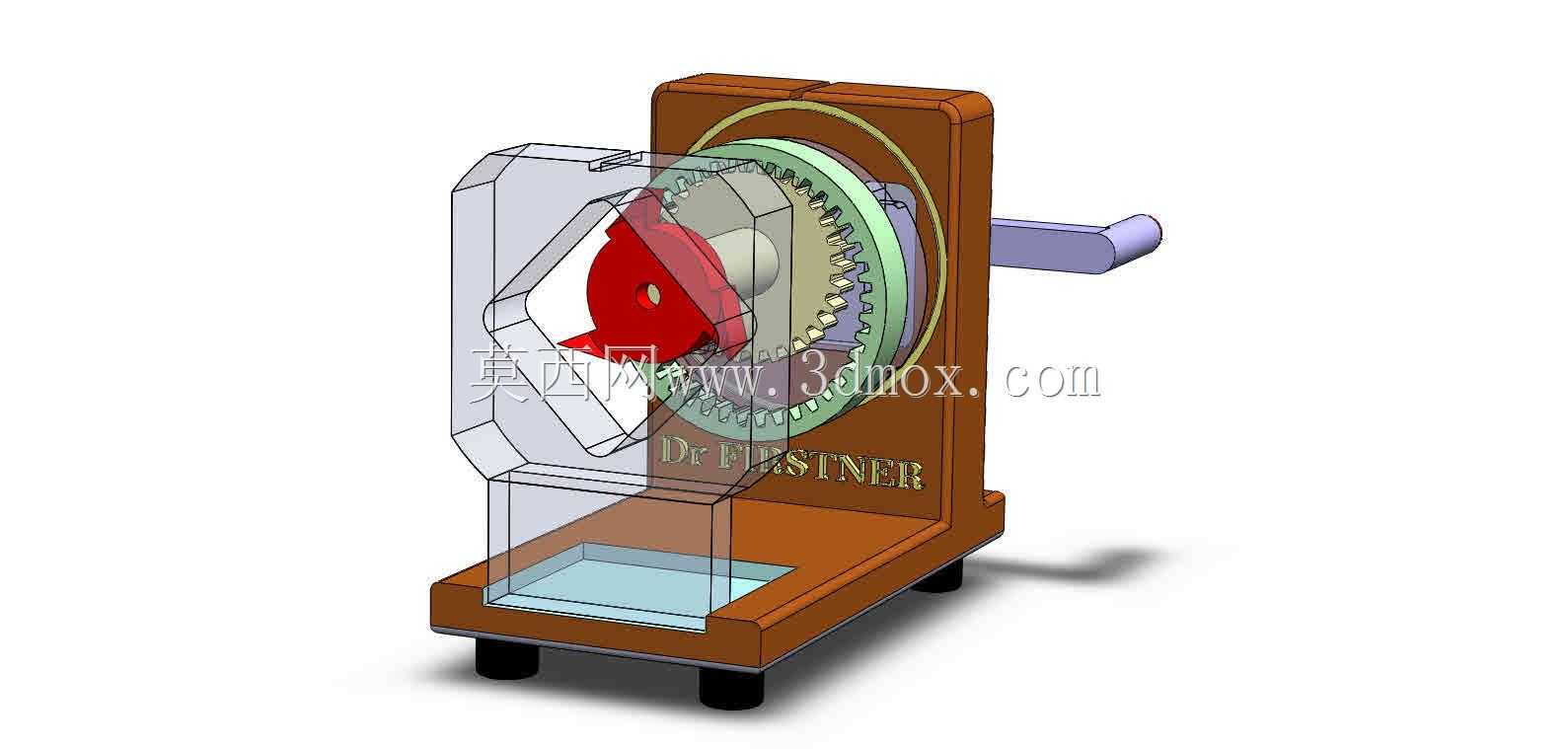

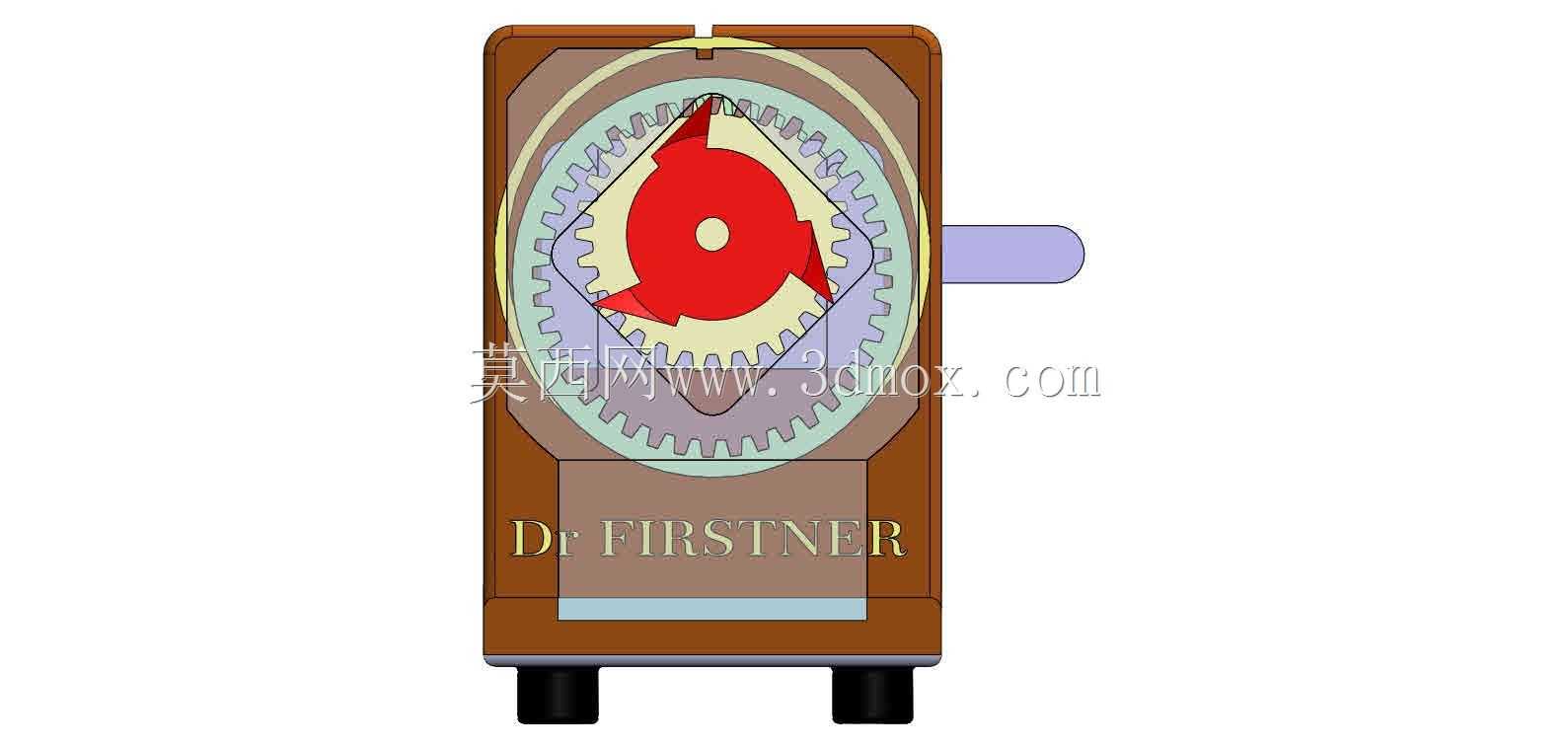

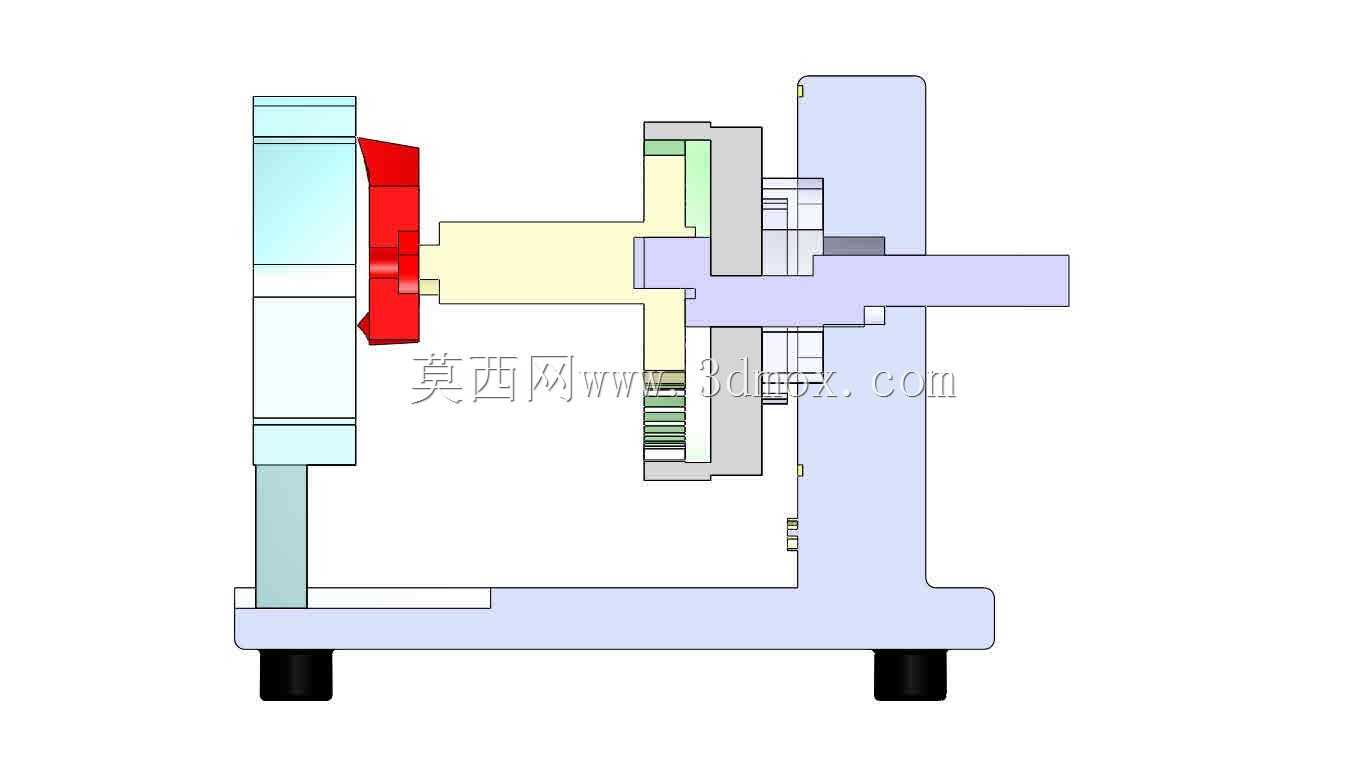

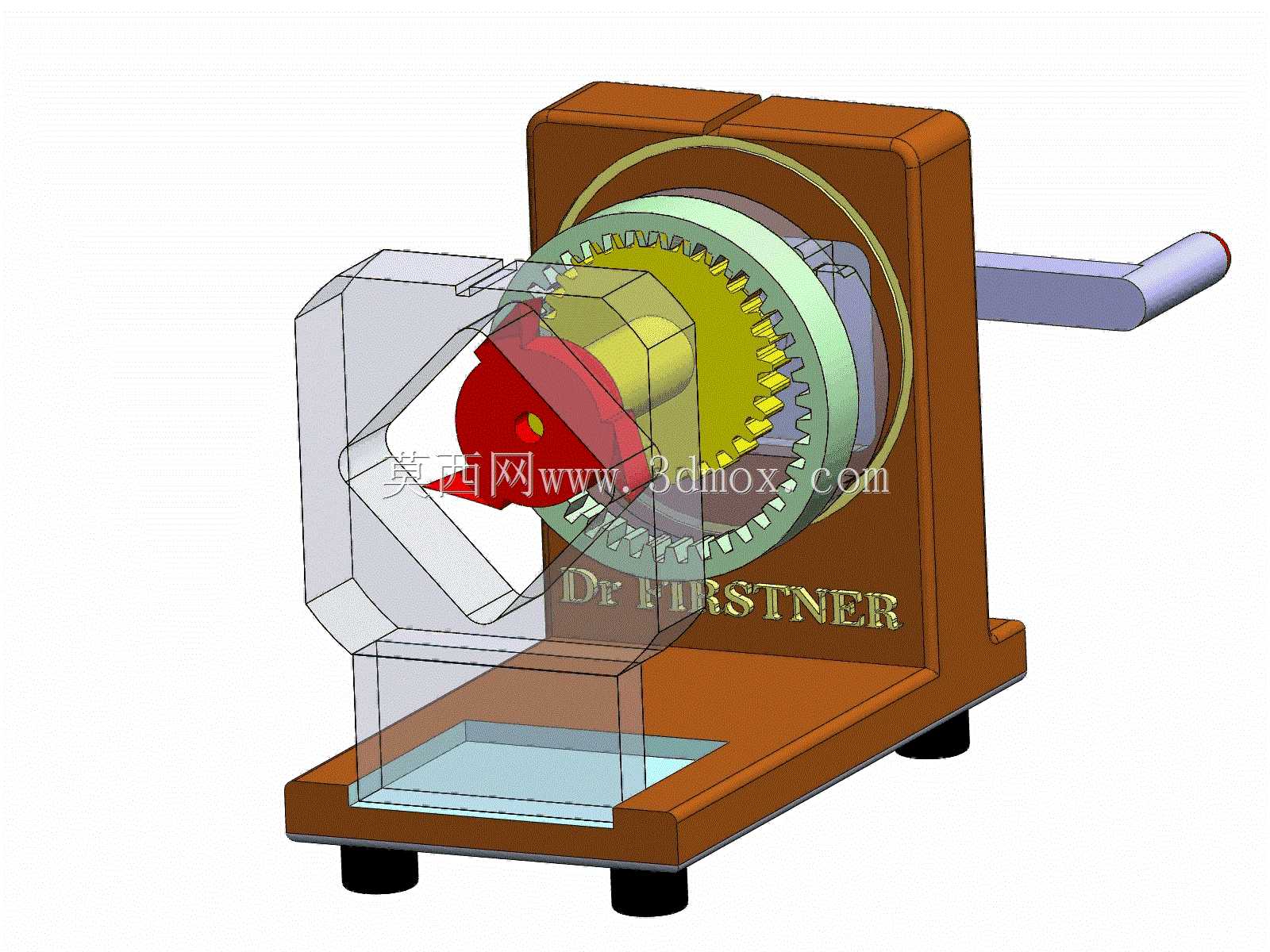

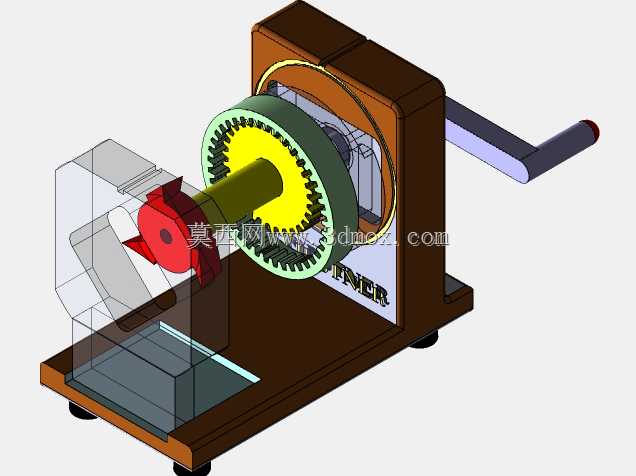

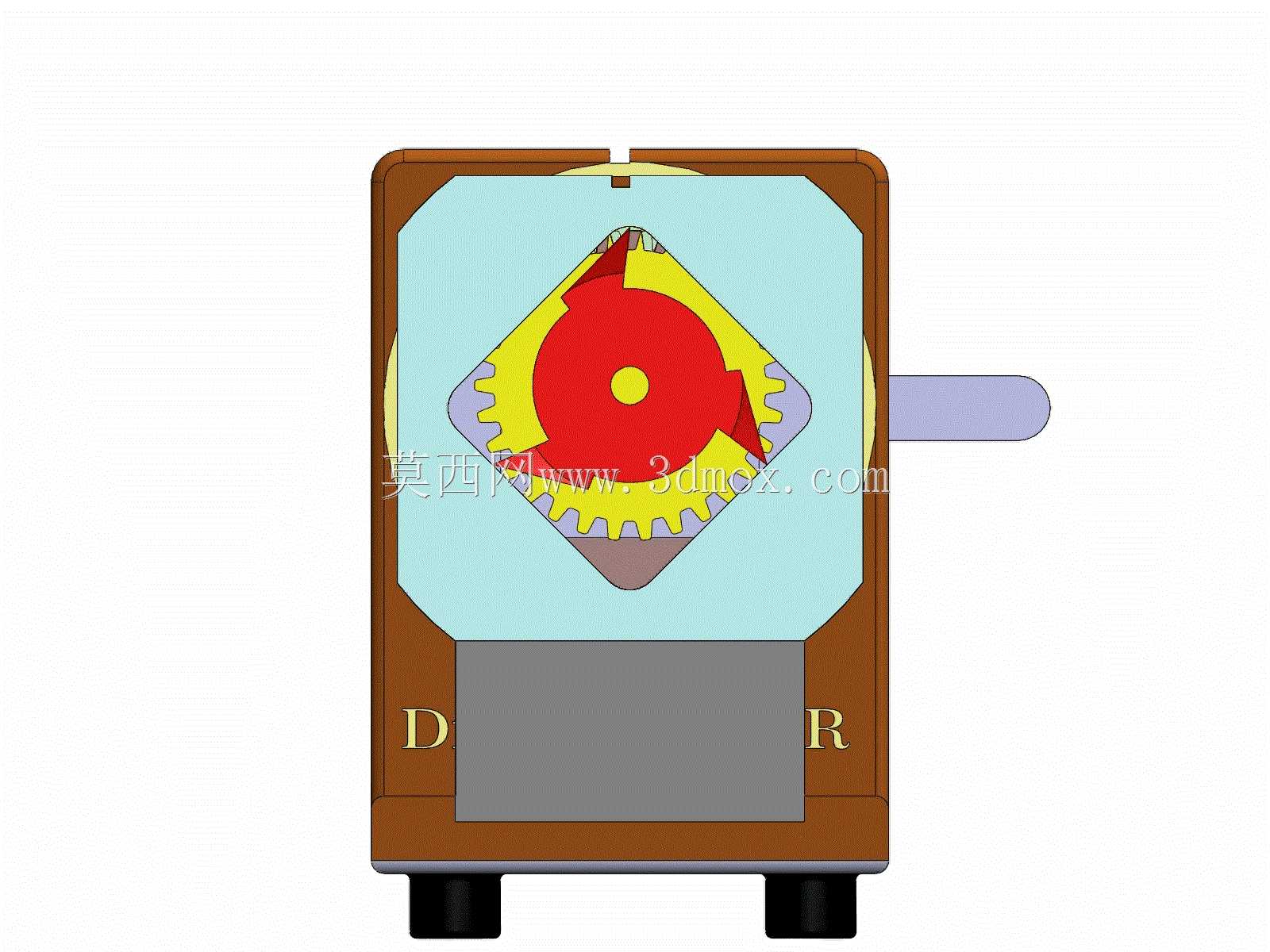

该机构主要应用于小尺寸方形、近四边形截面工件的精密铣削加工场景，常见于小型五金零件加工、精密仪表零件成型、非标异形截面工件批量加工的工位中，可适配台式铣床、小型专用加工设备的加装改造，替代传统多工序铣方、分度铣削的加工流程，大幅降低小规格四边形工件的加工辅助时长。机构核心采用行星轮系作为运动传动核心，搭配专用运动补偿组件，在输入轴连续回转的过程中，通过行星轮的公转与自转运动耦合，配合补偿结构抵消行星运动带来的轨迹偏差，最终带动前端切削刀具走出近似平直边的四边形切削轨迹，单次装夹即可完成四边形轮廓的连续铣削加工，加工出的四边形边部直线度表现优异，无传统间歇分度加工带来的接刀痕迹与分度误差。设计过程中，整体采用立式L型铸铁基座作为承载主体，基座底部设置三个可调式减震垫脚，可直接固定于标准机床工作台T型槽上，整体安装边界控制在小型台式设备适配范围内，无需对原有加工设备的床身结构做大规模改造即可完成加装。传动部分采用内齿圈与行星齿轮的精密啮合结构，齿轮参数经过运动学仿真优化，确保运动补偿量与行星运动轨迹精准匹配，避免切削过程中出现轨迹过切或者欠切的问题；前端切削工位设置透明防护外罩，可阻挡铣削过程中飞溅的切屑与切削液，同时方便操作人员实时观察加工状态；侧面延伸的操作手柄可用于手动调试阶段的轨迹校验，也可外接动力源实现自动化连续加工。机构的运动补偿组件采用模块化设计，可根据需要加工的四边形尺寸更换对应规格的补偿模块，适配不同边长的四边形工件加工需求，传动部件全部封装于基座壳体内部，采用脂润滑方式实现长期免维护运行，切削端的刀具装夹结构兼容标准立铣刀装夹尺寸，无需定制专用刀具即可投入生产使用，整体结构紧凑，运行过程中振动小、噪音低，适合小型加工车间、精密零件维修工位、教学实训演示等多种场景使用，既可以作为专用加工设备的核心功能部件，也可以作为机械原理教学中行星机构应用、运动补偿设计的具象演示载体，直观展示非圆轨迹连续切削的实现逻辑。
