筒形凸轮往复传动执行机构设计

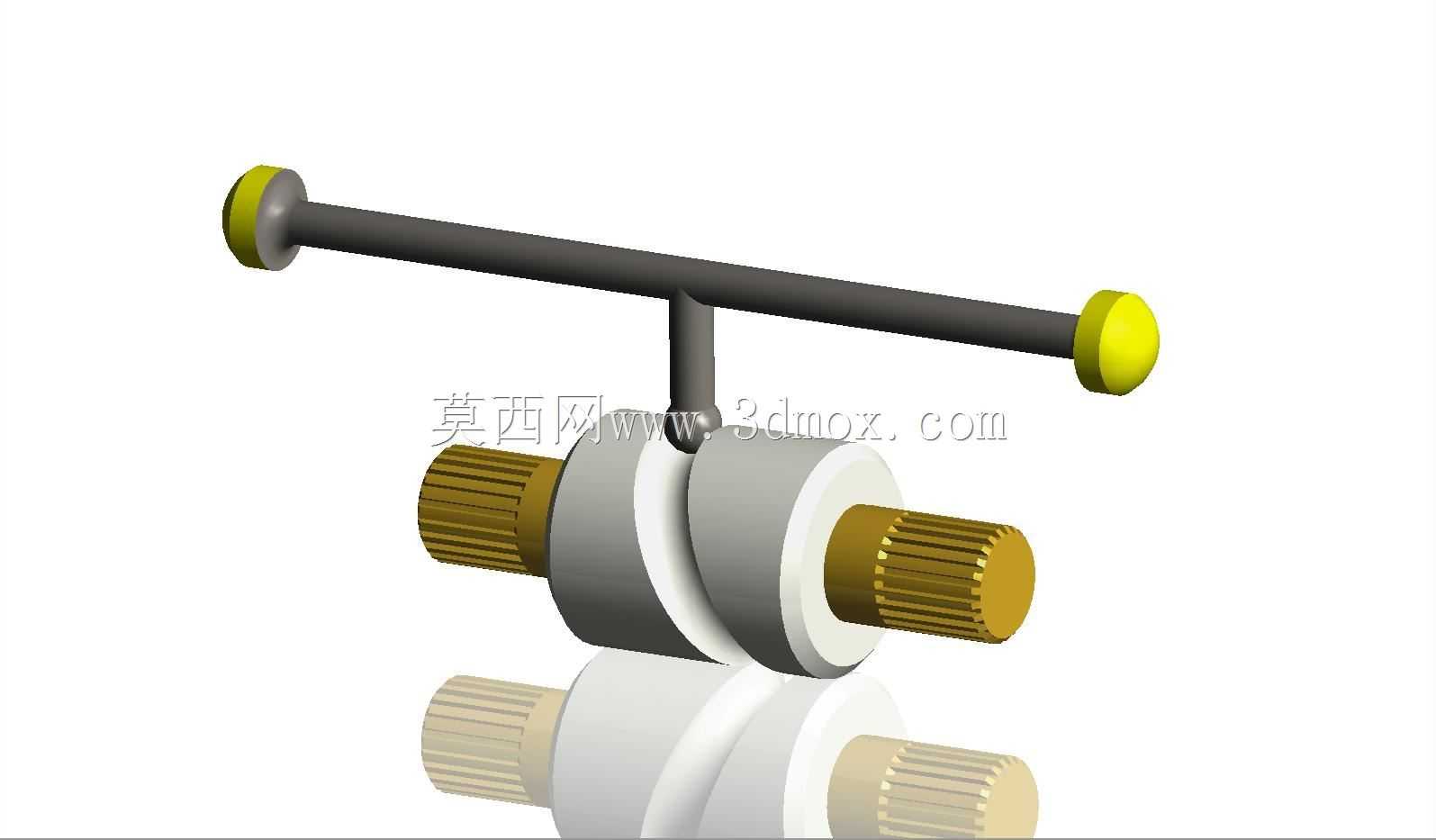

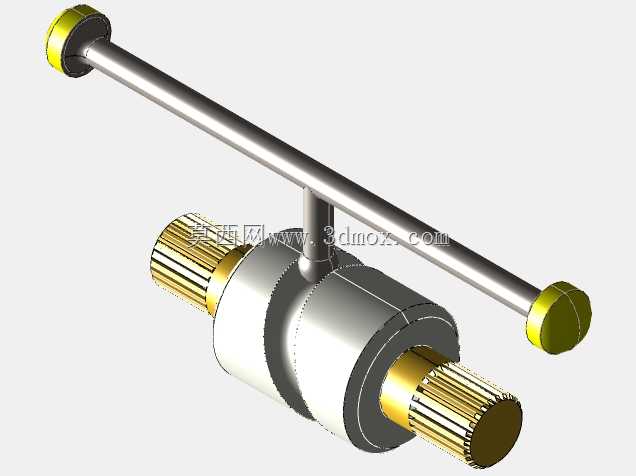

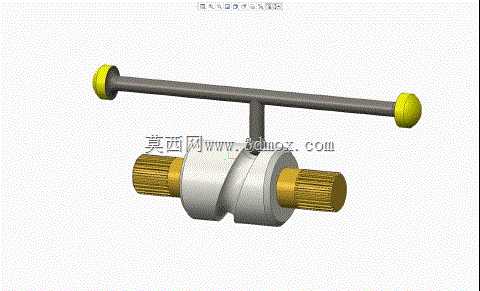

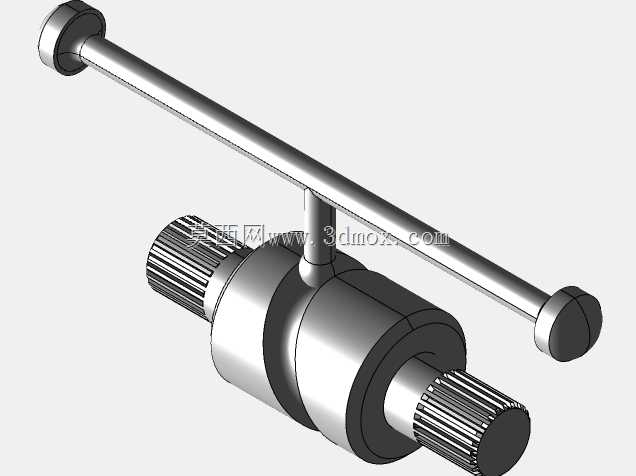

该筒形凸轮机构是机械传动系统中实现精准往复运动控制的核心执行构件，广泛应用于自动化生产线进给单元、纺织机械导纱机构、包装机械送料工位、轻工机械行程控制模块等需要将连续旋转运动转化为规律直线往复动作的工业场景中，能够在高速运转工况下保持稳定的运动轨迹输出，降低传动链路的冲击损耗。从实际用途来看，该机构通过筒形凸轮表面的曲线槽与从动摆杆端部的配合结构，将输入轴的匀速旋转运动，转化为从动横杆两端的定行程直线往复动作，可直接驱动末端执行件完成周期性的推送、移位、分度等作业，相比盘形凸轮机构，筒形结构的空间利用率更高，同等安装空间下可实现更长的从动件行程，同时封闭的槽型配合结构无需额外设置复位弹簧，依靠槽壁约束即可完成双向动作驱动，大幅简化了配套安装结构。从功能特性来看，该机构的凸轮主体采用分体式拼接结构设计，两段凸轮曲面分别对应从动件的前进与回程动作曲线，曲面过渡段做了平滑修型处理，能够有效降低高速运转时的刚性冲击，减少从动件端部的磨损；凸轮两端的花键轴段可直接与传动系统的动力输出端连接，花键结构保证了扭矩传递的稳定性，同时便于轴向位置的微调，适配不同的行程相位需求；从动横杆两端设置有耐磨缓冲端头，可降低往复运动到行程端点时的碰撞噪音，横杆中部的连接摆杆与凸轮槽配合处做了圆弧过渡处理，减少运动过程中的卡滞风险。从设计思路来看，该机构在开发阶段优先考虑了传动精度与运行寿命的平衡，凸轮曲面的曲线参数按照等速运动规律结合修正正弦曲线进行优化，既保证了从动件运动速度的平稳性，又避免了刚性冲击带来的振动问题；整体结构采用同轴布局设计，动力输入轴与从动横杆的空间位置垂直交错，能够适配紧凑型设备的内部安装空间，减少传动链路的冗余构件。从外形尺寸与安装边界来看，该机构整体呈十字交叉布局，横向从动杆的长度可根据实际安装工位的行程需求进行适配调整，凸轮主体的外径控制在合理范围内，两端花键轴的直径与长度按照通用传动接口尺寸设计，安装时仅需要对两端轴段做旋转支撑固定，预留出从动横杆的往复运动空间即可完成装配，无需额外设计复杂的导向支撑结构，大幅降低了设备集成的设计成本。
