行星运动式内六角铣削加工机构设计

该机构是面向小规格紧固件内六角成型工序开发的专用铣削执行装置，主要应用于五金标准件加工、小型精密零件生产场景中，针对棒料端部内六角结构的小批量、高精度加工需求设计，可适配台式钻床、小型专用铣床的加装改造，也可作为独立工装单元集成到定制化零件加工产线中，替代传统冲压、插削工艺带来的内六角端面毛刺多、侧壁垂直度差、加工应力集中等问题。

从实际用途来看，该机构核心是通过行星轮系的复合运动输出，搭配专用成型铣刀，在圆柱棒料端部加工出侧壁平直、棱角清晰的内六角结构，加工过程中工件保持固定，刀具同时完成公转、自转以及径向进给的补偿运动，无需复杂的多轴联动控制即可实现六角轮廓的连续铣削，尤其适合M3到M12规格的高强度螺栓、紧定螺钉、非标紧固件的内六角加工，加工出的内六角与标准内六角扳手配合间隙均匀，不会出现棱角崩损、扳手打滑的问题。

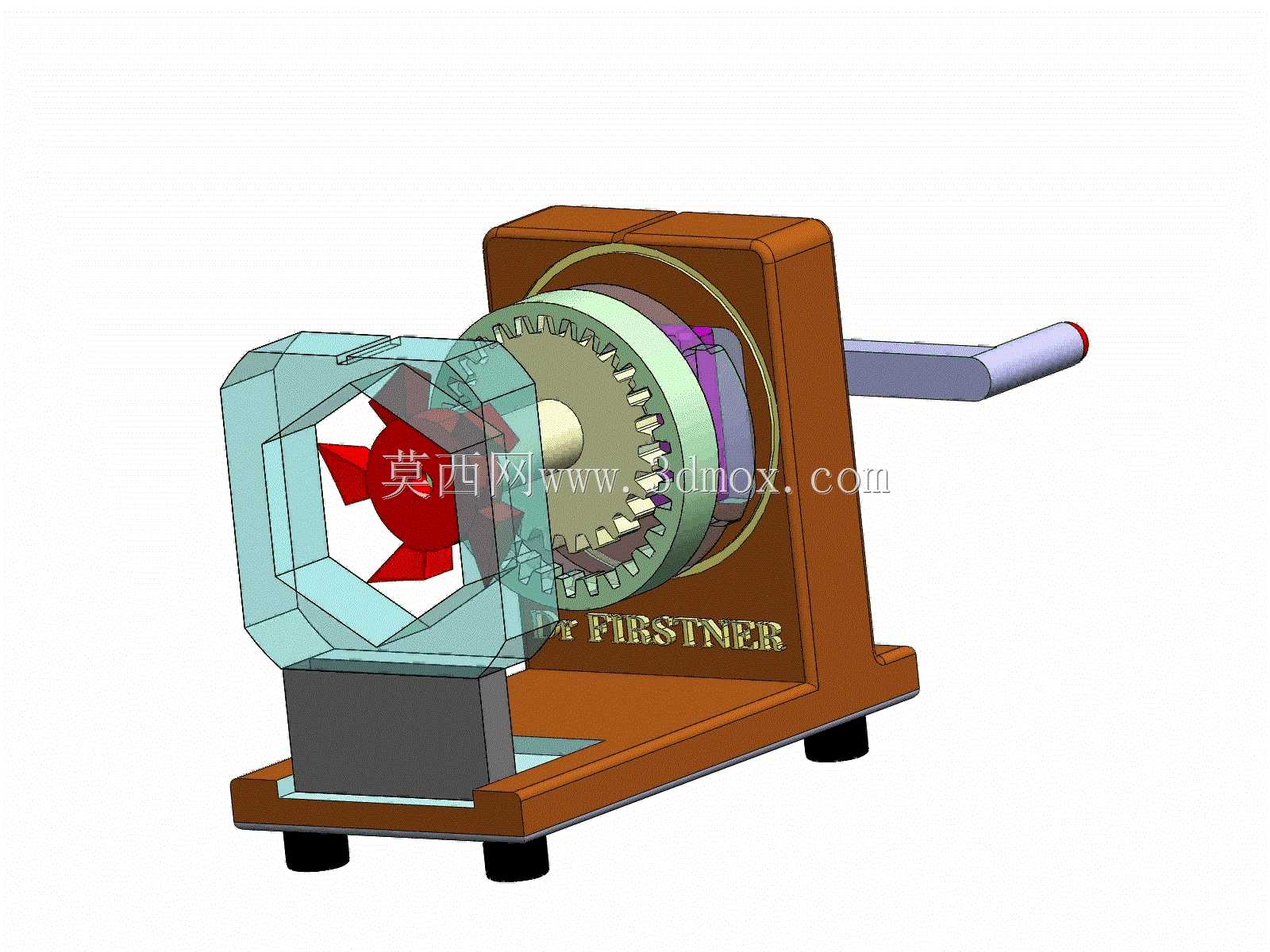

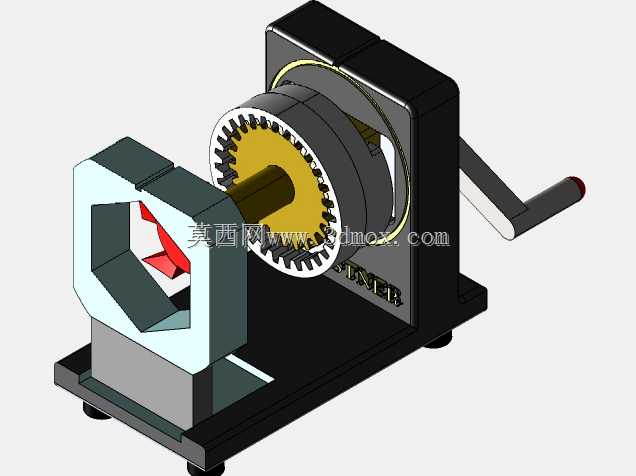

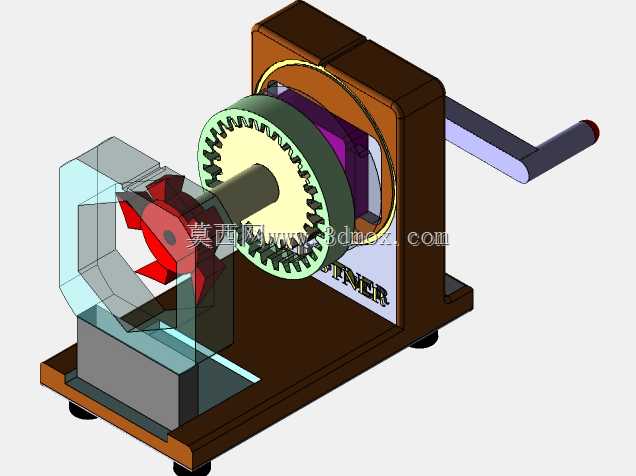

在功能特性上，该机构采用单手柄输入的操作逻辑，操作人员扳动侧方手柄即可完成轮系驱动、进给补偿、铣削成型的全流程动作，无需复杂的数控编程，对操作工人的技能要求较低；机构的主体支撑采用一体式立式机架结构，底部设置三个可调式减震支脚，可直接固定在常规工作台面上，安装边界宽度不超过200mm，前后纵深不超过280mm，整体高度控制在220mm以内，占用操作空间极小，适合小型加工车间、机修工位的零散加工需求。前端的透明防护舱既可以阻挡铣削过程中的切屑飞溅，也能直观观察加工状态，方便操作人员判断进给进度，避免过切或加工不到位的问题。

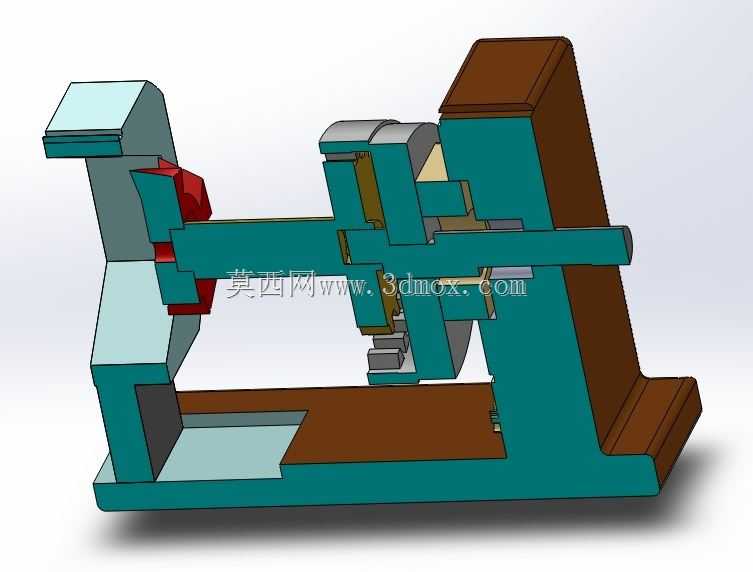

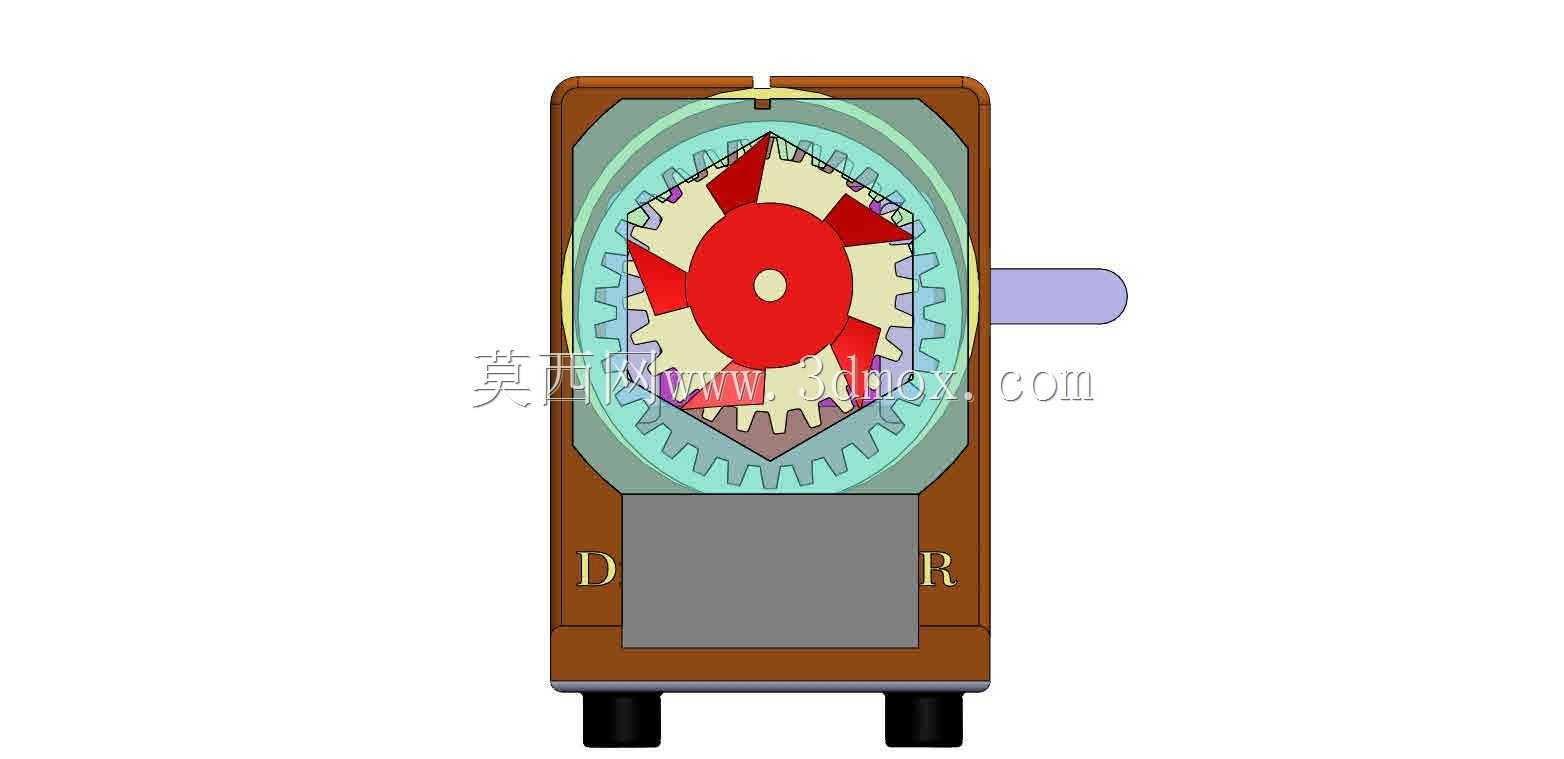

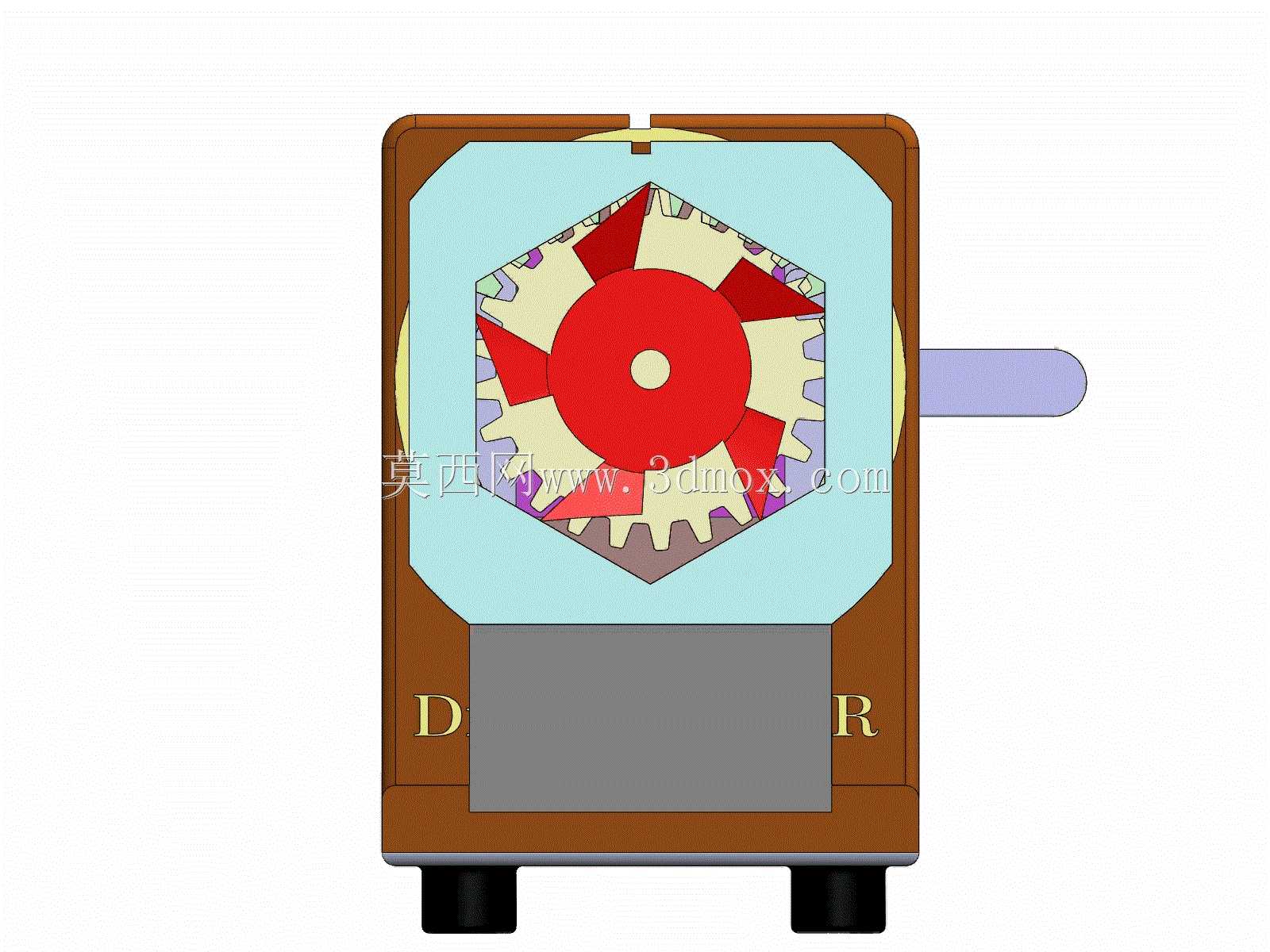

设计思路上，该机构核心采用行星运动部件搭配运动补偿凸轮结构，将传统内六角加工需要的X、Y两轴插补运动转化为轮系的定传动比运动，通过内齿圈、行星轮、中心轮的齿数匹配，精准匹配六角形六个平面的运动轨迹，同时通过凸轮结构补偿行星运动带来的轨迹误差，最终铣削出几乎平直的六边形轮廓，整套传动链无电子控制元件，纯机械结构的可靠性极强，日常维护仅需定期对齿轮啮合部位加注润滑脂即可，长期使用也不会出现控制漂移、定位失准的问题。机构的刀座部分采用标准ER夹头结构，可适配不同直径的硬质合金铣刀，更换刀具时无需拆解主体轮系，大幅降低了换刀调试的时间成本。
