拖车挂接球座悬挂连接结构设计

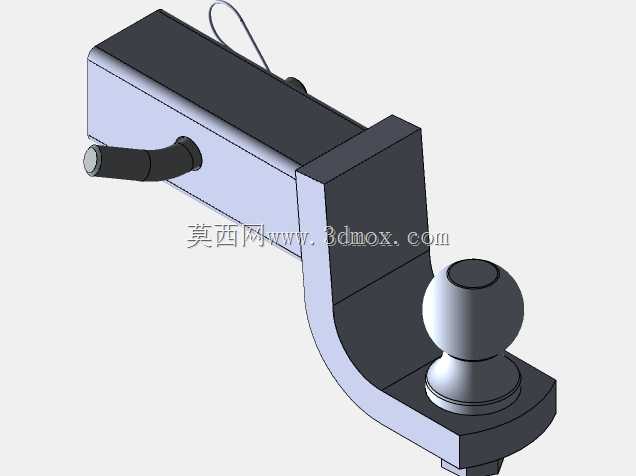

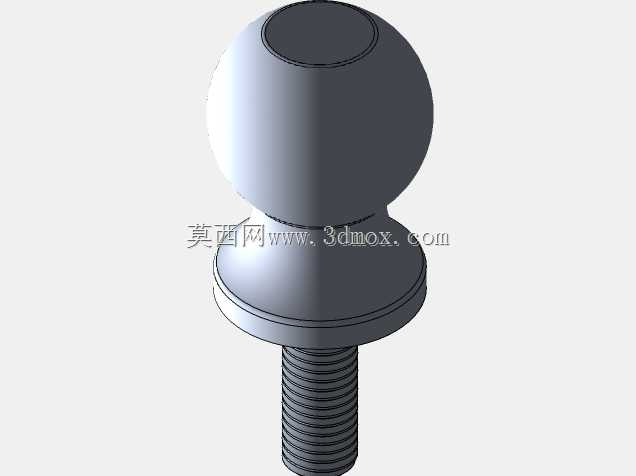

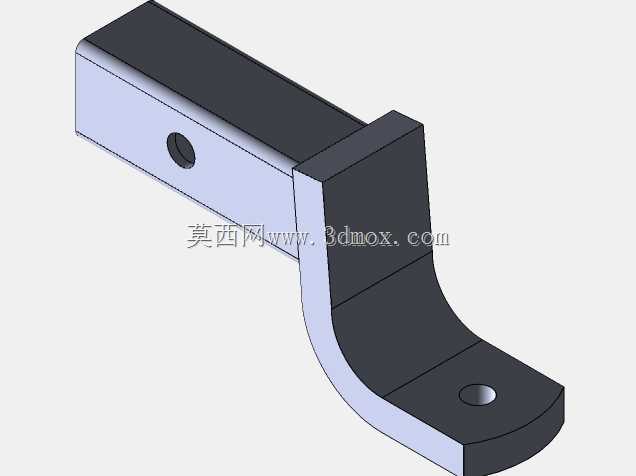

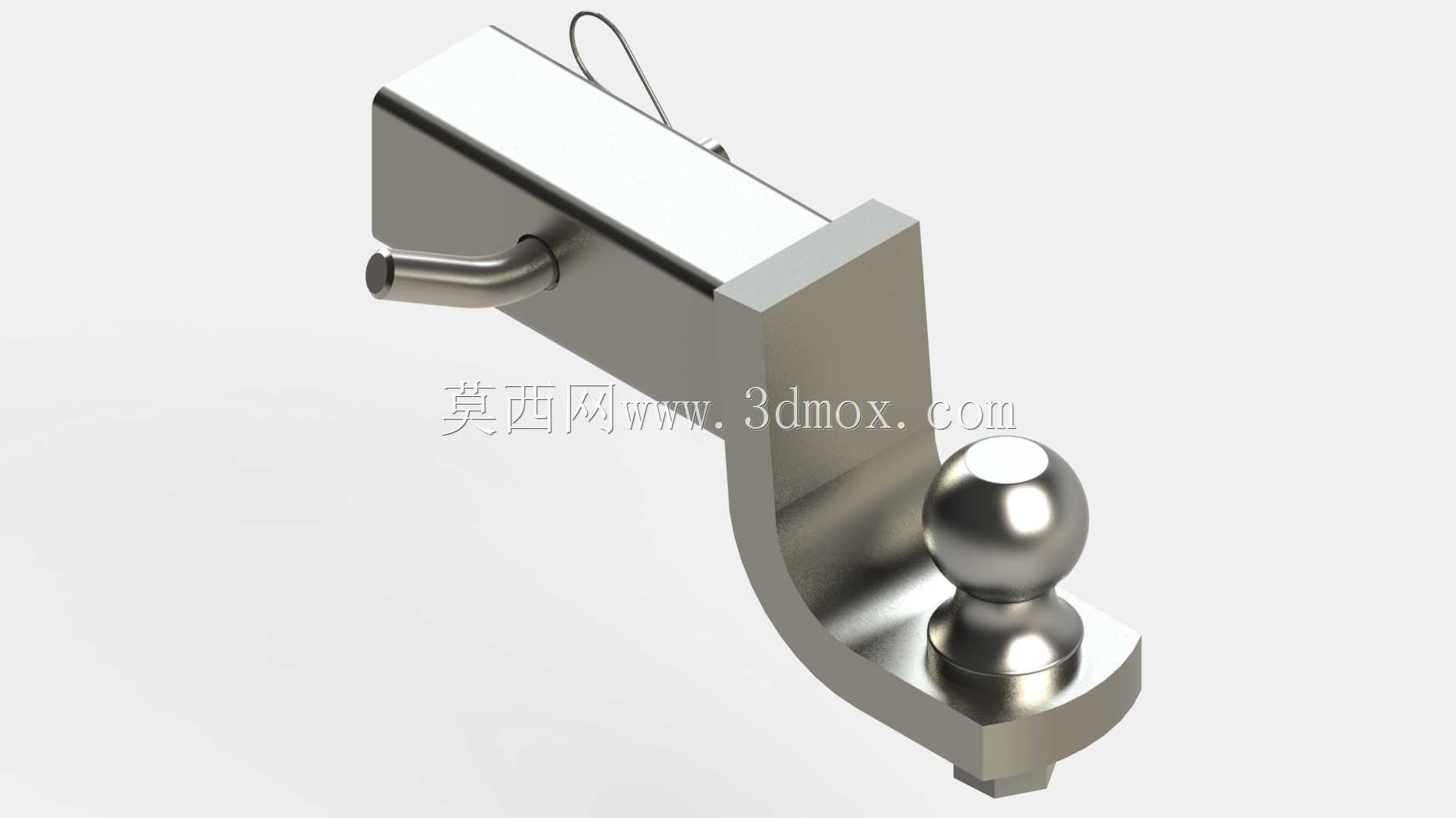

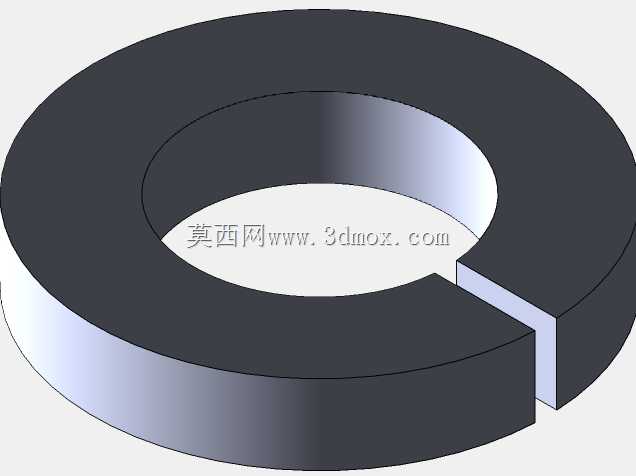

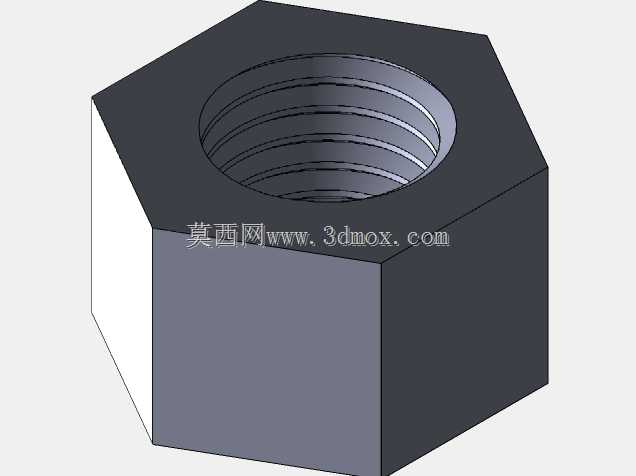

该结构主要应用于乘用车辆后部拖挂改装、轻型货运拖车接驳、户外旅居拖挂房车连接、小型作业拖具挂载等场景，是车辆后挂系统中承担载荷传递、挂接限位、活动自由度补偿的核心受力部件。在实际使用过程中，该部件一端通过夹持结构固定在车辆后防撞梁或专用拖车杠的方管接口上，依靠侧向锁紧销完成与车体端的刚性固定，避免行驶过程中出现松脱移位；另一端的球形接头则与拖挂端的球头罩配合，可在车辆行驶过程中自适应补偿上下颠簸、左右转向带来的角度偏移，保证拖挂连接始终处于可靠贴合状态，不会因为路面起伏、转弯倾角变化出现卡滞或脱开风险。从功能特性来看，该结构集成了固定夹持、角度补偿、防脱限位三个核心功能，侧向伸出的弯管接口可外接拖车信号线路的固定支架，顶部预留的弹性销位可搭配防脱插销使用，避免球头连接罩因震动出现松脱；整体采用一体化弯折成型的金属基体，受力路径连续无断点，可承受拖挂过程中的纵向牵引力、垂直方向的载荷冲击力以及转向时的侧向剪切力，满足轻型拖挂场景的强度需求。在设计思路上，该结构优先考虑安装适配性与受力合理性，夹持端的内槽尺寸匹配常规后装拖车杠的标准方管截面，可直接插入后通过螺栓锁紧，无需额外改装转接件；球头端的球面尺寸符合通用拖挂球头的标准规格，可适配市面上绝大多数轻型拖挂的连接罩，无需定制匹配件；弯折段采用大圆弧过渡设计，避免直角位置出现应力集中，在长期交变载荷作用下不易出现疲劳断裂；球头与基体的连接位置做了加厚凸台处理，强化该高受力区域的结构强度，避免牵引过程中球头断裂脱落。从安装边界来看，该部件夹持端的有效插入深度满足常规拖车杠的安装深度要求，锁紧孔位与标准拖车杠的固定孔位对齐，安装时无需额外打孔；整体安装后突出车体后部的长度控制在合理范围，不会过度影响车辆的离去角，在非铺装路面上坡、过坎时不易出现磕碰剐蹭；球头中心的安装高度符合轻型拖挂的通用连接高度区间，可保证拖挂车辆行驶时处于水平状态，避免拖挂底盘出现前倾或后倾带来的行驶不稳、轮胎异常磨损问题。
