铰接式安装固定金属支撑连接支架

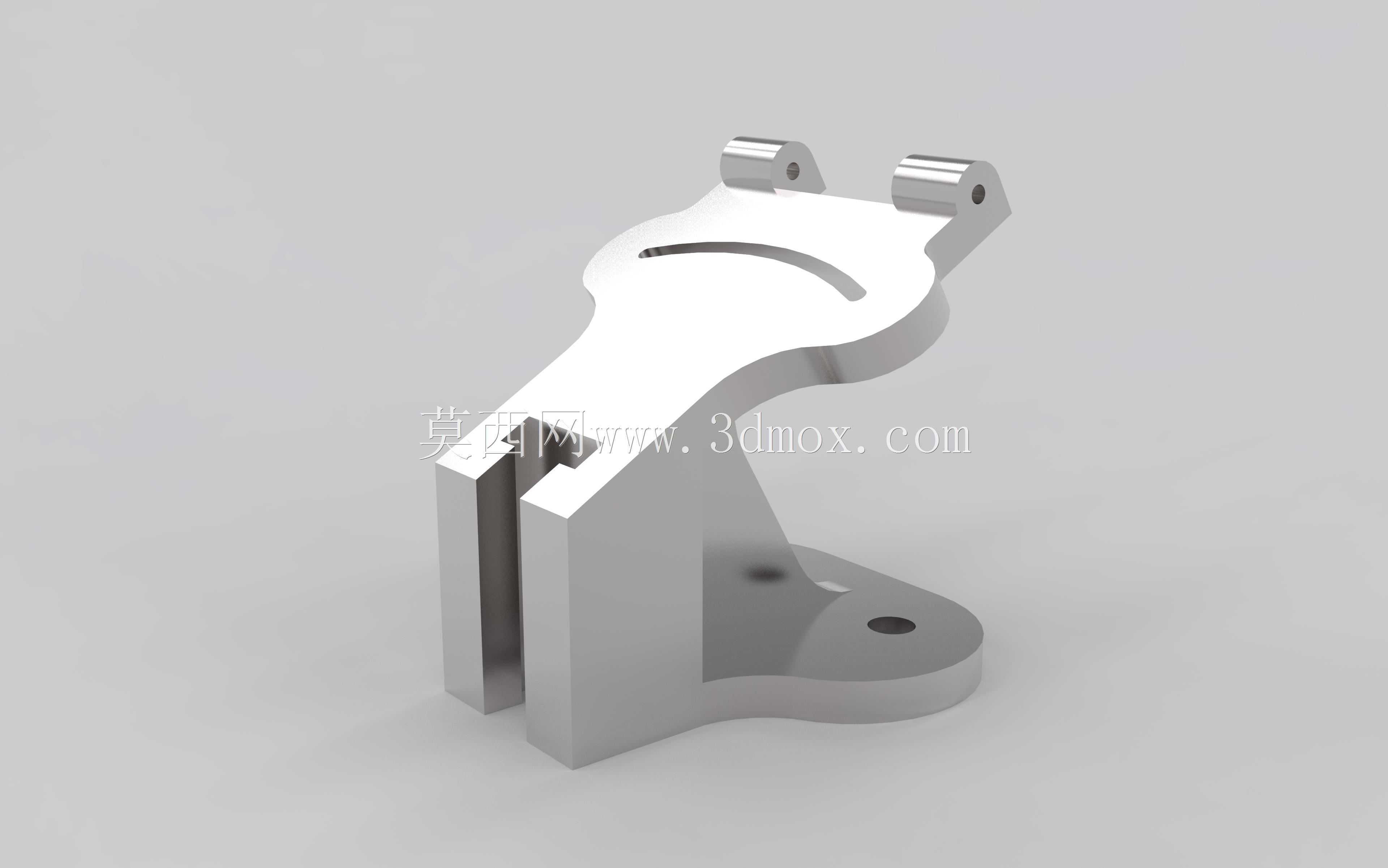

　　这类带铰接端的金属支撑支架，在轻工自动化输送线、小型工装夹具、户外检测设备的可调支撑结构里应用十分普遍，日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看，它的核心作用是实现两个部件之间的角度可调式刚性连接，底部的带孔安装法兰用来和设备基座、机架型材面做固定，顶部的双叉耳铰接端则用来挂载需要调整俯仰角度的功能部件，比如小型传感器安装架、导向挡条、可开合的防护盖板之类的负载。

　　设计这类支架的时候，首先要考虑的是受力路径的合理性，从底部安装孔传入的载荷，会顺着底部的椭圆过渡法兰传递到竖直的支撑立壁，再通过立壁上方的弧形过渡段传导到顶部的两个铰接耳，整个结构没有出现突然的截面突变，立壁和底部法兰之间加的三角加强筋，刚好抵消了顶部挂载负载带来的倾覆弯矩，避免长期受交变载荷的时候在转角位置出现应力集中开裂的问题。顶部铰接耳上的同轴销孔，加工时需要严格保证两孔的同轴度公差，不然穿入铰接销之后会出现卡滞，调整角度的时候阻力过大，甚至会因为别劲导致销孔快速磨损，缩短整个连接件的使用寿命。耳片上开的弧形槽是角度调节的限位结构，不需要额外做刻度标识，只要在配合的转动件上加装一个锁紧螺钉，顺着弧形槽滑动就能在设计的角度范围内调整俯仰位置，调整到位之后拧紧螺钉就能完成锁止，不需要拆销重新定位，现场调试的时候效率很高。

　　安装边界方面，底部的法兰是单侧带圆弧的异形结构，两个安装孔的孔距要匹配常用的40系列、50系列工业铝型材的槽距，安装面的平面度需要控制在0.1mm以内，和机架贴合的时候不会出现间隙，锁紧安装螺丝之后不会产生额外的装配内应力。竖直支撑段的厚度要根据挂载的负载重量来匹配，常规工况下用6061铝合金做硬质阳极氧化处理就能满足轻量化和防锈的需求，如果是在重载、有腐蚀的工况下使用，可以换成304不锈钢材质，适当增加立壁厚度来提升结构刚性。顶部两个铰接耳的开档尺寸要和被连接件的安装端厚度匹配，间隙控制在0.2-0.3mm之间，既保证转动灵活，又不会出现过大的窜动量。

　　实际建模的时候要注意几个工艺细节，所有的棱边都要做C0.5的倒角，去除加工毛刺，避免装配的时候划伤操作人员；弧形槽的两端要做应力释放圆角，不能直接加工成直角，不然锁紧螺钉反复挤压的时候容易在槽端产生裂纹；底部法兰和立壁的过渡圆角要和加工刀具的R角匹配，减少编程时的接刀痕迹，提升加工效率。这类支架不需要做太复杂的曲面，所有特征都是规则的拉伸、切除特征，加工时可以直接用三轴铣床一次装夹完成大部分工序，只有顶部铰接耳的销孔需要翻面装夹做同轴度找正，量产的时候可以做专用的装夹治具来提升加工一致性。在做装配验证的时候，要重点检查铰接转动的顺畅度，以及锁紧之后的结构刚性，在挂载额定负载的情况下，支架末端的变形量不能超过设计允许的范围，避免影响被支撑部件的位置精度。
