五辐条带D形孔阀门操作手轮结构

　　这款手轮是工业管路系统、中小型设备操作端最常用的手动执行部件，日常在化工管路截断阀、蒸汽管网调节阀、中小型机床进给调节端、试验台架压力调节工位都能见到同结构产品的身影，核心作用是把操作人员手动施加的圆周扭矩，平稳传递到阀杆、调节丝杠这类被驱动件上，相比直柄式操作把手，轮缘式的结构能让操作人员在整个圆周行程里都能找到舒适的施力位置，哪怕戴防滑劳保手套操作，也不会出现打滑、硌手的问题。

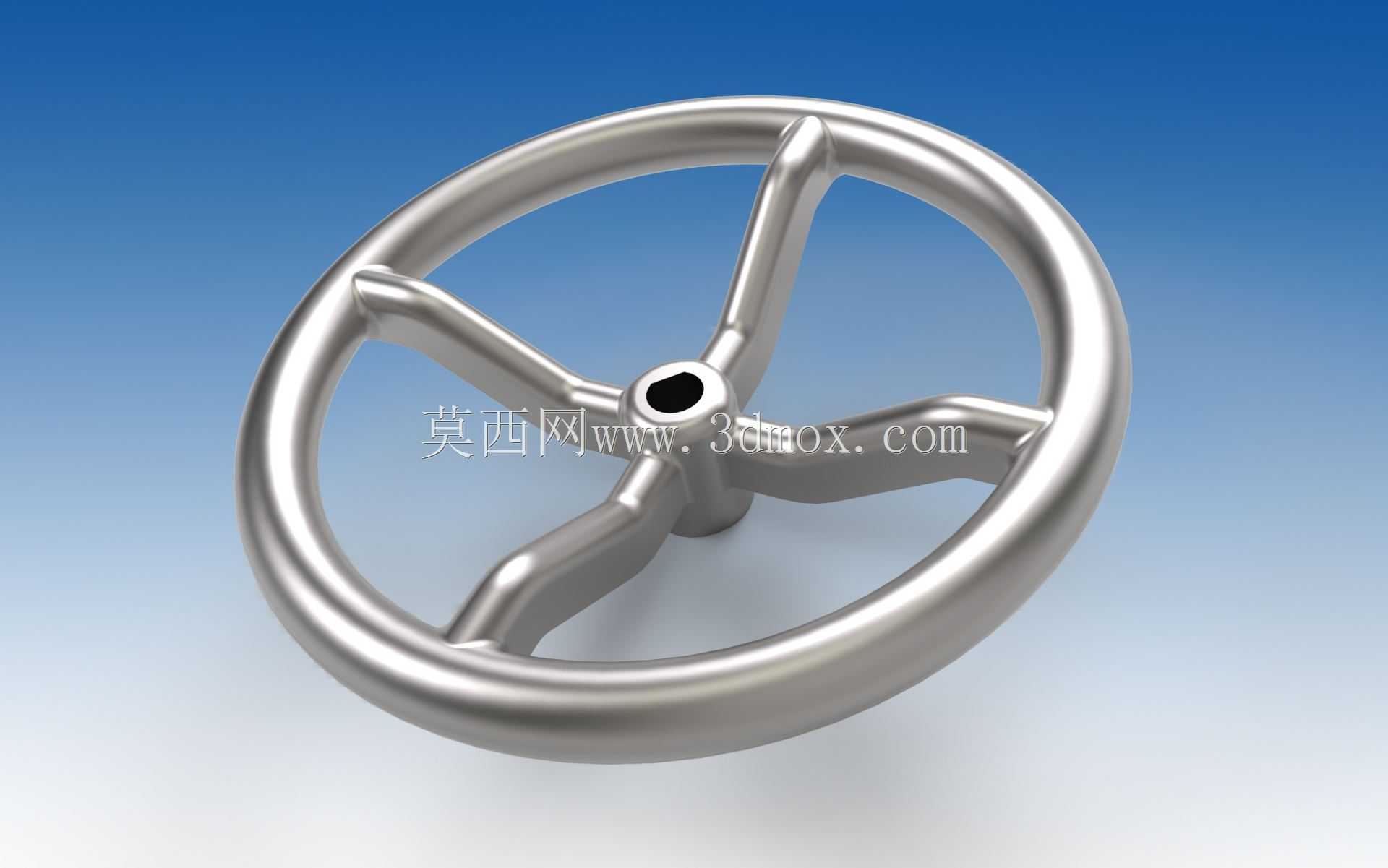

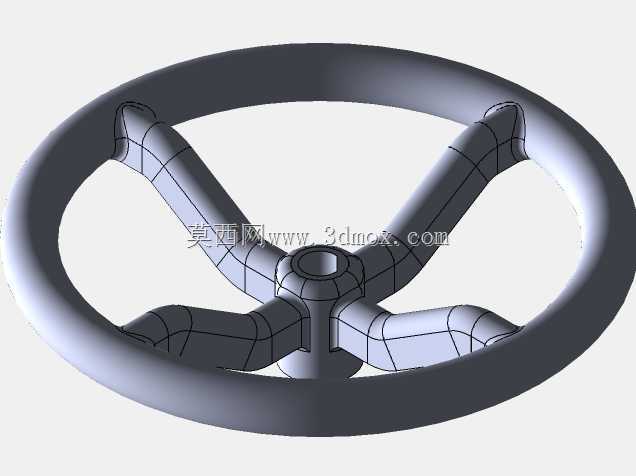

　　从结构组成来看，整个零件分为三个核心功能段：中心的轮毂部分做了D形通孔设计，这种孔型相比普通圆孔，不需要额外加工键槽，装配时直接套在端部铣出D形扁位的阀杆或者调节轴上，就能完全消除周向传动间隙，正反转操作的时候不会出现空行程，而且装配难度比键连接低很多，日常维护拆卸也不需要额外拔轮工具，松开轴向的锁紧螺母就能直接取下，很适合需要频繁拆装维护的工位。轮毂和外圈轮辋之间用五根均匀分布的辐条连接，辐条做了平滑的流线型过渡，没有尖锐的棱角，一方面是铸造或者锻压成型的时候更容易脱模，减少应力集中的风险，另一方面操作人员在快速转动手轮的时候，哪怕手部碰到辐条也不会被划伤。外圈的轮辋采用正圆形横截面设计，握持的时候手掌能和轮辋表面充分贴合，施加切向力的时候受力更均匀，长时间操作也不容易出现手部疲劳。

　　设计这类手轮的时候，首先要匹配被驱动件的额定操作扭矩，比如DN50口径的低压截止阀，操作扭矩大概在15N·m左右，对应的手轮外径一般选160mm到200mm的规格，普通人单手握持施加的力大概在100N上下，这个直径范围刚好能把操作力控制在舒适区间，不会因为力臂太短导致操作费力，也不会因为直径太大占用过多安装空间。安装边界上要注意，手轮装配完成后，轮缘和周边的设备壳体、管路保温层、相邻操作件之间要预留至少30mm的安全间隙，避免转动的时候剐蹭周边部件，也防止操作人员的手被夹在轮缘和固定结构之间。中心轮毂的轴向长度要和被驱动轴的端部长度匹配，要保证D形孔完全覆盖轴上的D形扁位段，避免接触长度不够导致传动时孔壁被挤压变形，轴端要加工出螺纹段，装配后用平垫圈和锁紧螺母固定，防止设备运行过程中振动导致手轮轴向窜动甚至脱落。

　　实际选型应用的时候，还要考虑使用场景的环境特性，如果是用在户外露天的管路上，手轮材质一般选铸钢或者球墨铸铁，表面做喷塑或者镀锌处理，耐雨水和大气腐蚀；如果是用在食品加工、制药车间的洁净管路系统中，一般会选304不锈钢抛光材质，表面不容易积垢，也能耐受日常的消毒试剂擦拭；如果是用在机床操作端，很多会在轮缘上包一层防滑橡胶，提升握持摩擦力，哪怕手上沾了切削液也能稳定操作。辐条采用五根均匀分布的设计，相比三辐条结构，每根辐条承受的扭矩载荷更小，长期承受交变载荷的时候不容易出现辐条断裂的问题，相比六辐条或者更多辐条的结构，又能减少材料用量，降低零件自重，操作人员搬动或者拆装的时候更省力。轮辋的横截面做圆弧过渡，没有棱角，除了提升握持舒适度，也能避免应力集中，当出现操作过载的时候，不会在棱角位置首先出现裂纹，整个零件的结构强度冗余更均匀。

　　在装配调试环节，要注意手轮的D形孔和轴的D形扁位配合公差不能太松，一般选H8/h7的间隙配合，既能保证装配顺畅，又不会因为间隙太大导致传动时产生冲击，长期使用磨损孔壁。如果是用在需要频繁调节的工位，还可以在轮毂位置加装一个注油孔，定期添加少量润滑脂，减少轮毂和轴之间的磨损，延长零件的使用寿命。日常巡检的时候，要注意检查辐条和轮毂、轮辋的连接位置有没有出现裂纹，尤其是在经常需要大力关断的高压阀门上，长期的冲击载荷可能会导致连接位置出现疲劳裂纹，一旦发现裂纹要及时更换手轮，避免操作过程中手轮断裂导致操作失控，引发介质泄漏或者设备误动作的问题。
