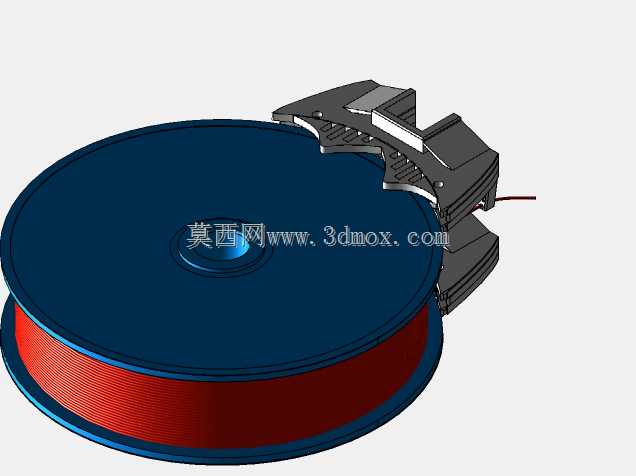

适配30bot设备的3D打印机灯丝线轴固定支架

在桌面级FDM3D打印的日常作业场景中，耗材线轴的顺畅放料是保障打印连续性、避免断丝缠料故障的核心前提，这款适配30bot机型的灯丝线轴支架，正是针对桌面级打印设备的耗材承载需求开发的功能性结构件，可直接安装在宽度为30毫米的设备顶杆位置，无需额外在设备机身打孔攻丝，也不需要配套螺杆完成固定，安装操作门槛极低，普通用户无需专业工具即可完成装配。

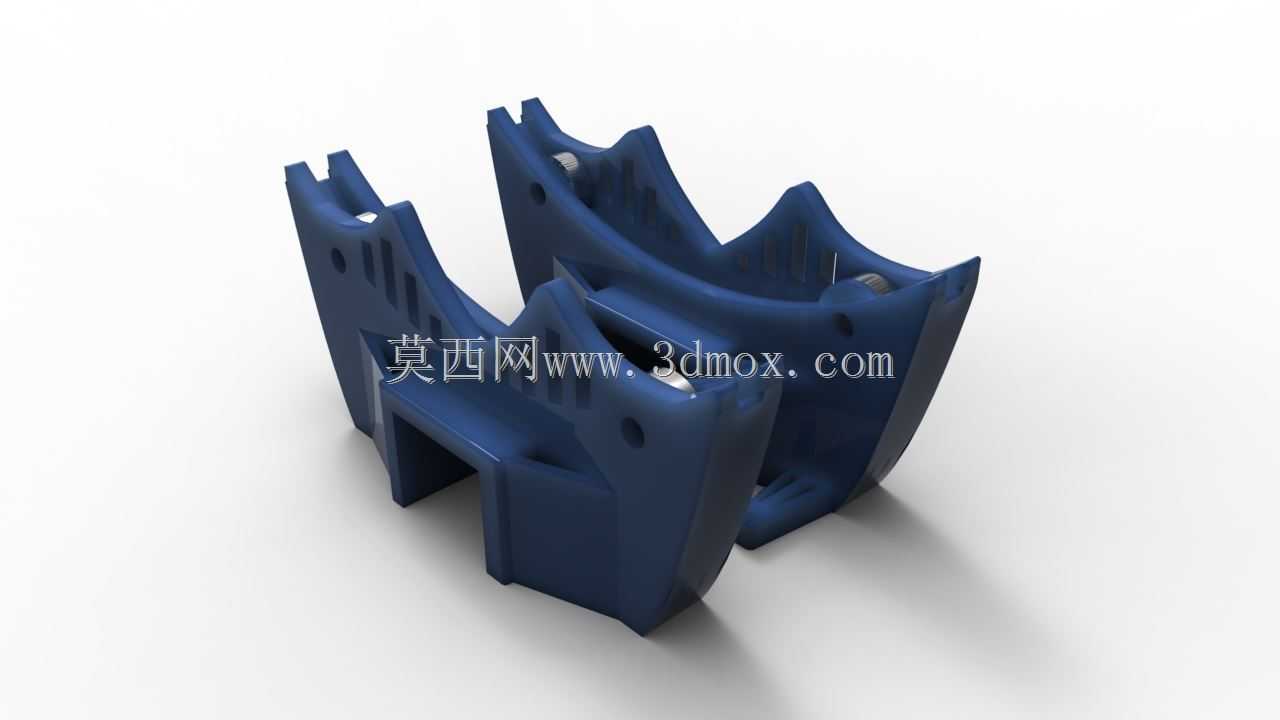

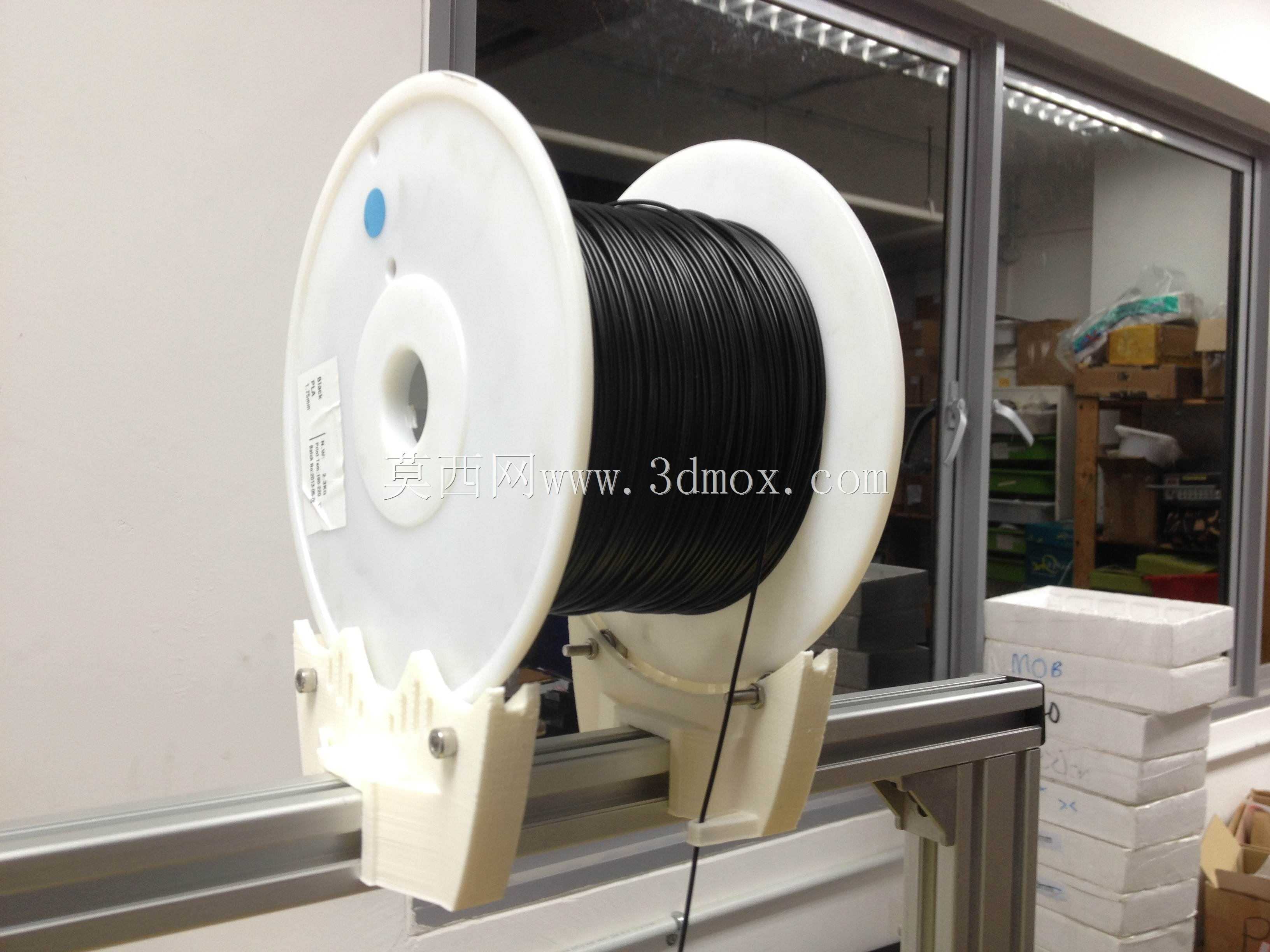

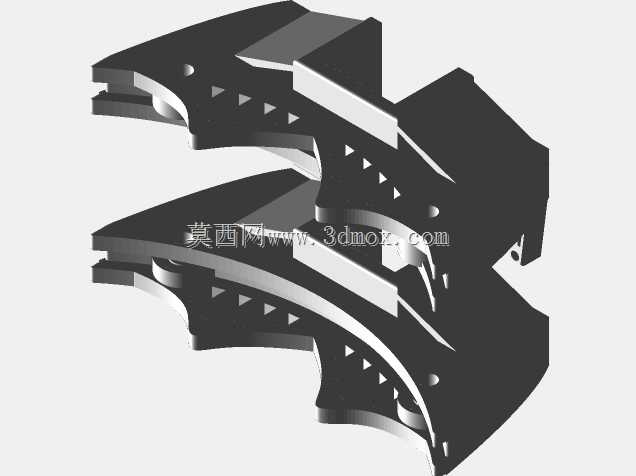

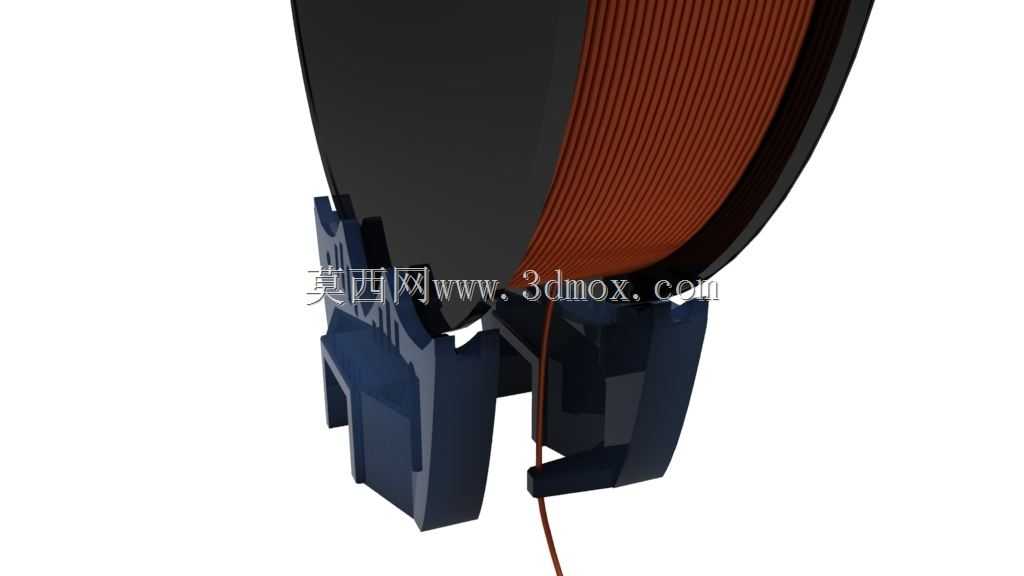

该支架采用分体式组合结构设计，将整体承载座拆分为两个对称的支撑单元，用户可根据实际使用的耗材线轴直径大小，灵活调整两个支撑单元的安装间距，无需重新制作整体支架即可适配不同规格的线轴，无论是常规1kg装PLA耗材线轴，还是小规格测试耗材线轴，都能获得稳定的支撑效果。支架集成了灯丝导向管结构，耗材从线轴引出后可直接穿入导向管送入挤出机构，能够有效避免打印过程中灯丝散开、相互缠绕打结的问题，减少因缠丝导致的打印中断、耗材拉扯断丝等常见故障，大幅提升长时间连续打印的稳定性。

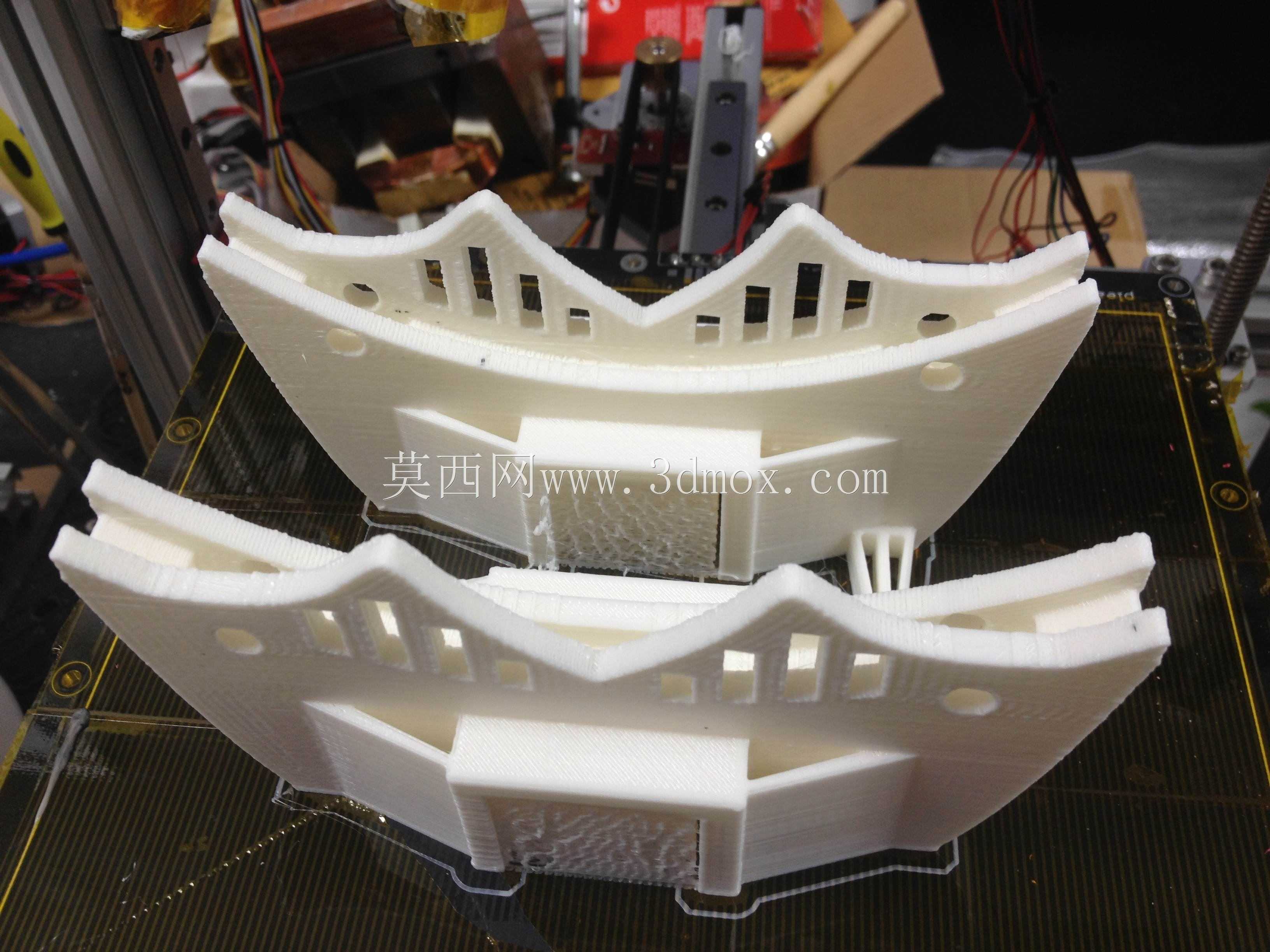

考虑到PLA材质3D打印件存在成型收缩的特性，该支架在设计时特意将整体安装尺寸预留了4%的放大比例，用户直接使用PLA耗材打印该支架即可获得精准的装配尺寸，无需反复调整打印缩放参数。结构上优化了支撑受力分布，仅需25%的打印填充率即可实现最高3kg的线轴承载能力，能够满足大规格大容量耗材线轴的承载需求，同时有效降低打印该支架所需的耗材用量与打印时长。支架的转轴位置设计了轴承安装位，装配轴承后线轴可随耗材牵拉自由旋转，大幅降低放料阻力，避免挤出机拉扯耗材导致的送料不足、打印层厚不均问题。

安装边界方面，该支架适配直径30毫米的设备顶杆，配套使用的轴承规格为直径17毫米、内径6毫米，装配时仅需搭配4颗M6螺母与4颗配套螺栓即可完成全部组装，无需额外采购特殊规格的五金配件，整体结构无尖锐边角，安装后不会与设备的运动部件产生干涉，也不会遮挡设备的操作按键与显示屏，适配30bot机型的顶部安装空间，不会额外占用设备周边的桌面操作区域。
