DIY桌面级长丝挤出装置结构设计

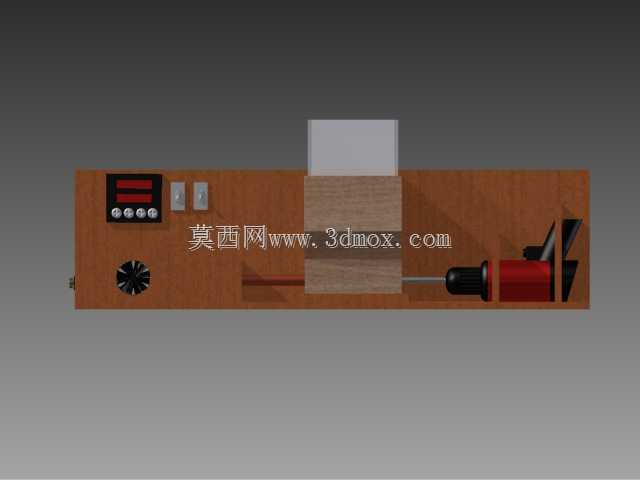

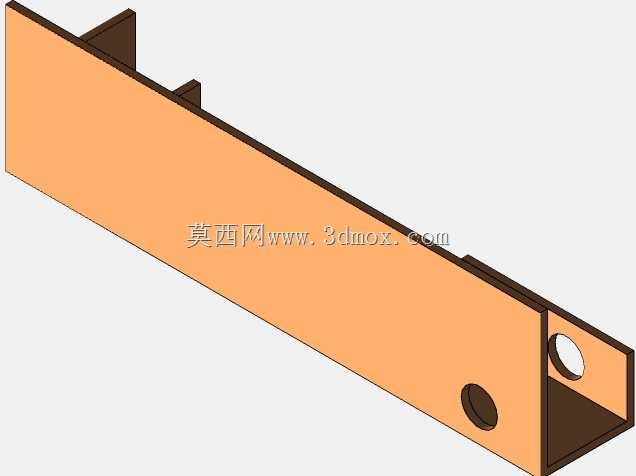

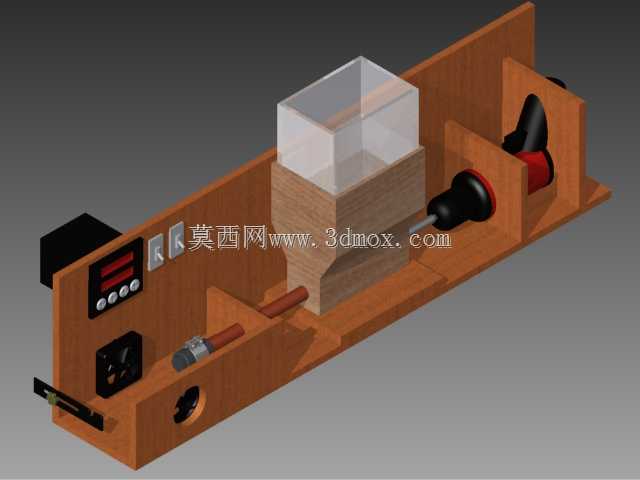

这款长丝挤出装置主要面向桌面级3D打印耗材自制、小型塑料回收再生场景，能够将日常产生的热塑性塑料废料、废弃塑料容器加工为标准直径的3D打印用长丝，解决个人创作者、小型创客空间的耗材成本高、塑料废料难处理的痛点，适配小批量、多频次的耗材自制需求，无需大型工业挤出设备的场地与投入，可放置在普通工作台面完成耗材生产作业。设备核心功能是完成热塑性塑料的熔融输送与定径挤出，通过可调速的动力驱动结构带动输送绞龙，将料斗内投入的破碎塑料颗粒推送至加热熔融区域，塑料熔融后通过定径模头挤出，经冷却定型后形成直径稳定的打印长丝，可直接供给常规FDM3D打印机使用。设计过程中优先简化整体结构，摒弃工业挤出机复杂的多级传动与冗余控制结构，采用常见的可调速动力头作为驱动源，降低零件加工与采购成本，料斗部分采用适配常见容器的安装结构，可直接利用废弃密封容器作为料仓，减少定制料斗的加工量，同时方便快速清理换料，适配不同材质塑料的切换加工需求。整体结构采用立式布局，核心挤出组件垂直安装在支撑框架上，驱动单元布置在挤出组件侧方，整体占地尺寸控制在桌面设备适用范围，安装时仅需预留操作与冷却空间即可，无需额外固定基座，支撑框架采用板材拼接结构，各部件通过紧固件连接，方便拆装维护与零件替换，加热区域做了隔热防护设计，避免日常操作时误触烫伤，挤出模头采用标准快换接口，可根据需要更换不同孔径的模头生产不同直径的长丝。设备的进料口做了防架桥结构设计，避免破碎塑料颗粒在料斗内卡滞导致进料不均，调速结构可根据不同塑料的熔融特性调整输送速度，匹配不同材质的挤出效率，保证挤出长丝的直径均匀性，整体结构没有复杂的定制异形零件，大部分构件可通过常规加工方式制作，适合个人爱好者自行组装调试，完成废弃塑料到3D打印耗材的闭环转化，减少塑料废弃物的产生，同时降低3D打印的耗材使用成本。
