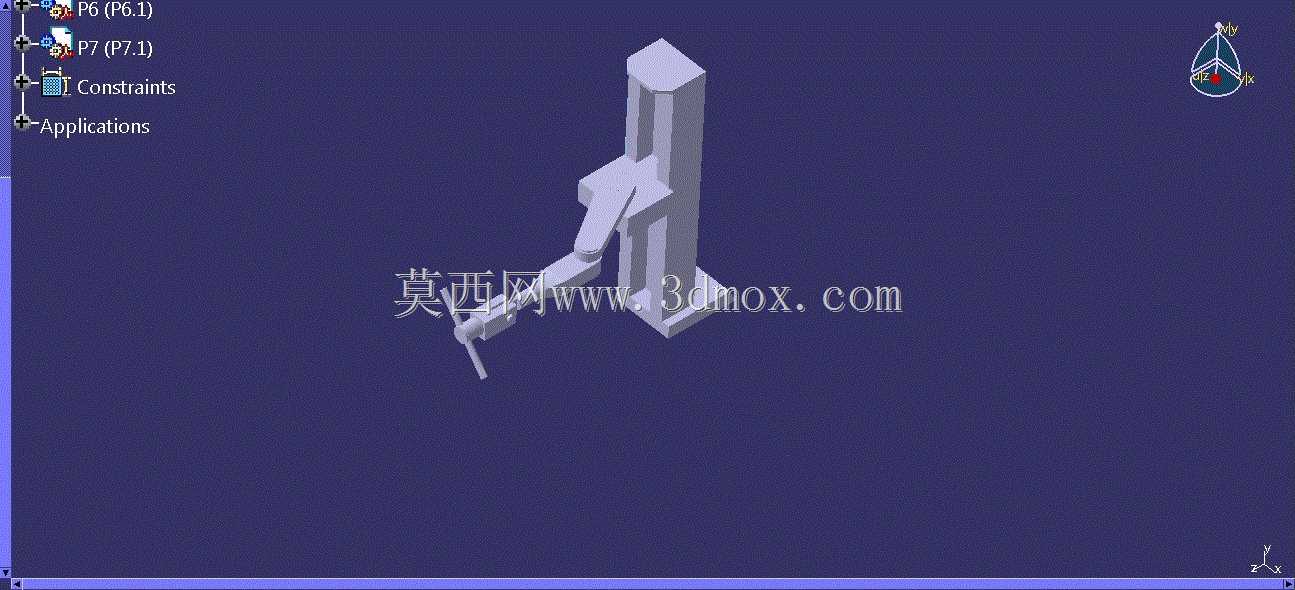

立式多关节工业机械臂结构设计

这款立式多关节机械臂主要面向3C电子装配、轻工物料搬运、小型零部件上下料等紧凑工位的自动化作业场景，能够在有限的车间占地空间内完成多自由度的动作输出，替代人工完成重复性高、定位精度要求稳定的工序环节。从实际用途来看，该机械臂可适配不同的末端执行夹具，完成小型工件的拾取、转运、对位放置、简单涂胶或螺丝锁附等作业，适配流水线旁侧的立式安装需求，无需占用大面积的地面安装空间，适合中小型生产单元的自动化改造场景。在功能特性上，该结构采用立柱式基座搭配多段串联关节的布局，竖直方向的立柱结构可提供稳定的升降支撑，搭配多段转动关节实现水平方向的摆转、俯仰动作，末端可延伸至立柱周边环形范围内的作业点位，动作覆盖范围能够满足常规小型工位的作业半径需求，关节处的连接结构预留了驱动元件的安装空间，可根据负载需求适配对应规格的伺服驱动组件，保证动作的响应速度与重复定位精度。从设计思路来看，整体结构优先考虑紧凑性与动作灵活性，采用规整的型材式构件设计，各段臂体的截面形状统一，既能够保证结构刚性，减少臂体伸展状态下的形变挠度，也便于加工制造与装配调试；基座部分采用大截面的立式支撑结构，可直接通过地脚螺栓固定在地面或设备台面上，安装边界清晰，无需额外设计复杂的安装底座，臂体各段的长度经过合理配比，避免伸展时出现运动干涉，同时保证各关节的转动角度能够覆盖常用的作业区间，减少无效的动作行程。在外形尺寸与安装边界上，整体结构为立式长轴布局，竖直方向的高度适配常规工位的操作高度，水平方向伸展时的最大半径可覆盖周边1米左右的作业范围，基座的安装 footprint 较小，能够在流水线间隙、设备旁侧的狭小空间内完成部署，各关节的转动副处预留了走线空间，可将动力与信号线缆内置布置，避免作业过程中线缆剐蹭周边设备，提升长期运行的可靠性。整体结构没有冗余的设计构件，各部分的受力路径清晰，从基座到末端执行端的力传递路径直接，能够在满足额定负载作业需求的前提下，尽可能降低整体结构的自重，提升动作的动态响应性能，适合轻负载、快节拍的自动化生产场景使用。
