单马达驱动双自由度水平保持机械臂结构

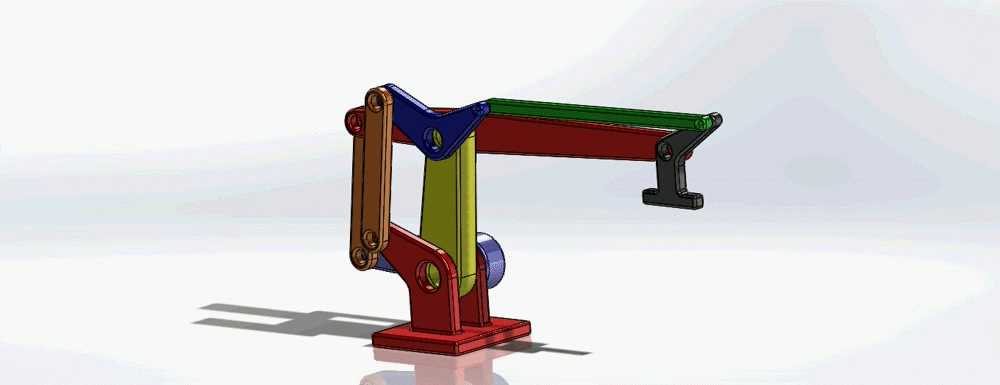

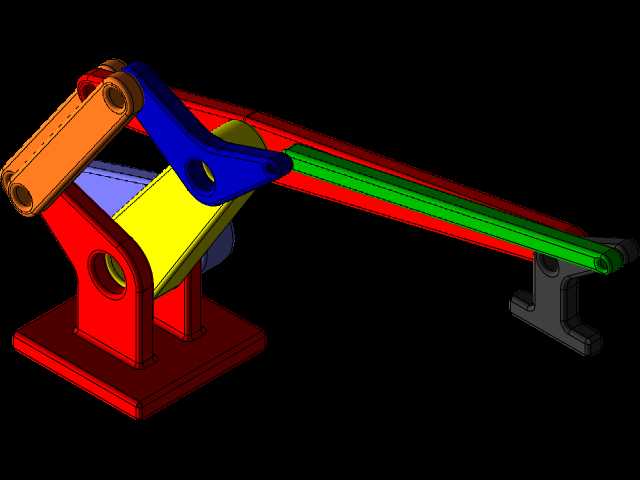

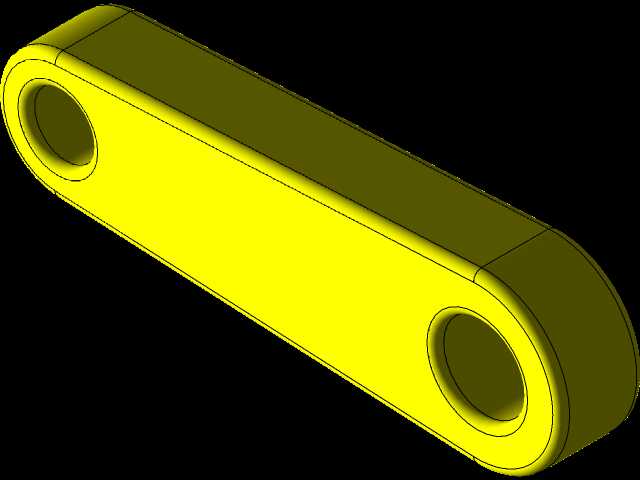

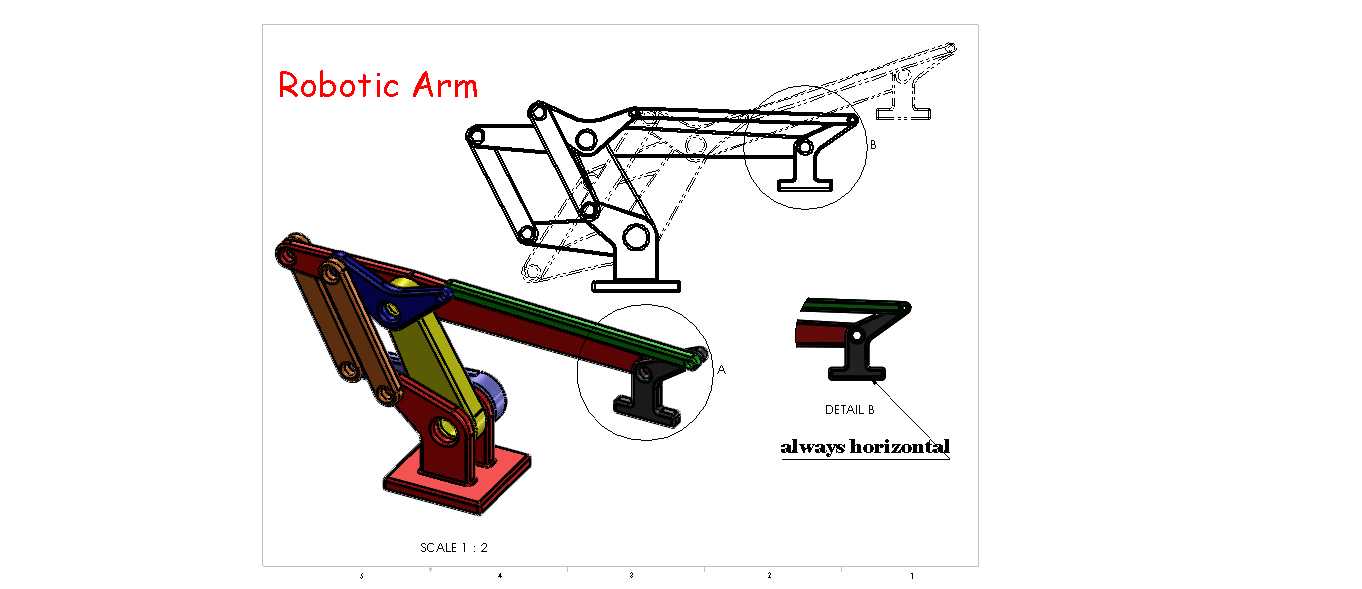

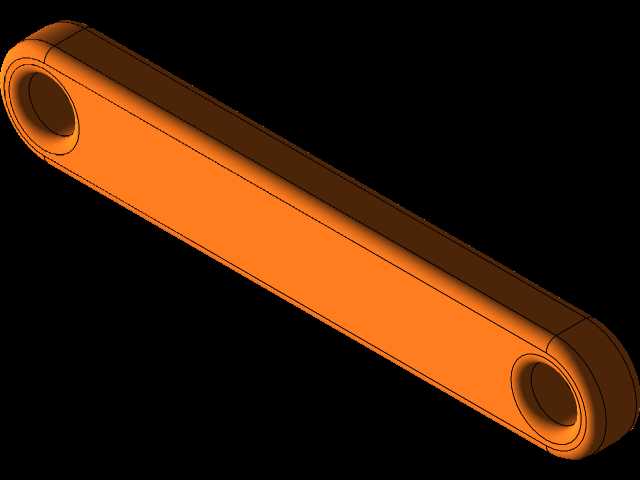

这款机械臂是面向轻载精密搬运场景开发的执行端结构，核心解决常规多轴机械臂驱动冗余、末端姿态控制复杂的痛点，可广泛应用在3C电子产线小件转运、实验室样本分拣、轻工包装工位上下料、小型装配工位工件移位等场景，尤其适配对末端水平度有严格要求的作业需求，比如承载薄型片状工件、敞口容器类物料时，可避免物料倾斜滑落、倾洒的问题。从功能特性来看，该机械臂通过特殊的连杆耦合传动设计，仅依靠单个马达作为动力源，即可同时实现两个方向的平面运动，且在整个运动行程范围内，末端执行器安装位始终保持水平状态，无需额外增加姿态调整驱动件、也无需编写复杂的多轴联动姿态补偿程序，大幅降低了设备的电控复杂度与硬件成本。在设计思路上，这款结构采用了多组平行四边形连杆的组合传动逻辑，将底座的固定支点、各段臂身的铰接点、末端安装位的连接点按照固定比例排布，利用平行四边形对边始终平行的几何特性，将单马达输出的旋转动力，通过连杆的铰接传动分解为大臂摆转、小臂伸缩联动的复合运动，同时通过连杆间的角度约束，让末端安装面始终与底座安装基准面保持平行，从机械结构层面实现末端水平姿态的硬约束，相比依靠多伺服电机插补控制保持水平的方案，不存在控制误差累积、断电姿态偏移的问题，运行可靠性更高。从安装边界与尺寸适配来看，该机械臂采用立式方形底座设计，底座预留了标准的安装固定孔位，可直接通过螺栓固定在工作台面、线体侧边或者移动小车上，安装时仅需保证底座基准面水平，即可保障全行程内的末端水平精度；臂身完全展开后的水平作业覆盖范围适配中小型工位的作业半径需求，折叠后占用空间极小，不会对工位周边的其他设备造成干涉；各连杆铰接处均采用耐磨衬套配合销轴的连接结构，既保证了传动间隙控制在极小范围内，也方便后期的维护保养，末端预留了标准的执行器安装接口，可根据实际作业需求加装夹爪、真空吸盘、小型载台等不同的执行组件，适配不同类型物料的搬运作业需求。整体结构没有冗余的复杂零件，加工难度低，普通机加工工艺即可完成所有零件的生产，组装调试流程简单，不需要复杂的参数标定即可投入使用，非常适合中小型自动化设备集成商做快速方案搭建，也可作为教学演示机构讲解连杆传动、机械臂运动原理的实物演示载体。
