立式长轴旋转电位计电子元件结构

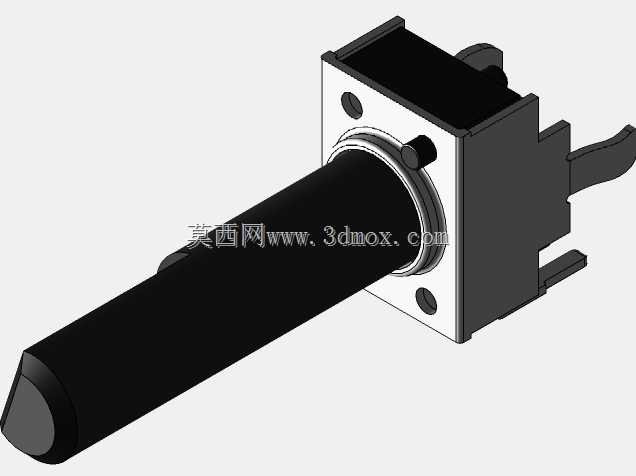

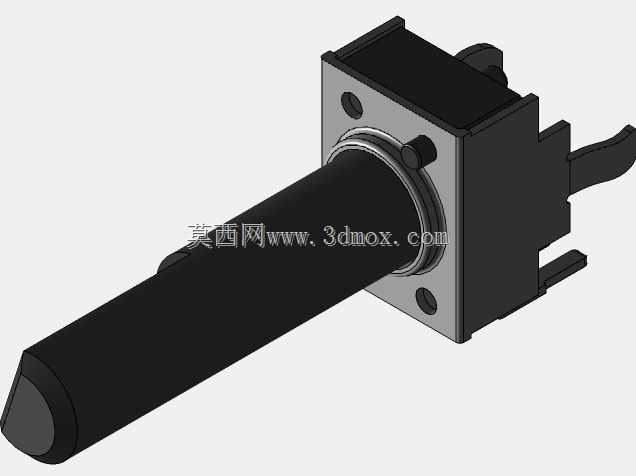

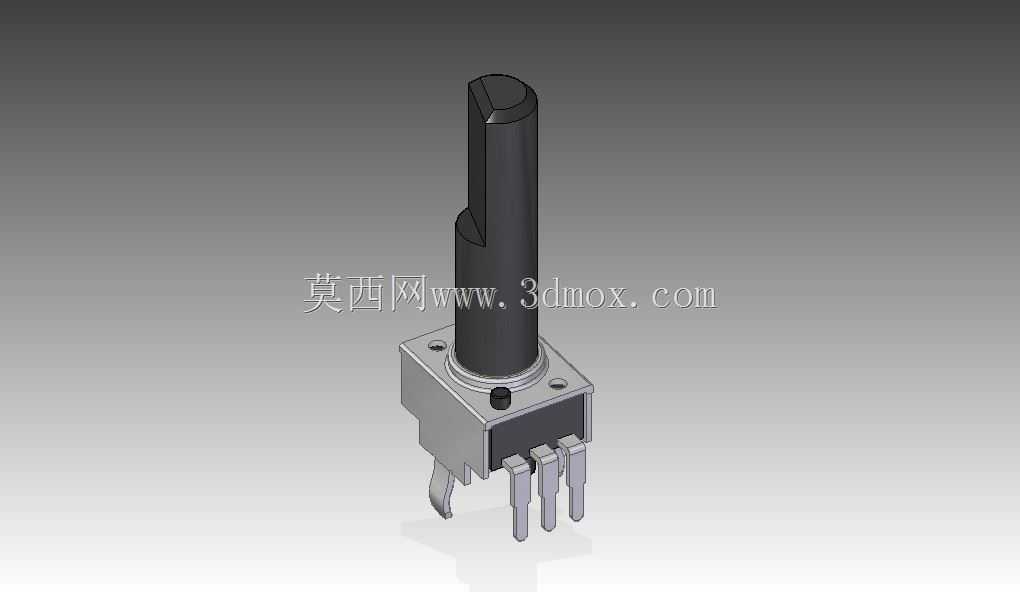

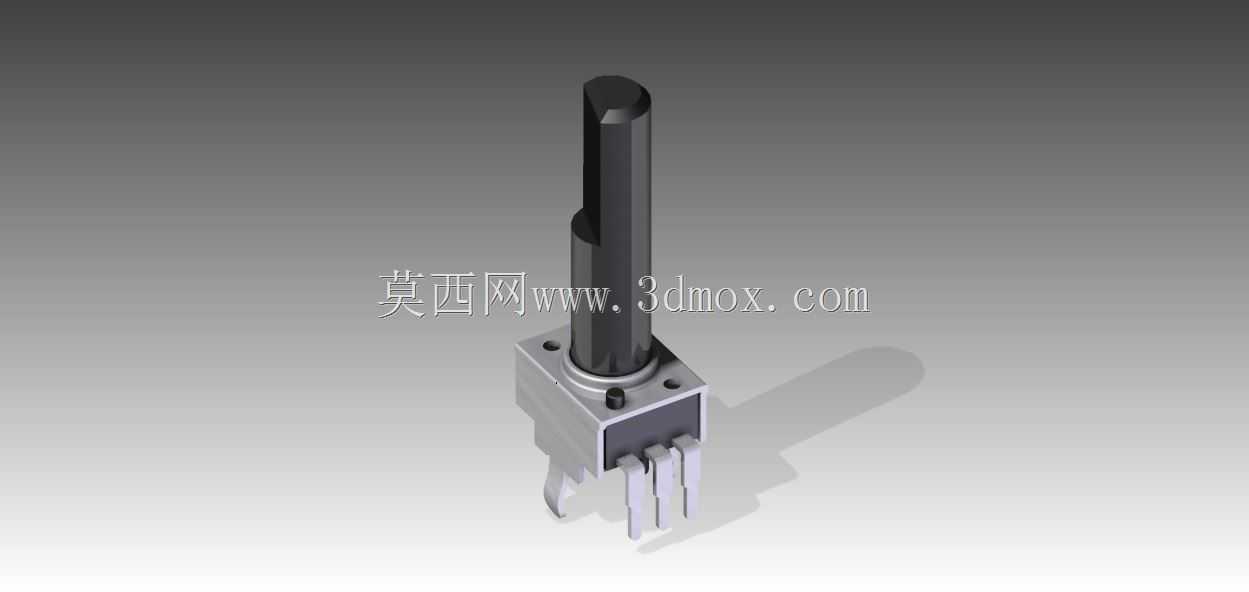

这款立式长轴旋转电位计，是面向消费电子、小型工控设备、音频调控装置开发的可调电阻类核心调控元件，在各类需要连续参数调节的电路场景中承担信号输入、参数校准、幅值调控的核心作用。日常应用场景覆盖便携音频设备的音量调节、小型实验电源的输出参数调校、消费类电子产品的功能档位切换、工控传感模块的阈值校准等领域，是小功率信号调节回路里应用极为广泛的基础电子元件。从功能特性来看，该电位计通过轴体的旋转动作带动内部碳膜层接触刷位移，以此连续改变接入回路的电阻值，实现对应电参数的线性平滑调节，长轴结构的设计可以适配带有一定面板厚度的设备外壳，无需额外加装延长轴件即可直接穿过设备面板与调节旋钮配合，大幅降低终端产品的装配复杂度。在设计思路上，这款电位计采用立式直插安装结构，底部设置三个直插式引脚，适配常规波峰焊、手工焊的PCB装配工艺，引脚间距符合通用电子元件的排布规范，可直接匹配多数通用调控电路的焊盘设计，无需额外定制PCB版型；金属固定基座搭配方形定位凸台的结构，在装配时可嵌入PCB对应的定位孔中，避免焊接过程中元件偏移，同时能承受旋钮调节时产生的径向扭力，防止引脚受外力变形断裂。轴体采用分段式金属结构，外露轴段做了削边处理，可与带D型孔的调节旋钮紧密配合，防止旋钮使用过程中出现打滑空转的问题。从安装边界来看，方形基座的占用面积极为紧凑，可在高密度排布的PCB板上灵活布局，不会挤占周边其他元件的安装空间；轴体的外露长度适配常规厚度的塑料、金属设备面板，安装后轴体顶端与面板外表面的距离可适配多数通用规格的调节旋钮，不会出现轴长过短旋钮无法固定、或是轴长过长突出面板过多影响外观的问题。基座下方的引脚长度适配常规厚度PCB的透焊要求，焊接后引脚露出PCB背面的长度符合常规电子产品的装配安全规范，不会出现引脚过长触碰其他电路造成短路的风险。整体结构在满足调节功能稳定性的前提下，尽可能压缩了元件的整体体积，适配小型化电子产品的紧凑设计需求，金属基座同时可起到一定的屏蔽作用，减少外界电磁信号对电位计调节精度的干扰，保障参数调节过程的平滑稳定，不会出现调节过程中信号跳变、参数漂移的问题。
