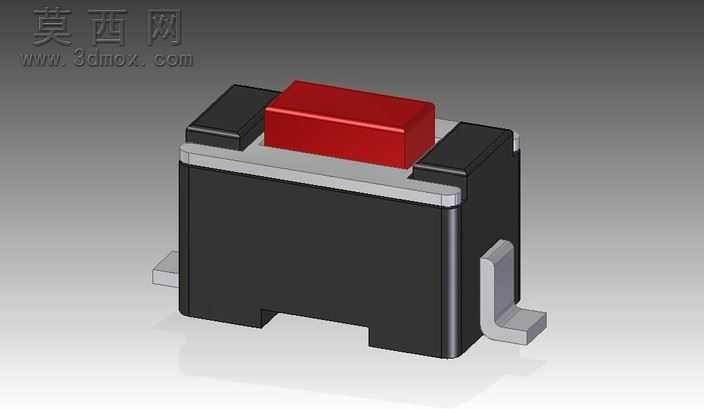

贴片式瞬时复位轻触按键结构设计

本作品为贴片式瞬时复位按键的三维结构设计，建模过程中严格遵循SMD表贴元件的工业封装规范，以实际量产的轻触开关尺寸为基准进行全参数化构建。建模阶段首先完成基座主体的轮廓绘制，采用拉伸与切除特征组合打造黑色绝缘基座的腔体结构，基座两侧设计对称的定位凸台与底部焊盘引脚，引脚的弯折角度、焊盘尺寸完全匹配SMT回流焊的工艺要求，确保模型可直接导入PCB设计软件进行封装匹配。按键帽部分采用红色醒目标识设计，通过圆角特征优化帽体边缘的触感过渡，帽体下方的触发柱与内部弹片的接触位置做了同轴度约束，保证按压过程中受力均匀无偏移。内部的金属弹片采用薄壁曲面建模，还原了蝶形弹片的弧形结构，设置了按压行程的限位结构，当按键被按下时弹片形变触接底部引脚导通电路，松开后弹片依靠自身弹性复位，精准还原瞬时通断的功能逻辑。材质渲染阶段，基座部分赋予哑光黑色阻燃工程塑料材质，调整表面粗糙度参数模拟注塑成型的细腻磨砂质感；按键帽采用亮面红色耐磨损PC材质，添加轻微的反光效果提升视觉辨识度；金属引脚与内部弹片赋予镀锡铜合金材质，还原金属的冷调光泽与轻微的氧化质感；基座顶部的密封边采用浅灰色哑光塑胶材质，区分不同结构部件的材质差异。场景搭建采用渐变灰色背景，添加柔和的侧上方主光源与底部补光，投射出柔和的阴影突出模型的立体轮廓，通过渲染参数调整让各部件的装配间隙清晰可见，直观展现产品的装配关系。设计过程中充分考虑了元件的实际使用场景，整体结构紧凑，高度符合消费类电子产品对贴片元件的薄型化要求，所有配合面均预留了合理的装配公差，既保证了按键按压的顺畅手感，也满足自动化贴装的尺寸精度要求，模型可用于电子设备的结构堆叠验证、产品展示以及教学演示使用。
