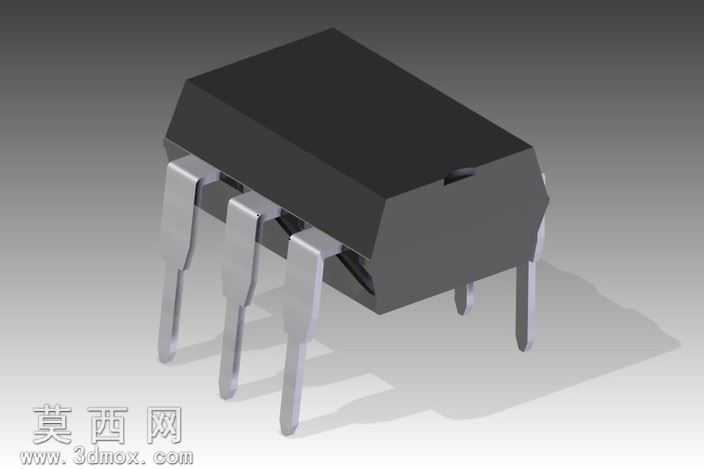

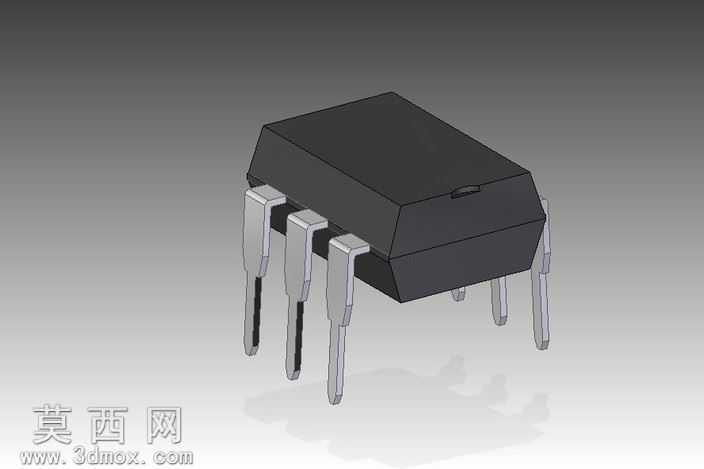

DIP-06封装4N33光电耦合器三维结构

本模型为DIP-06直插封装的4N33光电耦合器三维建模成果，建模过程严格参照官方器件手册的外形尺寸规范，在三维软件中先完成封装基座的主体轮廓绘制，通过拉伸、倒角等基础特征构建黑色塑封壳体的基础形态，壳体边缘做了符合工业注塑件的微小圆角处理，还原量产器件的真实注塑工艺特征。引脚部分按照标准DIP-6的引脚间距、引脚直径与弯折角度进行参数化建模，每根引脚的平直段、弯折段长度都严格匹配手册公差要求，金属引脚表面赋予哑光镀锡金属材质，调整材质的粗糙度与反射参数，还原真实直插引脚的半哑光金属质感，避免过度反光造成的失真。塑封壳体部分采用黑色阻燃塑料材质，调整材质的漫反射颜色与细微颗粒质感，还原环氧塑封料的哑光黑外观，同时在壳体顶面做了微小的脱模斜度处理，符合实际注塑生产的脱模工艺特征。模型内部虽然未做芯片级的细节还原，但外部结构的所有装配尺寸都完全符合行业通用标准，可直接用于PCB布局的干涉检查、整机装配的空间预留验证，也可用于电子类教学演示、产品宣传渲染素材使用。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射打出壳体的立体感，辅助光源补全引脚下方的暗部细节，避免阴影过重遮挡结构特征，背景采用渐变灰色调突出器件本身的结构轮廓，整体渲染效果真实还原工业元器件的实物质感，建模过程中所有特征都保留参数化编辑历史，可根据同系列不同型号的光电耦合器尺寸快速调整参数生成对应模型，适配不同的设计场景使用需求。
