12毫米规格扳手式钻夹头三维结构设计

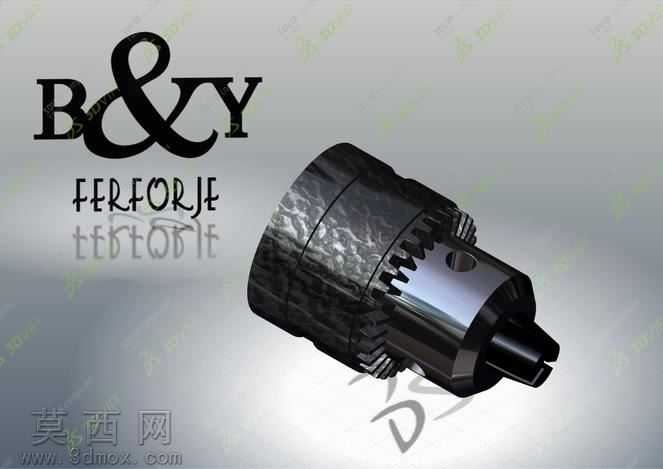

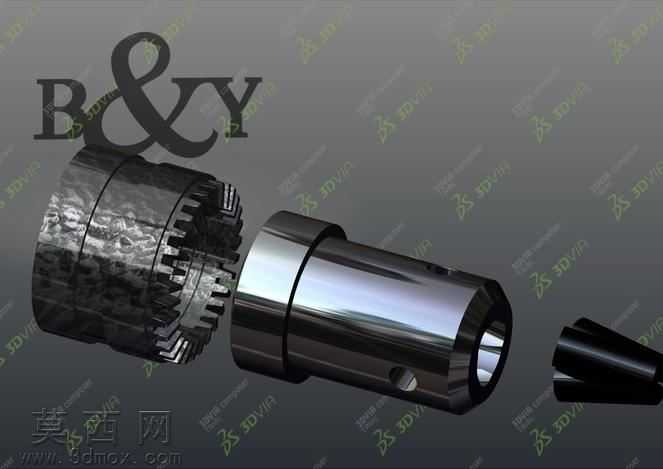

本作品为12毫米规格扳手式钻夹头的三维参数化建模成果，建模过程严格遵循机械加工行业实际量产的钻夹头尺寸规范，完整还原了该类夹持部件的全部装配结构与细节特征。建模阶段首先通过草图绘制完成钻夹头核心基体的轮廓线搭建，对夹头主体的外圆柱面、齿圈啮合段、前端夹爪伸缩锥腔分别进行独立特征构建，通过旋转、拉伸、阵列等基础建模命令完成主体毛坯结构的搭建，重点还原了夹头外壁的扳手啮合齿结构，对齿形的模数、齿距、齿高参数均按照实物1:1比例还原，保证齿形结构与配套扳手的啮合匹配度。针对夹头内部的三爪夹持结构，建模时单独构建了每一片夹爪的滑动斜面、夹持工作面以及定位卡槽结构，通过装配约束还原夹爪在锥腔内的同步伸缩运动逻辑，清晰展现夹头通过旋转外套带动三爪同步收拢、张开的机械传动原理。材质渲染阶段针对钻夹头不同部位的实际加工工艺赋予对应材质效果，夹头主体的金属外壳部分做了发黑处理的金属材质表现，还原了热处理后金属表面的细微磨砂质感与哑光金属反光特性，前端夹爪与内部传动结构采用淬硬高速钢的亮面金属材质，通过调整材质的粗糙度、反射率参数，区分出不同加工面的工艺差异，齿圈部位做了细微的倒角与磨损细节表现，还原工业零件真实的使用质感。结构设计上充分考虑了钻夹头的实际使用场景，对夹头尾部的机床连接螺纹孔、夹头中部的扳手插孔、夹爪前端的防滑夹持纹路都做了精细化建模，所有配合面均预留了合理的装配公差间隙，既保证三维模型的装配合理性，也能够直观展现该类钻夹头的装配关系与工作原理。整体建模过程兼顾了结构准确性与视觉表现效果，既可以作为机械原理教学的演示模型，也能够为同类夹持部件的设计优化提供三维结构参考，清晰展现了传统机床夹持配件的经典机械结构设计逻辑。
