适配3D打印的分体式汪克尔转子动力结构

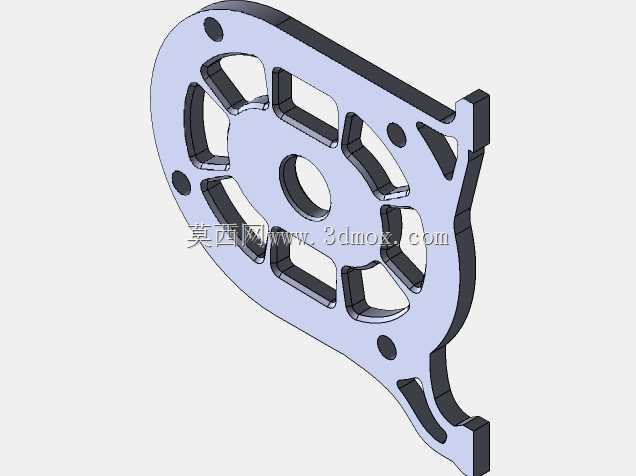

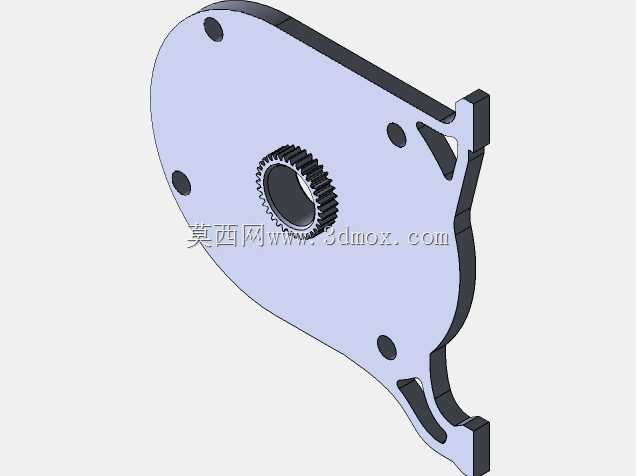

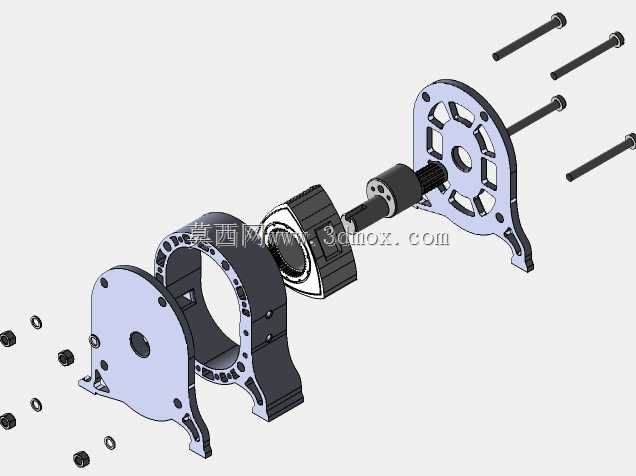

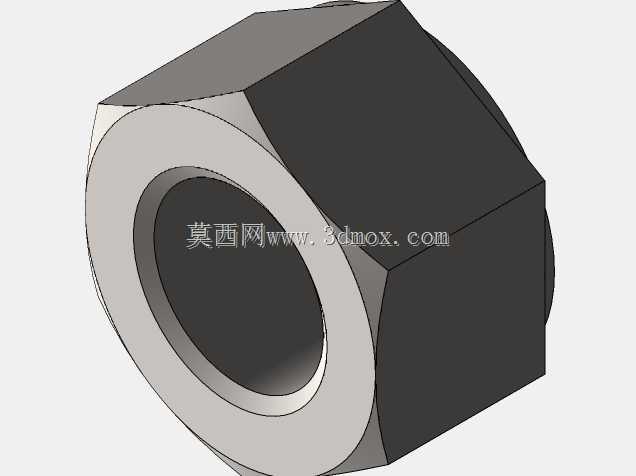

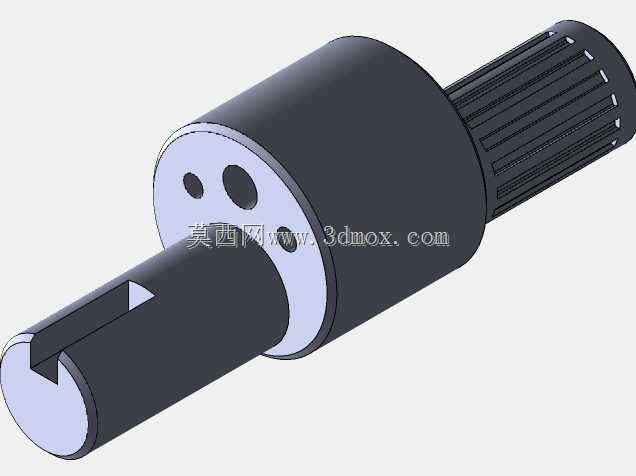

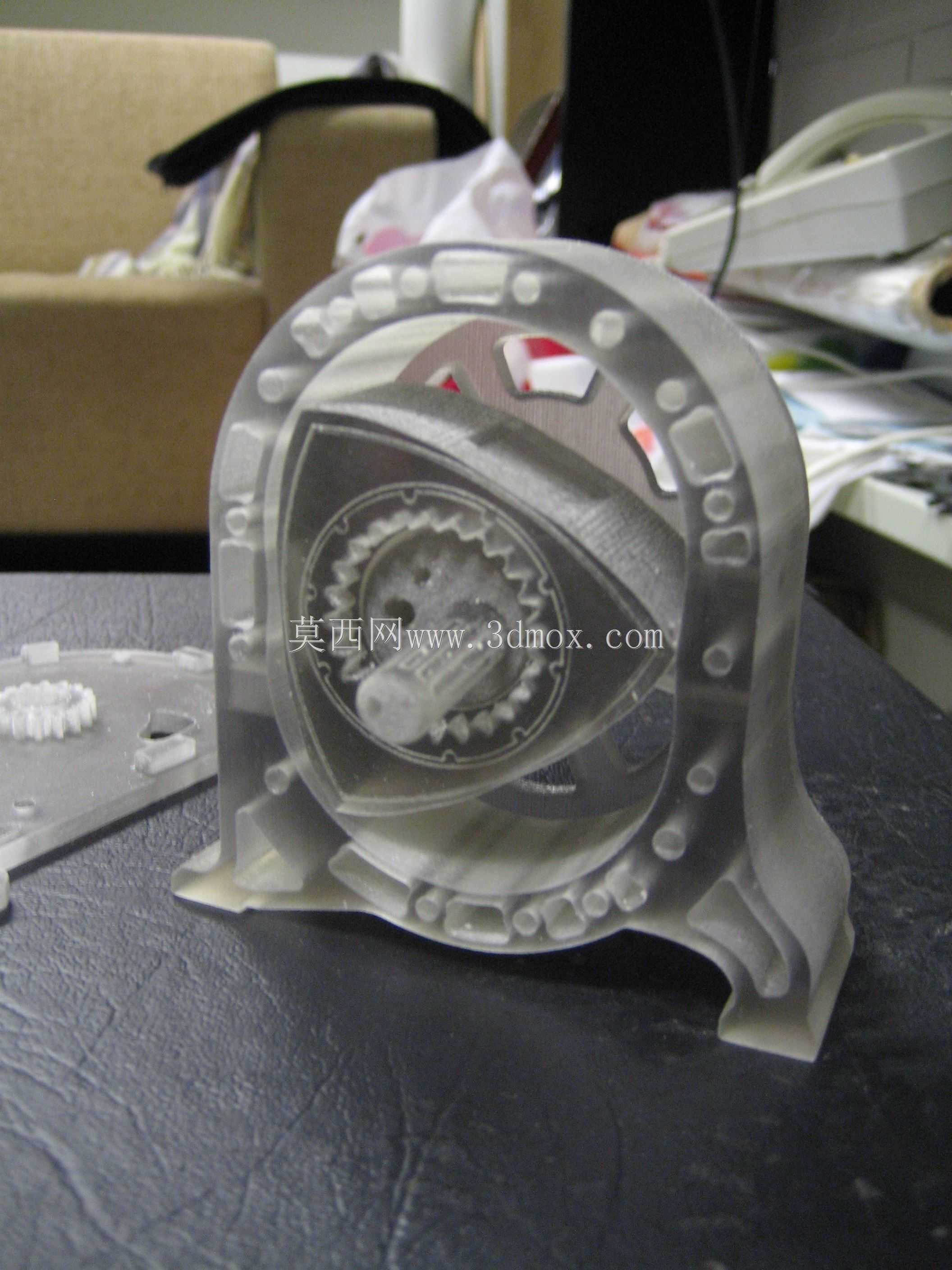

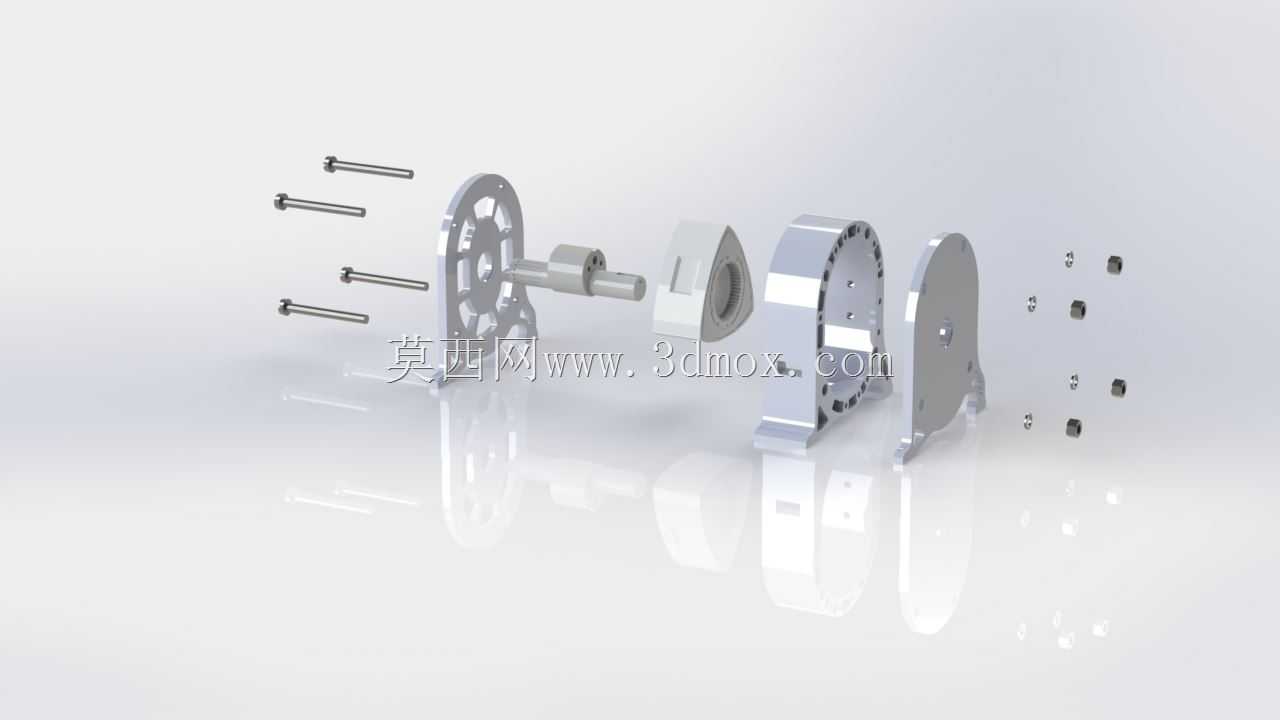

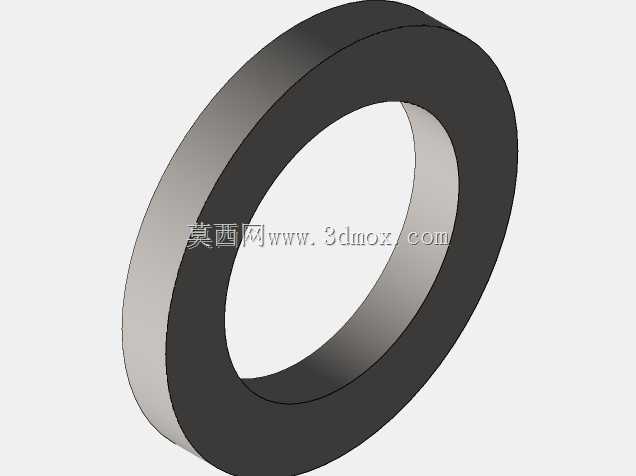

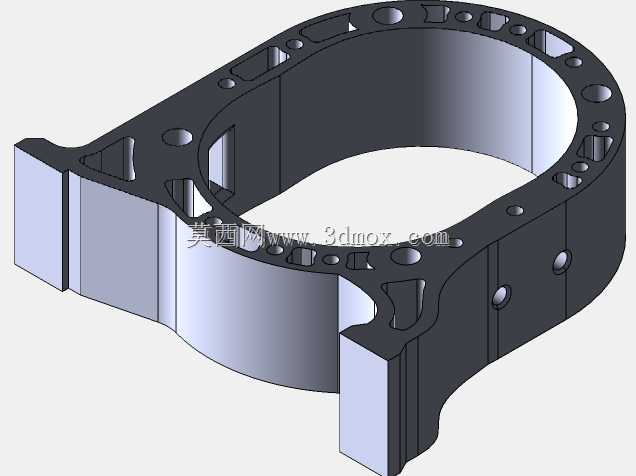

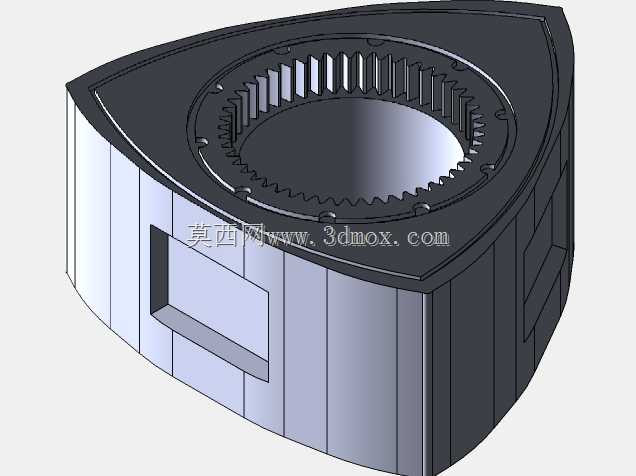

这款分体式汪克尔转子动力结构，主要面向桌面级3D打印的教学演示、创客DIY动力组件开发以及小型动力原理科普场景打造，可直接通过普通FDM或光固化3D打印设备制作成型，无需复杂的金属加工工序即可完成整套动力单元的组装，适合中小学科创课堂、高校机械原理实训、创客空间小型动力装置研发等场景使用，能够直观展示三角转子旋转做功的完整运行逻辑，填补了低成本可运行转子动力演示教具的市场空白。整套结构采用模块化拆分设计，将传统汪克尔结构的缸体、端盖、三角转子、偏心输出轴、密封组件、紧固连接件全部拆分为独立可打印部件，每个部件的打印摆放角度都经过优化，无需额外添加大量支撑即可完成打印，大幅降低了打印失败率与后处理工作量。设计过程中特意调整了各部件的配合公差，预留了0.2-0.3mm的装配间隙，适配PLA、PETG等常用3D打印耗材的成型收缩率，组装时仅需配套对应规格的标准紧固件即可完成拼接，无需额外粘接或定制连接件。功能层面，这套结构完整还原了汪克尔动力的进气、压缩、做功、排气四个工作行程，组装完成后通入低压压缩空气即可驱动转子持续旋转输出扭矩，可作为小型展示装置的动力源，也可搭配转速传感器、扭矩测试组件完成转子动力的基础性能实验，帮助学习者快速理解无往复活塞式动力的运行优势。外形尺寸方面，整套结构组装完成后整体为直径80mm、长度110mm的圆柱类形态，安装端预留了四个直径4mm的固定孔位，孔位中心距为60mm，可直接固定在标准铝型材框架或定制安装基板上，输出轴采用直径6mm的标准圆轴设计，可直接配套小型联轴器连接负载，适配各类桌面级小型演示装置的安装边界。设计时特意简化了传统汪克尔结构的复杂密封结构，采用端面贴合密封的形式，既保证了低压驱动下的气密性要求，又降低了打印与组装难度，让没有专业机械加工经验的创客也能顺利制作出可正常运行的转子动力装置。
