卡丁车配套液力变矩传动组件结构设计

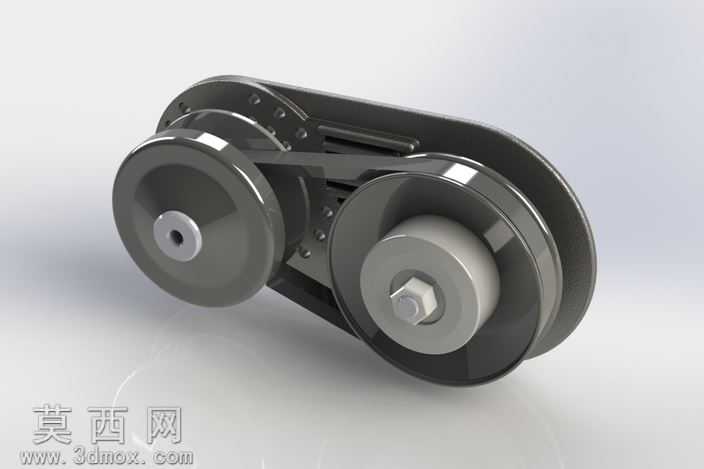

本作品为卡丁车动力传输场景设计的液力变矩传动组件三维建模成果，建模过程严格遵循机械传动设计逻辑，先完成核心传动参数的推演计算，确定带轮节圆直径、中心距、传动比匹配关系，再通过三维建模软件逐零件完成特征构建。建模阶段优先采用参数化草图驱动特征的方式，对主动带轮、从动带轮、传动皮带、安装支架、锁紧紧固件等零件分别建模：带轮部分先绘制轮槽截面草图，通过旋转特征生成带轮基体，再对轮缘、轮毂安装孔、键槽、锁紧端面等细节做切除特征处理，严格匹配液力变矩器输出端的1英寸安装孔尺寸要求，保证孔位公差符合装配需求；传动皮带采用扫描特征生成，精准贴合两个带轮的轮槽曲面，还原皮带张紧状态下的形态；安装支架通过拉伸、切除、阵列孔位等特征完成，兼顾结构强度与轻量化需求，所有安装孔位均做同轴度约束，保证装配后无干涉问题。材质与渲染阶段，针对不同零件匹配对应工业材质：带轮与金属支架采用哑光铸铁材质，调整金属粗糙度、反射率参数还原铸铁件的磨砂金属质感，端面加工区域做高光金属处理区分加工面与毛坯面；传动皮带采用黑色氯丁橡胶材质，添加细微的橡胶纹理与哑光漫反射属性，还原工业皮带的真实触感；锁紧螺栓、螺母等标准件采用镀锌钢材质，添加轻微的金属高光与镀层质感。装配阶段严格按照实际机械装配逻辑添加配合约束，带轮与安装轴采用同轴配合、端面贴合配合，皮带与带轮槽添加相切约束保证贴合度，支架与各安装点添加重合、同轴约束，完成装配后做全局干涉检查，确认所有零件无运动干涉。设计思路上围绕卡丁车动力输出的扭矩转换需求，通过液力变矩器搭配带轮传动的结构，实现动力输入端与输出端的柔性扭矩传递，可适配电动机驱动的卡丁车动力系统，建模过程中对关键安装尺寸做反复校核，尽可能还原实物的尺寸比例，仅在非关键工艺细节处做合理简化，既保证模型的结构准确性，也兼顾模型的可用性，可用于传动结构教学演示、卡丁车改装方案验证、机械设计参考等场景，整体模型结构完整，细节表现到位，清晰展现了液力变矩传动组件的工作形态与装配关系。
