绞车用绳索电缆导向导缆器结构

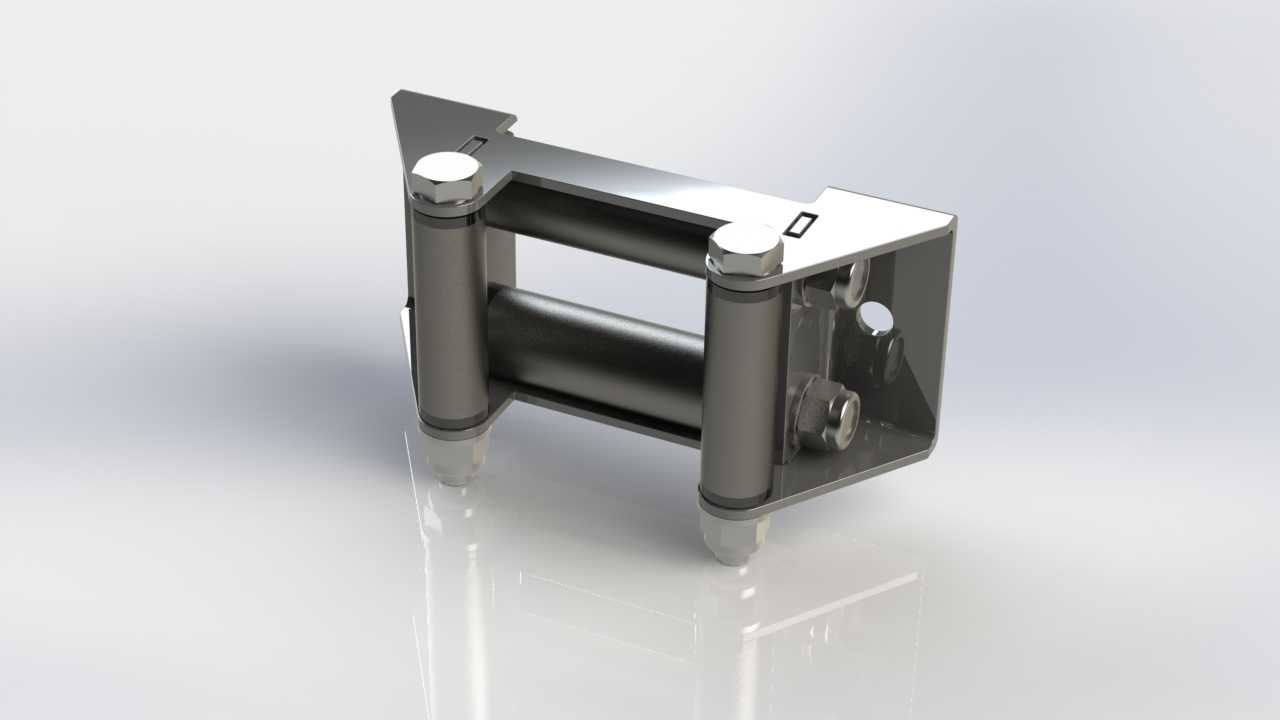

　　在工程起重、特种作业车辆、户外线缆布设等场景中，绞车收放绳索或电缆时极易出现排绳紊乱、线缆与机架硬摩擦、偏载磨损外层护套的问题，这款导缆结构正是针对这类实际工况痛点设计的导向承载构件。从结构组成来看，主体采用双侧立式支撑臂搭配上下平行设置的导向辊轴结构，两个辊轴之间预留的过线间隙可根据适配的绳索或电缆直径做对应调整，辊轴两端采用带六角头的销轴式装配结构，既保证辊轴可绕自身轴线自由转动，将绳索收放过程中的滑动摩擦转化为滚动摩擦，大幅降低线缆外层的磨损速率，也方便后期维护时快速拆卸更换磨损的辊轴部件。两侧的支撑立板采用折弯成型的钢板结构，立板上预留的安装孔位完全匹配常规绞车机架的安装端面，安装时无需对原有绞车结构做额外打孔改造，

　　可直接通过螺栓紧固在绞车出绳端的预设位置，立板外侧的折弯翻边既提升了整体构件的结构刚性，避免大载荷拉拽时支撑臂出现外张变形，也能对绳索的横向窜动形成物理限位，防止绳索在大角度偏拉时从辊轴间隙中脱出。设计过程中优先考虑了野外作业的复杂工况，辊轴表面做了硬化处理，可承受砂石颗粒嵌入绳索后带来的磨粒磨损，支撑臂的边角位置全部做了圆弧过渡处理，避免尖锐棱边刮蹭线缆外层的橡胶或编织护套。从安装边界来看，整体结构的横向宽度控制在常规5-10吨级绞车的出绳口宽度范围内，纵向突出机架的尺寸不超过200毫米，不会在车辆或设备行进过程中与周边障碍物发生剐蹭，底部的支撑脚长度可根据安装面的高度差做适配调整，

　　保证两个导向辊轴的轴线始终与绞车卷筒的轴线保持平行，避免因安装偏斜导致绳索收放时出现单侧受力集中的问题。实际使用过程中，当绞车以不同角度收放绳索时，绳索可在两个辊轴之间的间隙内自由滑动，同时带动对应接触的辊轴转动，无论是水平方向偏拉还是垂直方向带角度牵引，都能将绳索的出绳方向平顺引导至绞车卷筒的对应排绳位置，减少卷筒排绳时的乱绳、咬绳现象，尤其在电缆收放场景中，可避免电缆因过度弯折导致的线芯断裂、护套破损问题，大幅提升线缆与绳索的使用寿命。结构上没有多余的冗余设计，所有受力部位都做了对应的加强处理，支撑臂与安装底板之间采用满焊连接，焊后做了应力消除处理，避免长期受交变载荷作用出现焊缝开裂的问题，辊轴内部镶嵌有自润滑衬套，无需频繁加注润滑脂即可保证长期转动顺畅，适合在无日常维护条件的野外作业场景下长期使用。
