平板拖挂车承载车架结构三维设计

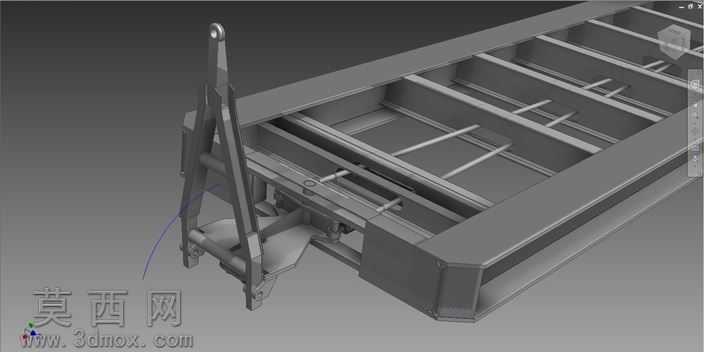

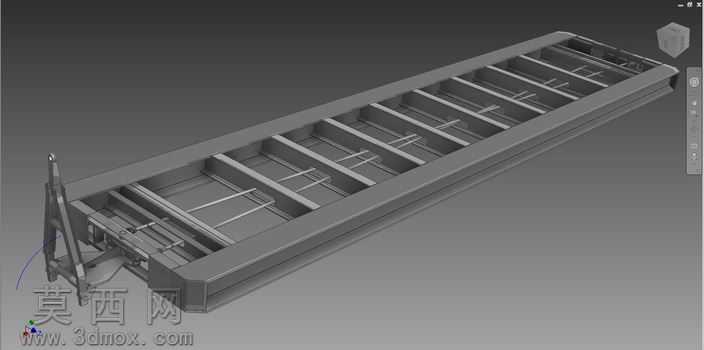

本作品为平板类拖挂车的承载车架三维设计，是创作者首次完成的完整机械结构设计作品。建模阶段采用Autodesk Inventor完成全参数化三维建模，严格遵循拖车车架的实际受力逻辑搭建整体结构：整体采用长条形框架式布局，两侧设置通长的主承重纵梁作为核心受力构件，纵梁之间等距布置多道横向加强横梁，通过横梁将两侧纵梁刚性连接，形成稳定的网格状承载基底，有效分散承载过程中的弯曲应力与扭转应力，避免局部应力集中导致的结构变形。车架前端集成牵引连接结构，预留了与牵引车头对接的铰接安装位，配套设置牵引销、连接支座等细节结构，保证牵引连接的可靠性；车架主体的梁体采用矩形截面型材的建模逻辑，还原了钢制型材的结构特征，各梁体之间的连接部位按照焊接工艺要求做了贴合处理，还原实际焊接装配的贴合面特征，保证结构连接的合理性。渲染阶段采用哑光金属材质赋予整体车架，还原钢制焊接车架的真实质感，通过灰度渐变背景突出车架主体结构，视角选取斜向等轴测视角，可同时展示车架的整体长度、横向布局、前端牵引结构以及内部横梁的排布逻辑，清晰呈现整体框架的结构层次。设计过程中重点考量了平板拖车的承载需求，通过等距布置横梁的方式保证车架台面的整体平整度与承重能力，避免承载货物时出现台面凹陷变形；整体结构无冗余设计，在保证结构强度的前提下尽可能简化构件排布，兼顾结构可靠性与生产加工的工艺可行性，各构件的尺寸比例参考常规平板拖车的实际参数设定，保证结构比例协调，符合实际工程设计的基本逻辑，完整呈现了拖车承载车架的核心结构特征。
