运动型竞速自行车车架结构设计

该自行车车架作为整车的核心承载基体，是决定骑行性能、操控手感与使用寿命的关键部件，广泛适配公路竞速、山地越野等专业运动骑行场景，也可用于城市高端运动通勤车型的装配搭建。在实际骑行过程中，车架需要承接骑行者的体重载荷，传递踩踏发力的扭矩，同时缓冲路面颠簸带来的冲击，还要为前叉、轮组、传动系统、刹车组件、座垫等所有整车零部件提供精准的安装定位基准，其结构合理性直接决定了整车的刚性表现、重量控制与骑行舒适度。

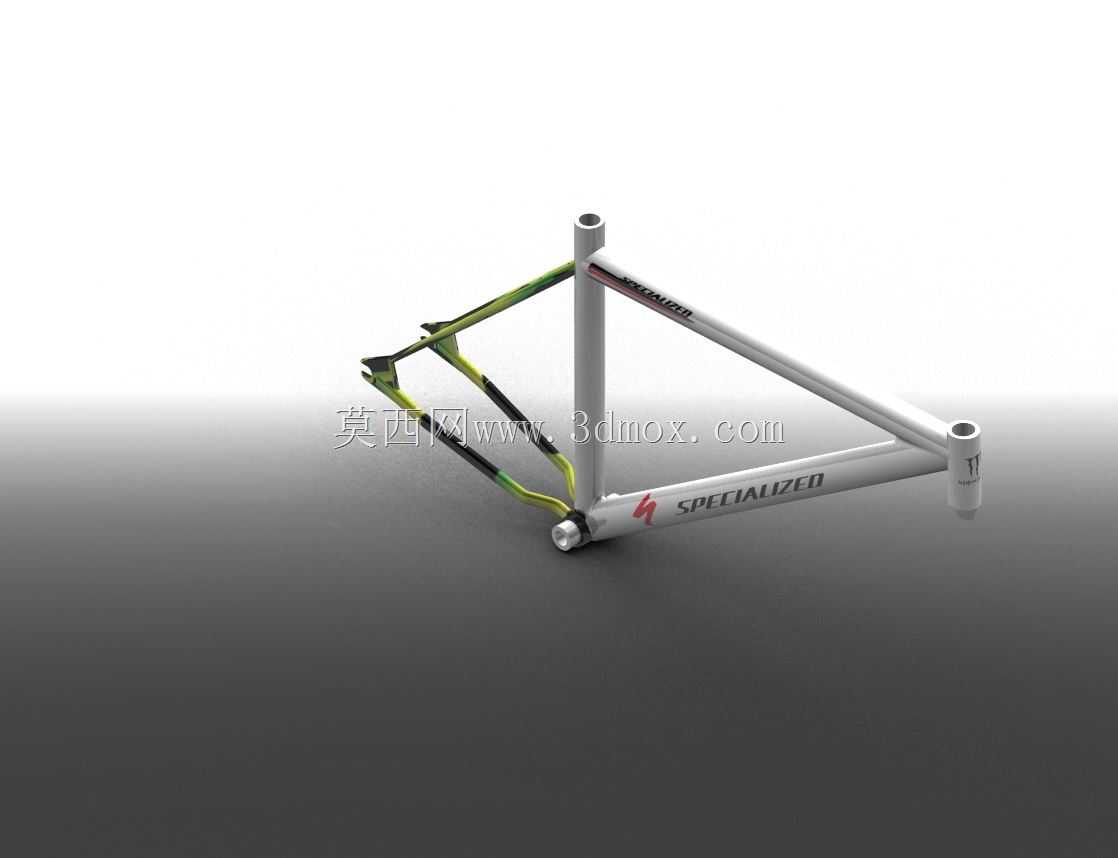

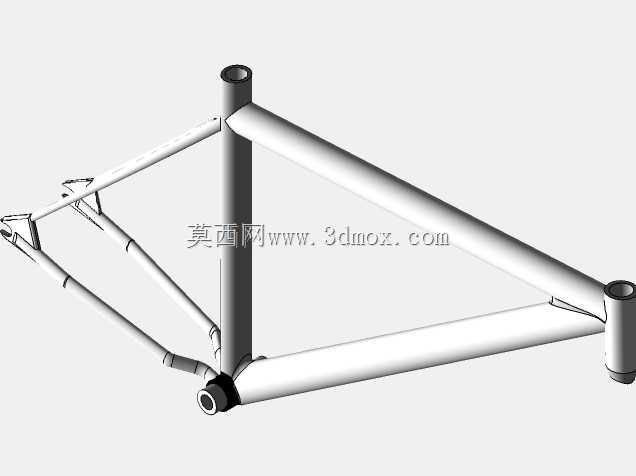

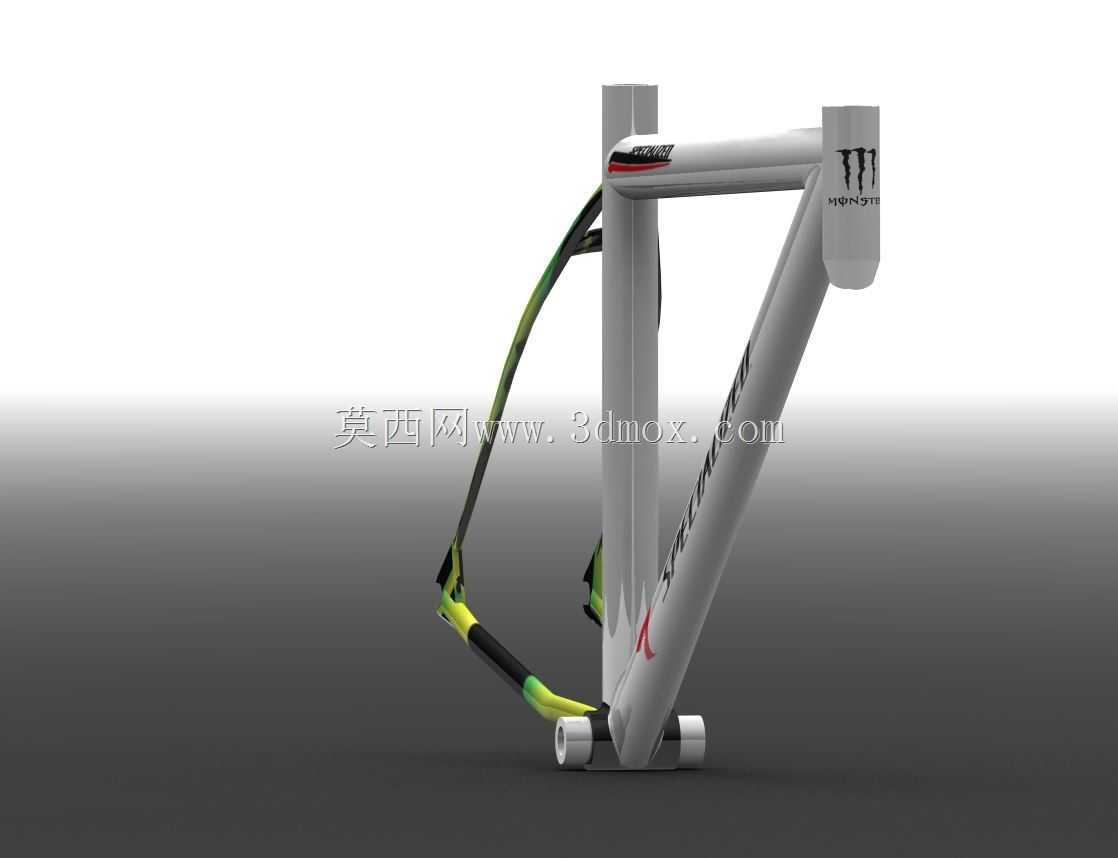

这款车架采用经典的菱形三角桁架结构设计，上管、下管、立管、后上叉、后下叉通过五通位置、头管位置、后尾勾位置形成多组稳定的三角受力结构，能够在保证整体结构刚性的前提下最大化降低材料冗余，实现轻量化设计目标。头管位置预留标准口径的前叉安装位，可适配主流规格的椎管前叉，保证转向操作的灵活度与连接强度；五通位置采用一体化设计的安装接口，能够匹配压入式或螺纹式中轴组件，确保踩踏发力时的扭矩传递效率，减少发力泄力的问题；立管位置预留标准口径的座管安装通道，可适配不同管径规格的座管与座垫组件，满足不同身高骑行者的坐姿调节需求；后叉位置的开档尺寸符合运动自行车的通用安装标准，可适配快拆或桶轴结构的后轮组，同时预留了碟刹或圈刹组件的安装位，能够兼容不同类型的刹车系统配置。

设计过程中充分考虑了骑行过程中的受力分布特点，下管作为承接头管与五通的核心受力部件，采用变径截面设计，在头管连接位置加大截面尺寸提升抗冲击能力，在五通位置做加厚处理应对踩踏扭矩的反复作用；后上叉与后下叉采用扁平化的截面造型，在保证纵向承载刚性的同时，能够过滤路面传来的细微震动，提升长距离骑行的舒适度；后尾勾位置采用可替换式结构设计，在发生摔车碰撞导致尾勾变形时，无需更换整个车架即可快速修复，降低后期维护成本。整体车架的安装边界完全符合运动自行车的通用装配规范，各安装位的同轴度、平行度公差控制在高精度范围内，能够保证轮组转动顺畅、传动系统换挡精准、刹车组件制动平稳，不会出现安装错位导致的零部件摩擦、异响等问题。车架表面采用流线型的造型处理，在降低骑行风阻的同时，也预留了涂装与品牌标识的展示区域，兼顾性能表现与外观质感。
