BMX小轮特技自行车结构设计

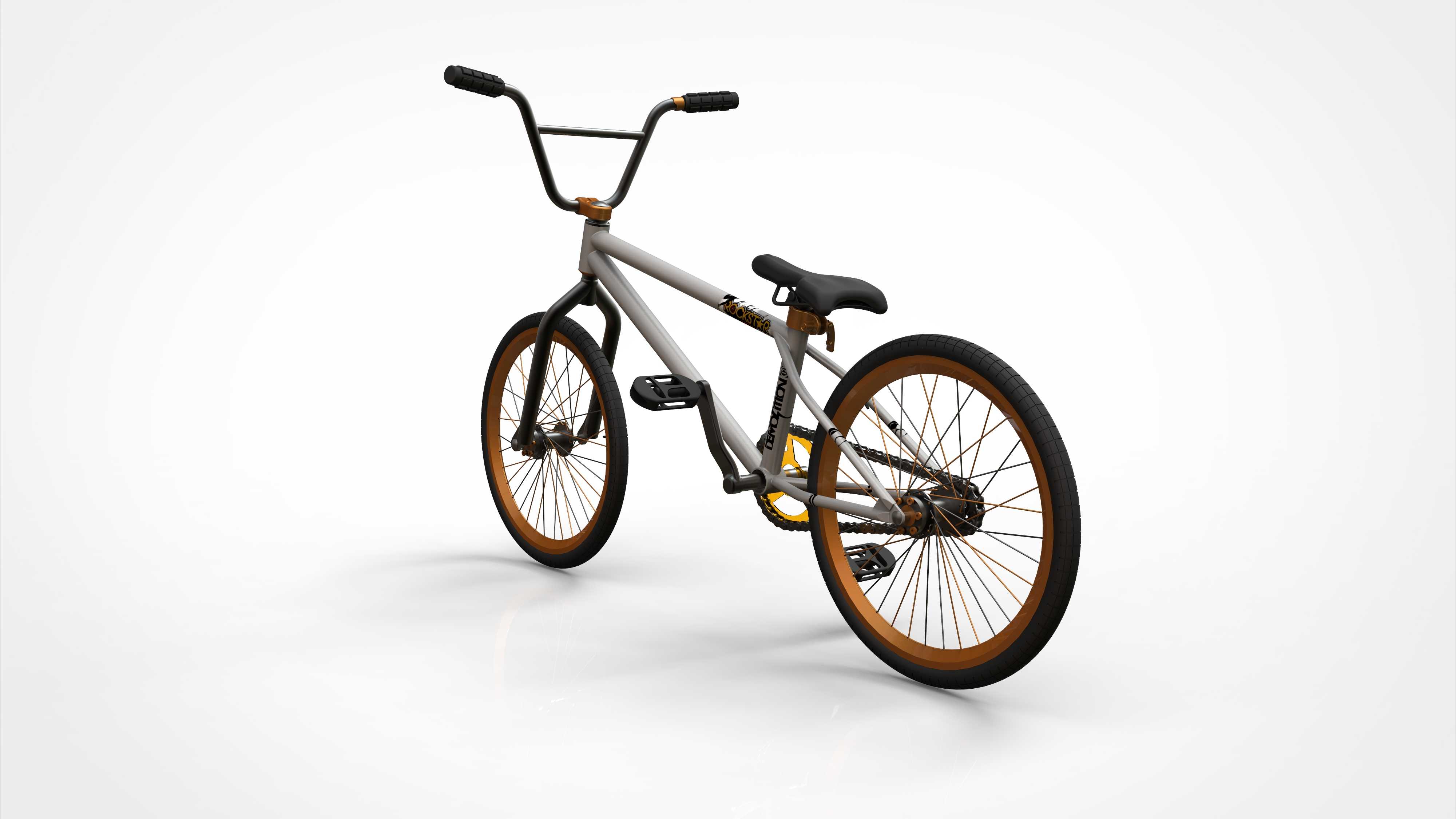

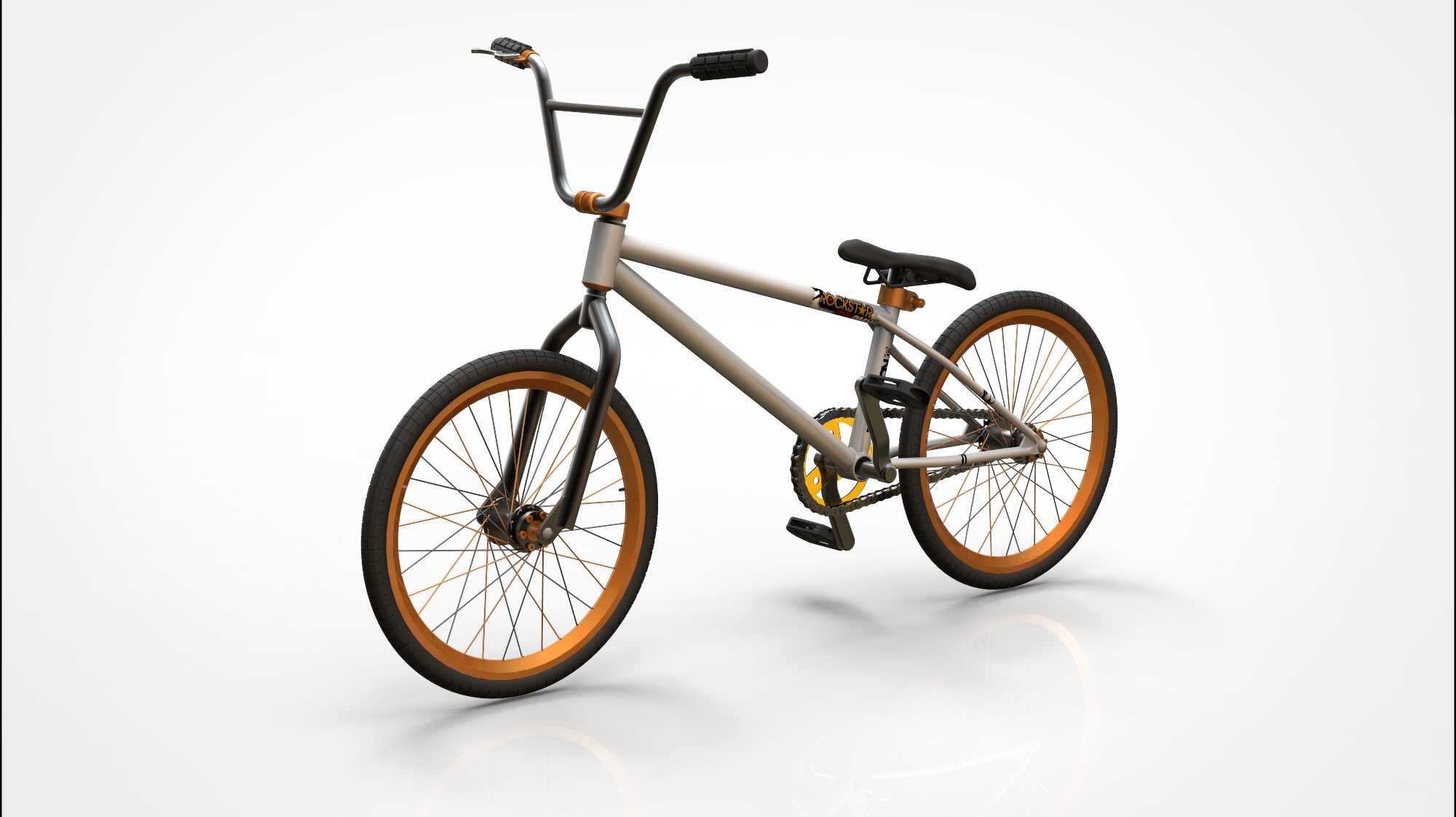

这款小轮车的结构设计完全围绕极限特技运动的使用场景展开，区别于普通通勤自行车的载荷逻辑，整车所有受力部件的强度冗余都按照特技动作的瞬时冲击载荷做匹配。日常使用场景覆盖街式特技、场地腾跃、平地花式等多个极限运动分支，不同使用场景下的受力边界在建模阶段就做了针对性的结构校核。从功能特性来看，整车采用短轴距布局，前后轮轴的水平间距控制在适配快速转向与腾跃落地的合理区间，车把采用高抬升的U型结构，抬升高度满足特技动作中车手站立操控的握持需求，把套表面做防滑纹理设计，避免大动作操控时出现滑脱。车架主体采用变径管材拼接，头管位置做加厚补强处理，应对腾跃落地时前轮带来的纵向冲击，中轴位置采用一体式焊接结构，连接五通与后下叉的部位做圆弧过渡，避免应力集中导致的车架断裂，后三角结构采用短后下叉设计，提升后轮抬升动作的操控响应速度。传动系统采用单速固定比结构，没有冗余的变速组件，避免特技动作中变速部件磕碰损坏，牙盘与飞轮的传动比经过匹配，兼顾平地加速的踩踏效率与腾跃时的曲柄操控空间，曲柄长度控制在避免踏板碰擦地面的合理范围，踏板表面做防滑钉结构设计，提升鞋底与踏板的接触摩擦力，即使在腾空状态下也能保证脚部与车体的相对位置稳定。轮组部分采用加厚双层轮圈，辐条采用交叉编法，每根辐条的预紧力都按照冲击载荷做均匀调校，车胎采用高压宽胎设计，胎面纹路兼顾硬质场地的抓地力与耐磨特性，胎壁厚度做加强处理，应对落地时的侧向挤压与障碍物磕碰。制动系统采用后置夹器设计，走线沿车架下管内侧布置，避免特技动作中管线剐蹭障碍物，制动力度经过调校，既可以满足快速减速的需求，也不会出现抱死导致的车轮打滑。座垫采用窄型薄款设计，安装高度低于车把平面，不影响车手站立做动作，座杆采用快拆锁紧结构，方便根据不同动作需求快速调整座垫高度。设计过程中，所有转动部件的安装边界都做了干涉校验，车把转动到最大角度时不会与车架、前轮发生碰擦，曲柄转动到任意角度都不会与后下叉、链条发生剐蹭，整车的重心位置经过反复调整，落在前后轮轴的中心偏前位置，保证腾跃过程中车体的姿态平衡，落地时前后轮可以均匀分担冲击载荷。针对不同特技动作的受力特点，车架管材的壁厚做了差异化设计，经常承受冲击的下管、后下叉部位采用更厚的管材，上管等受力较小的部位适当降低壁厚，在保证结构强度的前提下控制整车重量，提升操控灵活性。所有焊接位置的焊缝都做平滑过渡处理，既减少应力集中点，也避免尖锐焊缝对车手造成磕碰伤害。整车的所有连接紧固件都采用防松设计，应对持续的振动与冲击载荷，避免长时间使用后出现部件松动的问题。
