手持柑橘类水果手动榨汁器结构设计

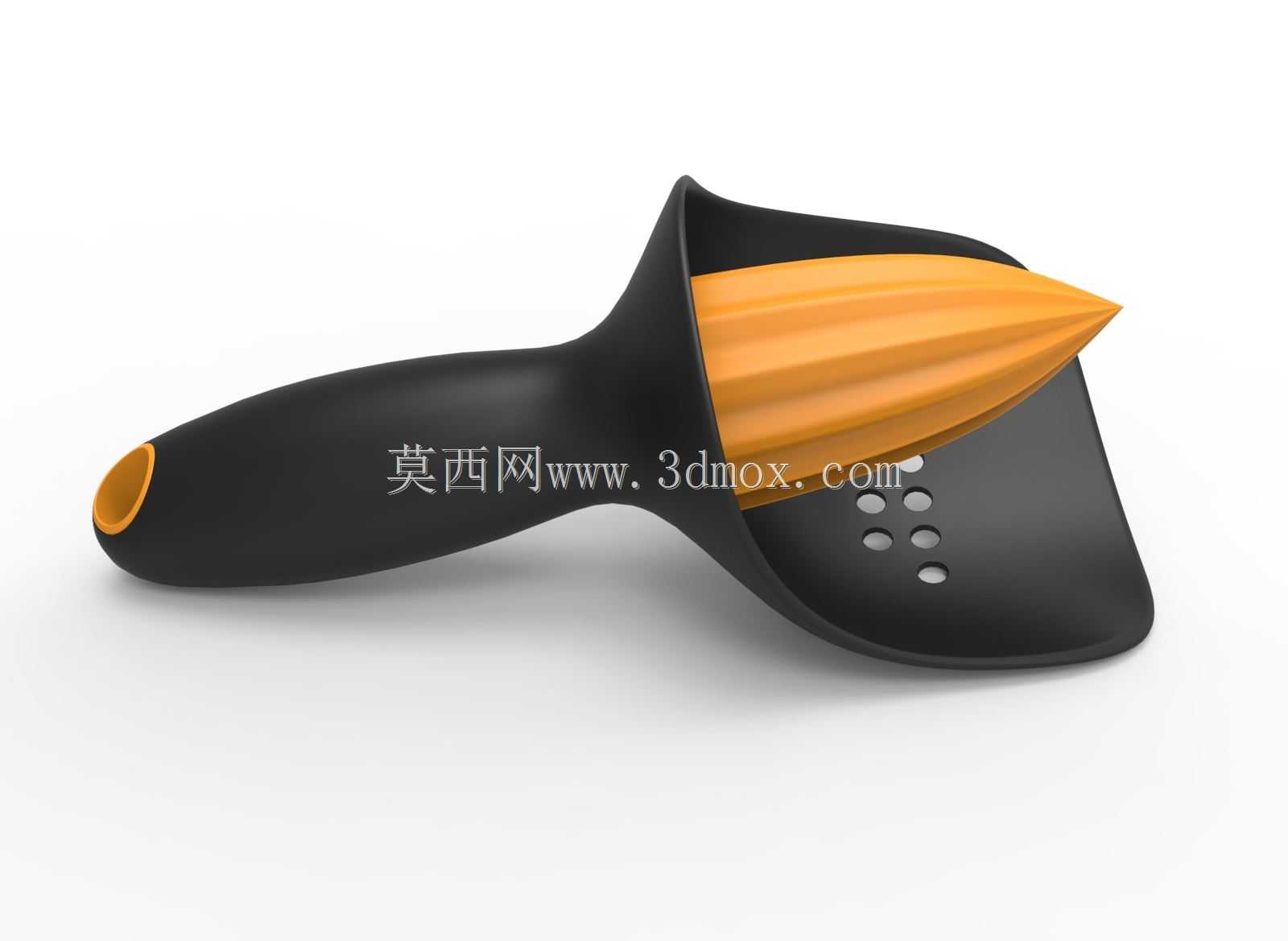

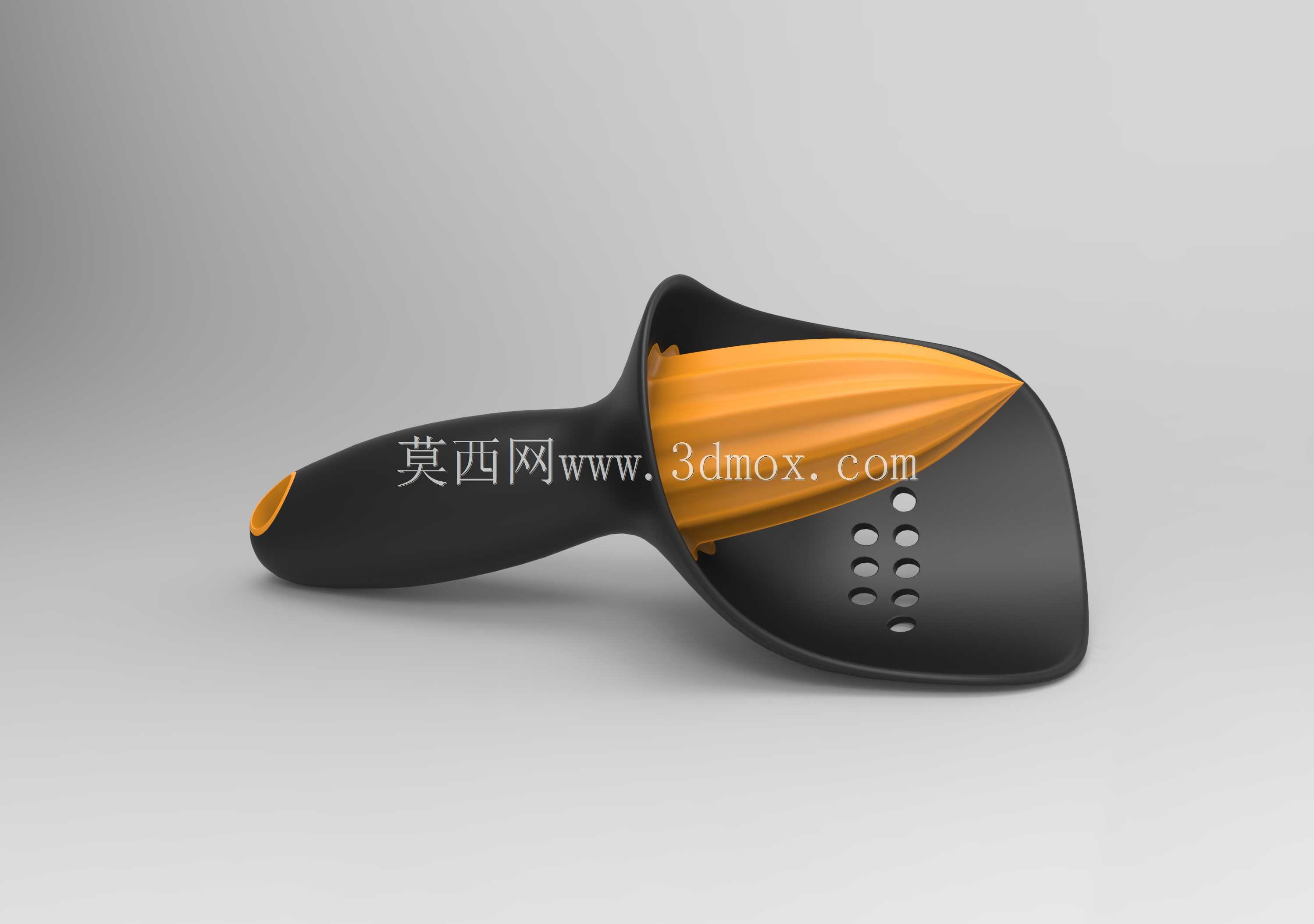

这款手动榨汁器具主要面向家庭厨房、轻食饮品店、户外露营场景的鲜榨果汁需求，无需电力驱动，依靠手部按压力度完成柑橘类水果的榨汁作业，适配橙子、柠檬、青柠等常见芸香科柑橘属水果，相比电动榨汁设备，它没有复杂的电路与旋转刀头结构，清洗维护难度极低，没有易损的电气部件，使用寿命更长，也不存在用电安全隐患，适合对鲜榨果汁有少量、即时需求的使用场景。从结构设计来看，整体采用一体化手持 ergonomic 握柄与榨汁头、集汁滤槽整合的布局，握柄做了贴合掌心弧度的曲面收窄设计，尾端做了圆弧包边处理，避免长时间握持施力时硌手，握柄表面做了细微的磨砂防滑纹理，即使手部沾有果汁水渍也能稳定握持，不会出现打滑脱手的问题。榨汁头采用圆锥凸棱结构，棱边做了0.3mm的圆角处理，既可以在水果按压旋转时充分刮擦果肉囊胞，挤出果汁，又不会因为棱边过于锋利划破果皮内层的白瓤，避免果汁混入过多白瓤的苦涩味。集汁滤槽与榨汁头衔接处设计了6个等距分布的圆形滤孔，滤孔直径4mm，刚好可以阻挡果籽与大块果肉残渣，让果汁顺畅流入下方承接容器，滤槽边缘做了向上翘起的挡边，角度为15度，在榨汁过程中可以避免果汁从侧边溢出，顺着挡边的导流弧度全部流向滤孔位置。整体外形尺寸控制在长度180mm、最大宽度85mm、高度70mm的范围内，不需要额外的安装固定结构，使用时直接放置在杯口或者平置在台面上即可作业，收纳时可以直接放入厨房抽屉或者露营装备收纳包，不占用过多储物空间。设计过程中针对受力薄弱位置做了壁厚加强处理，握柄与滤槽衔接位置的壁厚从2mm逐步加厚到3.5mm，避免长期按压施力出现衔接处断裂的问题，榨汁头根部做了环形加强筋，分散水果按压时的集中应力，即使施加较大的按压力度也不会出现榨汁头弯折变形的情况。整体结构没有多余的拼接缝隙，所有转角位置都做了圆弧过渡，不存在清洁死角，使用后直接在流动水下冲洗即可完成清洁，不需要拆解额外部件，适配日常高频次的短时间使用需求，相比大型榨汁设备，它的作业效率虽然不适合大批量榨汁，但针对单杯份的鲜榨需求，操作流程更短，准备与收尾的时间成本更低。
