简易结构空气驱动气动发动机三维设计

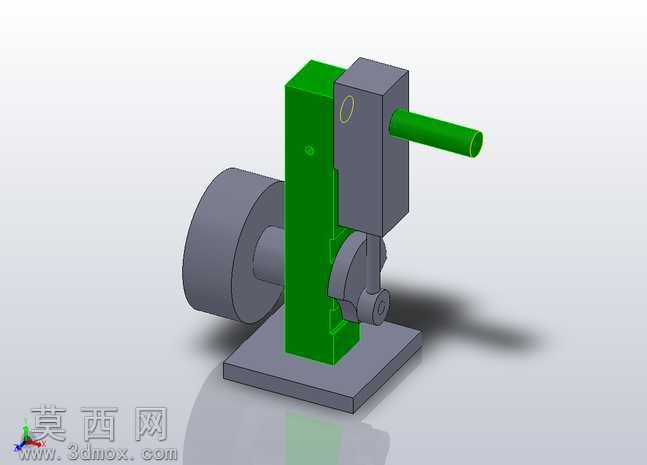

本作品为一款无燃烧式空气驱动气动发动机三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑与公差规范，所有零件均建立独立的特征树，可支持后续的参数修改与结构迭代。模型整体采用立式布局，底部为方形安装基座，承担整机的支撑与固定作用，基座上方设置竖直导向支撑座，采用哑光深绿色工程塑料材质渲染，还原气动元件常用的硬质氧化或工程塑料外壳质感；支撑座侧方安装大尺寸铸铁飞轮，飞轮做灰色哑光金属材质处理，表面添加细微的铸造纹理与倒角细节，还原真实飞轮的配重与惯性储能结构特征。支撑座上方为气动主体缸体模块，采用深灰色金属材质渲染，缸体侧方伸出水平进气接杆，做亮绿色硬质塑料材质表现，模拟压缩空气的输入接口；缸体与飞轮之间设置曲柄连杆传动结构，将活塞的往复直线运动转化为飞轮的旋转运动，所有运动副均按照实际装配关系添加同轴、重合等配合约束，可直接导入运动仿真模块完成气动动作的模拟验证。设计过程中优先简化了传统内燃机的复杂配气与燃烧结构，仅保留核心的气动做功与传动输出单元，整体零件数量少，装配逻辑清晰，所有零件均做了合理的圆角与拔模处理，避免建模过程中的尖锐棱角与干涉问题；渲染阶段采用工作室均匀布光，添加柔和的地面阴影与环境反射效果，清晰展现各部件的结构层次与材质差异，既能够直观呈现气动发动机的核心工作原理，也可作为教学演示、原理验证的基础模型使用，适配气动原理教学、简易动力装置方案验证等多种场景需求。
