卧式液压千斤顶SolidWorks三维设计模型

本模型为卧式液压千斤顶的完整三维设计成果，建模阶段以卧式千斤顶的真实工程尺寸为基准，在SolidWorks2011软件环境下完成全参数化建模：首先通过草图绘制完成底座、摇臂、顶升托盘、行走轮组、操作压杆等核心零件的轮廓绘制，对液压油缸、单向阀组、泄压旋钮等液压核心部件采用自顶向下的装配设计逻辑，确保各零件间的装配间隙、运动行程完全符合实际产品的机械公差要求，所有零件均添加了对应的配合约束，可完整模拟千斤顶压杆下压顶升、泄压回落的全流程运动动画，还原产品原始尺寸下的真实动作效果。

参数设计层面，模型严格遵循卧式液压千斤顶的行业设计规范，对顶升行程、底座支撑跨距、压杆操作力臂长度、托盘承载直径、行走轮轮径等关键参数均按照实际2吨级民用卧式千斤顶的参数进行1:1设定，各铰接点的转动副参数、液压油缸的缸径与活塞杆行程参数均经过运动仿真校验，不存在运动干涉、参数错配的问题，可直接用于工程参考或二次修改设计。

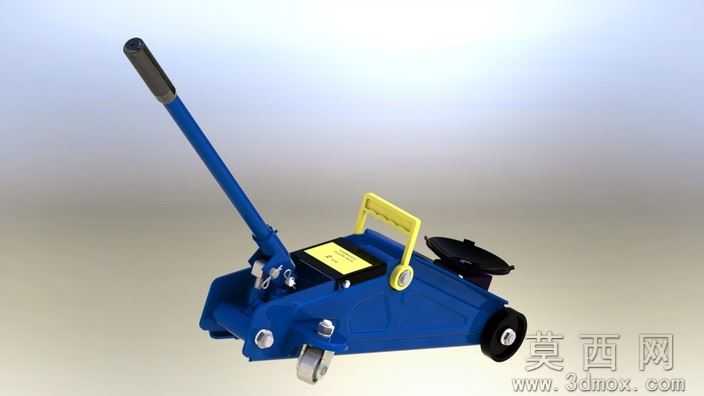

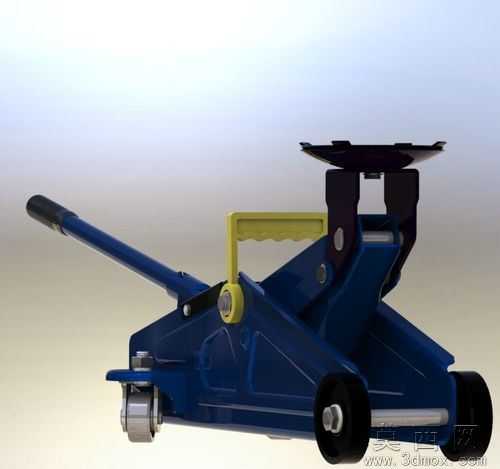

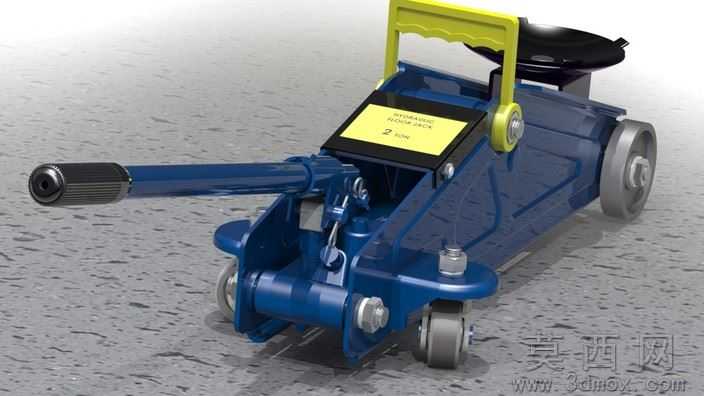

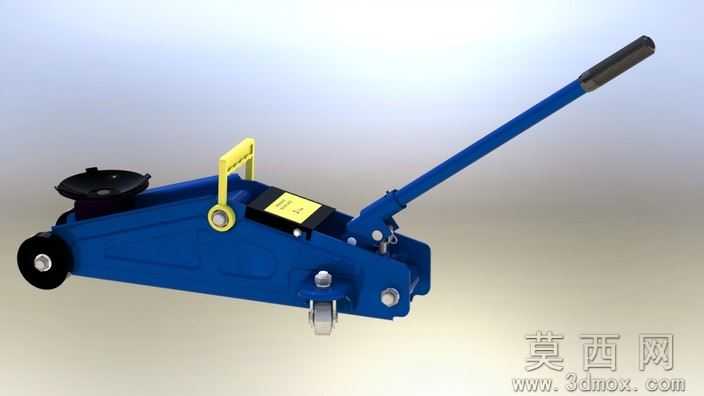

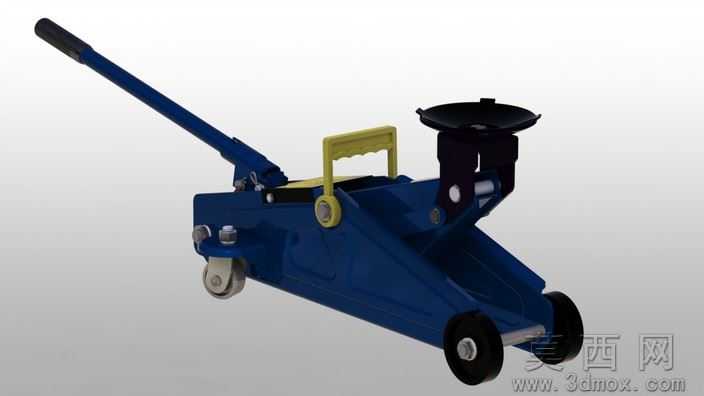

渲染材质方面，模型对不同零件赋予了贴合真实产品的材质属性：主体承载结构件赋予深蓝色金属烤漆材质，操作压杆的握持部分赋予黑色防滑橡胶材质，铰接销轴、紧固螺栓赋予镀锌金属材质，提手部分赋予黄色工程塑料材质，行走轮赋予黑色耐磨橡胶材质，顶升托盘赋予黑色哑光金属材质，渲染后效果贴近实物外观，可直接用于产品展示、方案演示场景。

结构原理上，模型完整还原了卧式液压千斤顶的帕斯卡液压传动原理，内置的液压回路包含吸油单向阀、压油单向阀、油缸腔、泄压阀结构，通过压杆的往复摆动带动小柱塞泵油，高压油进入大油缸推动活塞杆带动顶升摇臂举升，开启泄压阀后液压油回流实现托盘回落，各结构的连接关系完全对应真实产品的机械结构，可清晰展示液压起重的工作逻辑。

软件兼容层面，模型除原生SolidWorks2011格式文件外，还提供STL通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证，无需额外修复破面、缺失配合等问题，不同软件环境下均可正常打开查看结构与运动关系。

研发教学应用层面，该模型可作为液压传动课程的教学演示案例，帮助学习者直观理解液压起重设备的结构组成与工作原理，也可作为机械设计专业学生进行液压工具设计、起重部件建模的练习参考素材，同时也能为小型起重设备的研发设计提供结构参考，缩短同类产品的前期建模周期，也可用于汽修工具类产品的展示宣传素材制作。
