卧式液压千斤顶三维结构设计模型

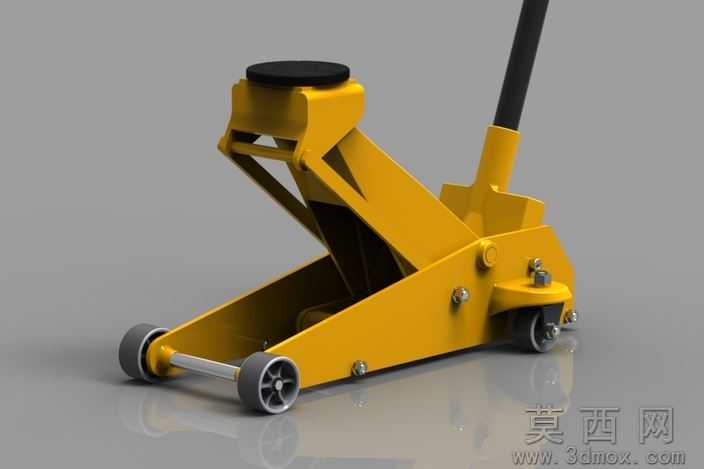

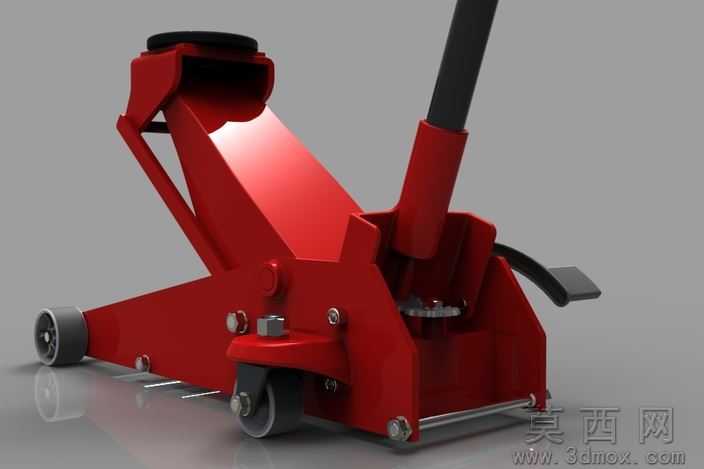

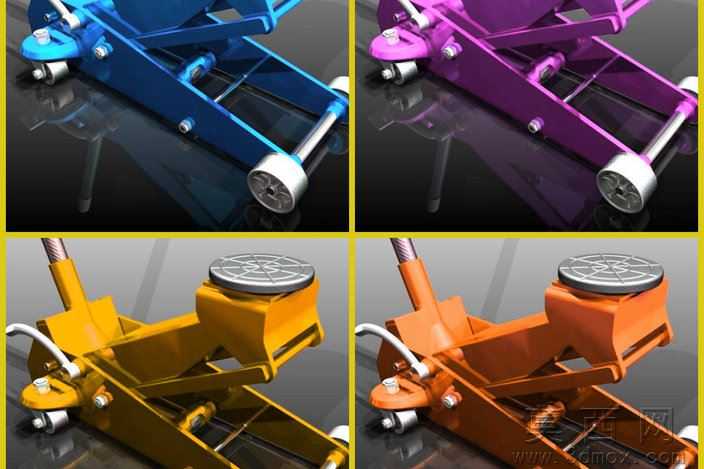

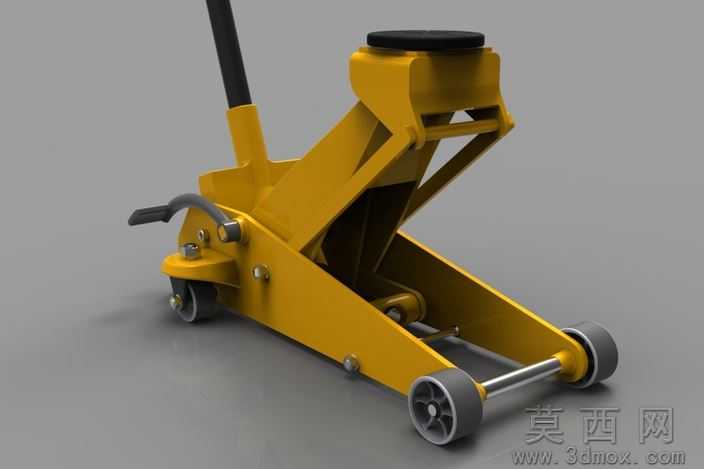

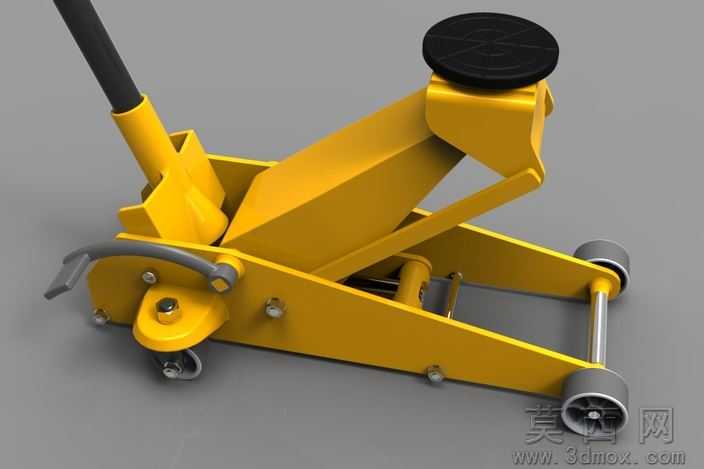

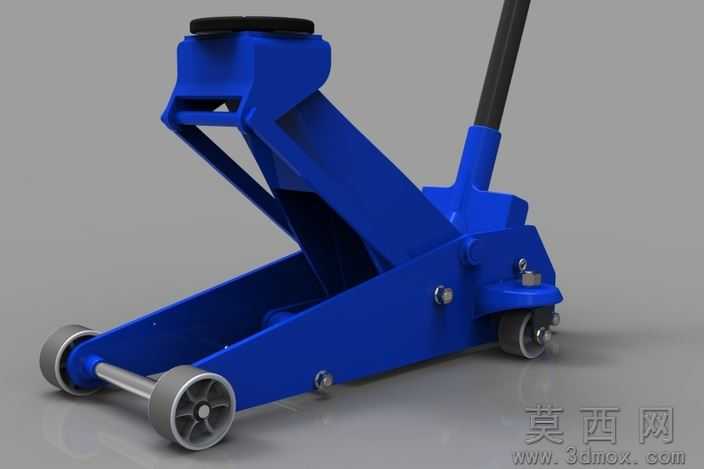

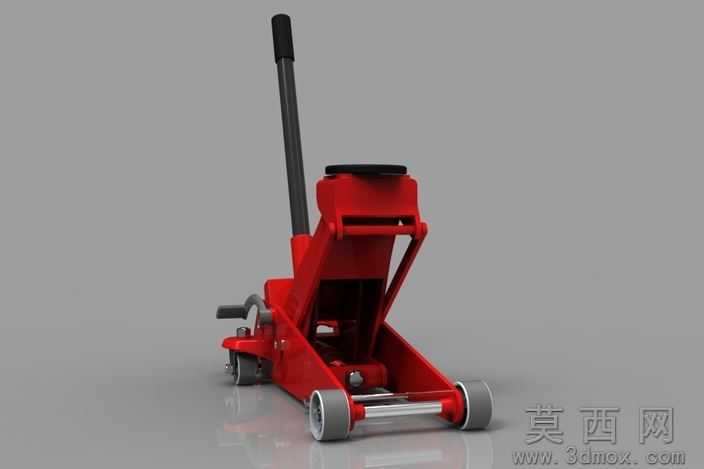

本模型为卧式液压千斤顶的完整三维结构设计成果，建模阶段遵循机械设计的标准流程，首先通过测绘实体产品的各部件尺寸，确定整体长宽高比例、摇臂行程、顶升高度范围等核心基准参数，依次完成底座支撑臂、液压油缸总成、压杆操作机构、顶升托盘、行走滚轮、卸压阀组件等独立零件的特征建模，建模过程中严格把控各零件的装配公差，对铰接销轴、油缸密封位、滚轮轴孔等配合位置预留合理的装配间隙，通过软件的干涉检查功能反复校验，确保所有活动部件在顶升、回落全行程中无卡滞、无结构干涉，完整还原实体产品的装配逻辑。参数设计层面，模型还原了2吨额定载重的卧式千斤顶核心参数，包含125mm最低顶升高度、330mm最大顶升高度、150mm压杆操作行程等关键设计指标，液压油缸的缸径、活塞杆直径、卸压阀通径等参数均符合液压传动的设计规范，各铰接点的位置经过力学优化，确保顶升过程中支撑结构的受力分布均匀，避免应力集中导致的结构变形。渲染材质方面，模型针对不同部件匹配了对应真实材质，主体支撑结构采用哑光黄色烤漆金属材质，还原汽修用千斤顶的经典外观，操作压杆采用黑色防滑橡胶包裹金属杆的复合材质，铰接销轴、滚轮轴采用镀锌亮面金属材质，行走滚轮采用深灰色硬质橡胶材质，顶升托盘采用黑色防滑磨砂塑料材质，卸压扳手采用灰色哑光金属材质，渲染过程中添加了柔和的环境光与阴影效果，清晰呈现各部件的结构层次与材质质感，直观展示产品的外观特征。结构原理上，模型完整复现了液压千斤顶的工作逻辑，通过往复按压操作压杆带动小柱塞泵往复运动，将液压油压入主油缸内部推动活塞杆伸出，带动剪式支撑臂展开实现顶升动作，卸压时扳动卸压扳手开启回油通路，在负载重力作用下液压油回流至储油腔，实现顶升臂的平稳回落，模型中所有铰接转动结构、液压油路的连通逻辑均与实体产品一致，可直观演示液压传动的增力原理。软件兼容层面，模型提供Autodesk Inventor原生格式，同时导出STEP、IGES等通用三维交互格式，可兼容SolidWorks、UG NX、Pro/E、CATIA等主流三维机械设计软件，不同软件环境下均可打开查看完整装配结构，支持对零件特征进行编辑修改、导出工程图纸、开展运动仿真等操作，不存在特征丢失、装配错位等兼容问题。研发教学应用层面，该模型可作为液压传动课程的教学演示案例，帮助学习者直观理解帕斯卡原理在起重工具中的实际应用，也可作为汽修工具研发设计的参考原型，设计人员可在此模型基础上调整载重参数、优化结构尺寸，开发不同规格的千斤顶产品，同时也可用于机械装配实训、三维建模练习的教学素材，帮助学习者掌握装配体建模、公差配合、结构力学分析等相关机械设计技能。
