双舱式4P250A工业电源配电柜体

这款双舱结构的电源配电装置，主要面向工业厂房、大型生产车间、数据中心机房等需要大容量电能分配的场景，承担4P规格、250A额定电流等级的主干电源分流、回路保护与分断管控职能，可将上游输入的大电流主干电源，按照下游不同负载的供电需求，拆分出多个独立供电回路，同时为每个回路提供过载、短路防护，避免单路负载故障波及整个供电系统，保障生产供电的连续性与安全性。

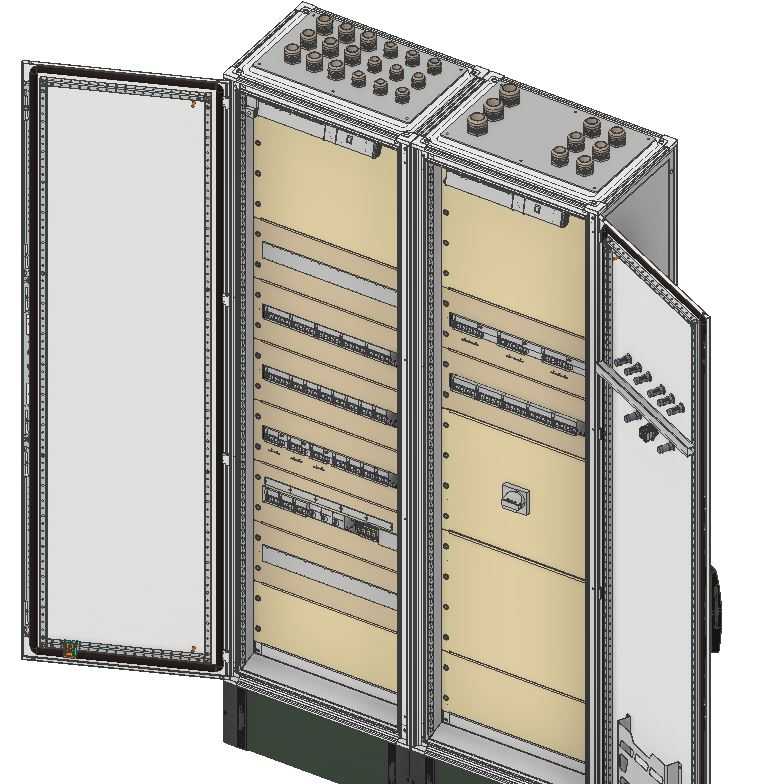

在功能设计上，柜体采用左右独立双舱布局，可将动力供电回路与控制供电回路做物理分隔，减少强电对弱电控制信号的电磁干扰，同时方便运维人员分区域开展检修操作，降低误触带电回路的风险。柜体顶部预留了多组进出线格兰头安装位，可适配不同线径的动力电缆与控制电缆的上进线需求，电缆固定后可实现柜体顶部的密封防护，避免粉尘、水汽从进线位置进入柜体内部。舱门采用带密封胶条的铰链式结构，关闭后可达到工业场景常用的IP54防护等级，适配多粉尘、轻度潮湿的车间安装环境，柜门配备带锁的旋转式把手，可避免非授权人员随意开启柜体触碰带电部件。

柜体内部采用模块化安装梁设计，安装梁上预留了等间距的模数化安装孔位，可灵活调整断路器、隔离开关、接线端子排等元器件的安装位置，适配不同回路数量、不同规格元器件的排布需求，无需额外打孔即可完成元器件的固定安装，大幅缩短现场装配的周期。内部设置了多层横向安装槽位，可分层排布主进线母排、分支回路断路器、二次接线端子、接地母排等部件，强电走线与弱电走线分槽布设，柜内布线整齐有序，既方便日常运维排查线路，也能减少线路之间的电磁干扰。

在安装边界设计上，柜体采用落地式安装结构，底部预留了与基础槽钢固定的安装孔位，可直接固定在车间电缆沟上方的混凝土基础或槽钢支架上，柜体深度适配常规工业配电间的安装预留空间，双舱并排的宽度设计可在满足大容量配电需求的同时，减少单柜的占地面积，充分利用配电间的墙面安装空间。柜门开启角度可达到120度以上，完全开启后不会遮挡内部元器件的操作与接线空间，运维人员可在不拆卸柜体部件的情况下，完成所有回路的接线、检修与元器件更换操作。柜体整体采用冷轧钢板折弯焊接成型，表面做静电喷塑处理，具备良好的抗腐蚀、抗刮蹭性能，可适应工业现场复杂的使用环境，长期使用也不会出现表面锈蚀、涂层脱落的问题。
