带电流控制可调线性实验室电源电路板

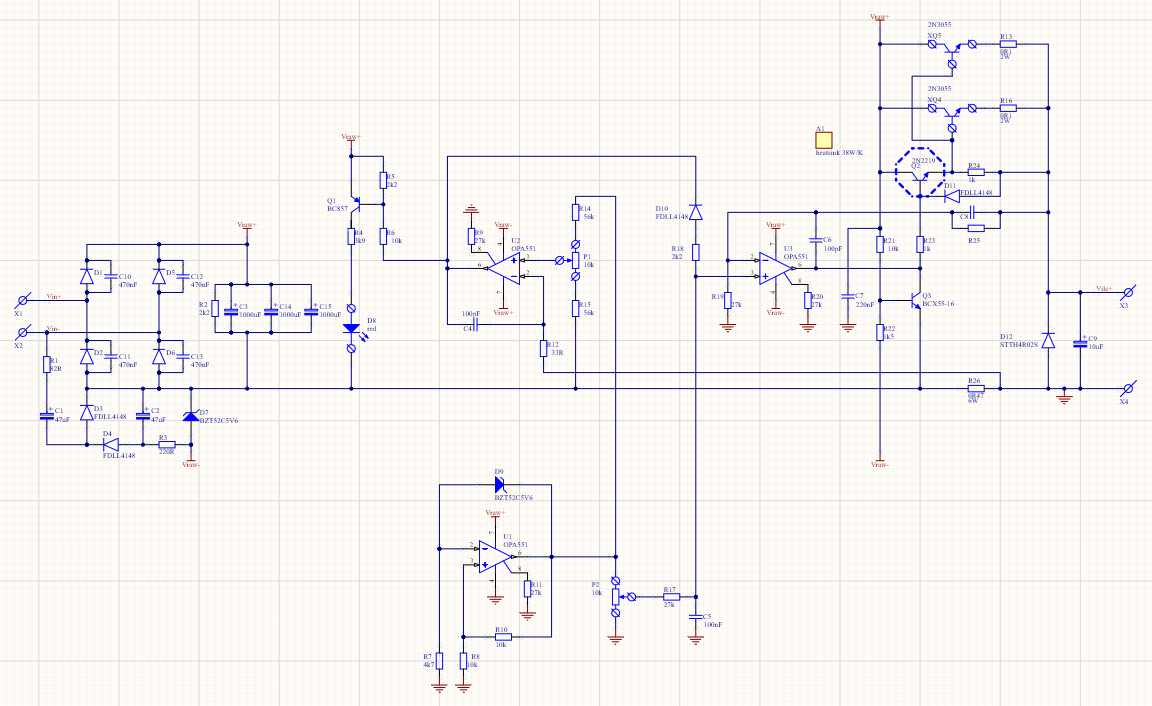

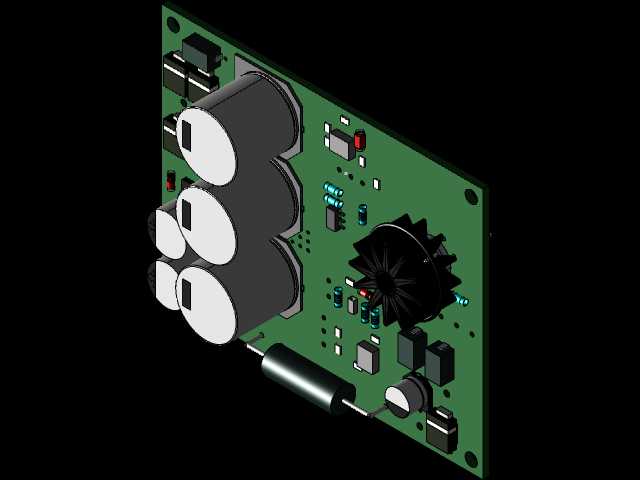

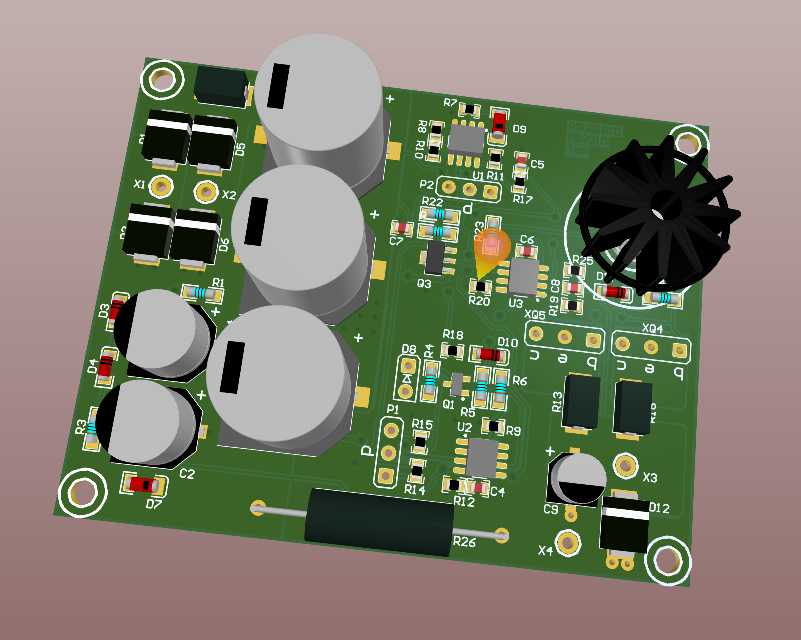

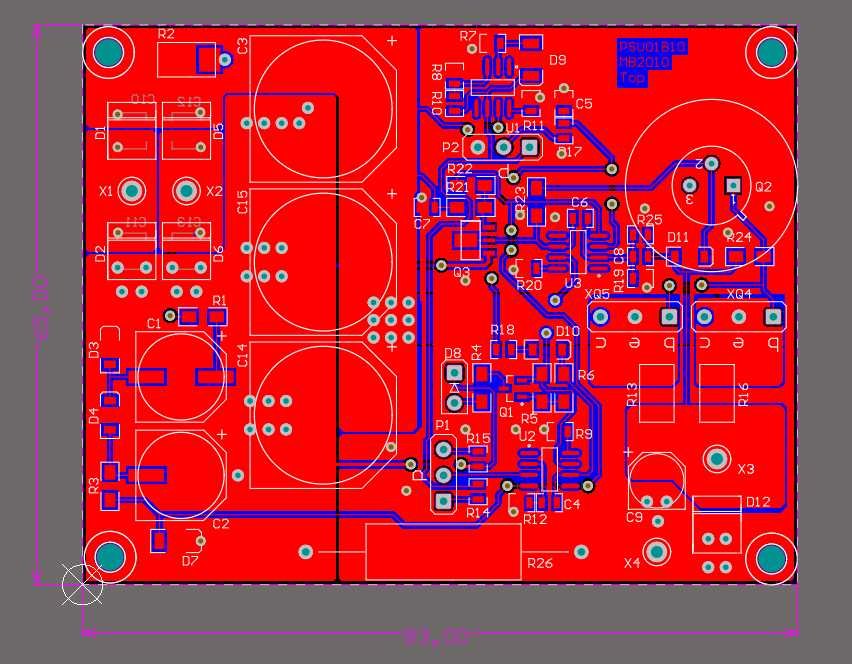

这款线性电源电路板主要面向实验室测试、电子电路调试、小功率元器件供电等场景使用，能够为各类低压电子实验、原型电路验证提供稳定可靠的直流电能输出，满足教学实验、个人电子研发、小型电子设备检修等场景下的精准供电需求。作为线性架构的电源产品，它相比开关电源拥有更低的输出纹波，能够为对电源噪声敏感的模拟电路、精密传感器、小信号放大电路提供纯净的供电环境，避免电源杂波干扰测试结果的准确性。产品具备0到30V连续可调的直流电压输出能力，同时搭载电流控制功能，可根据负载需求设定输出电流阈值，当负载电流超过设定值时能够自动限制输出，有效避免接错线路、负载短路等情况烧坏被测元器件或电源本身，大幅提升实验操作的安全性。在设计思路上，这款电路板采用成熟的线性稳压拓扑，输入端布置大容量电解电容完成初次滤波，滤除输入侧的电压波动；核心稳压区域采用多颗功率器件配合散热结构，保证长时间带载运行时的温度处于合理区间；反馈采样回路独立布局，远离功率发热区域，避免温漂影响输出电压电流的控制精度；输出端同样布置多组不同容值的电容组合，实现高低频杂波的全面滤除，保障输出电能的纯净度。板载的多组接线端子分别对应输入、输出、电压调节、电流设置等功能接口，标识清晰便于接线操作；安装孔位按照常规实验室电源的安装尺寸预留，可直接适配标准仪器外壳的安装固定，板上元件布局充分考虑电气间隙与爬电距离，高低压区域做了明确分隔，避免高压串入低压回路引发故障。散热结构与功率器件直接贴合，能够将稳压过程中产生的热量快速导出，配合可选装的轴流风扇可实现长时间满负载稳定运行，满足长时间连续实验的供电需求。板上集成的指示元件可直观显示电源的工作状态，使用者无需额外外接测量设备即可快速判断电源是否处于正常工作区间，降低实验过程中的操作复杂度。
