TowerPro微型9g舵机SG90伺服结构设计

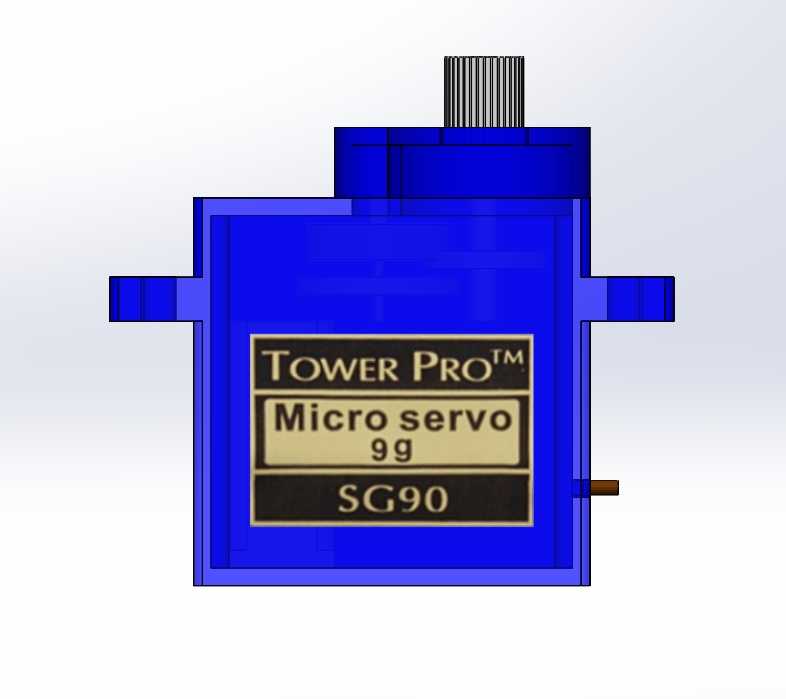

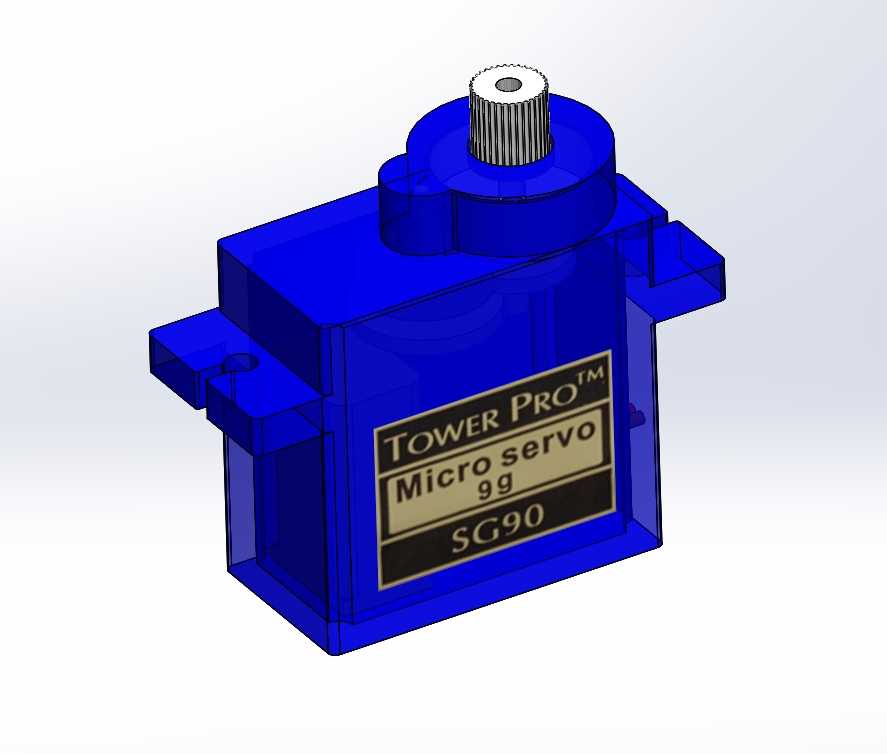

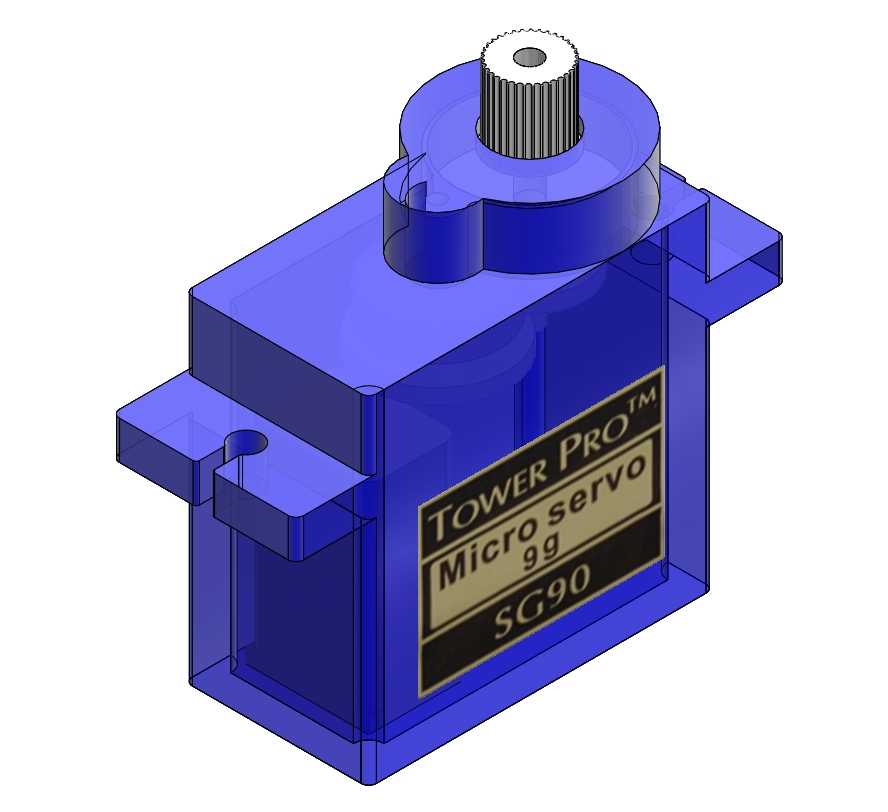

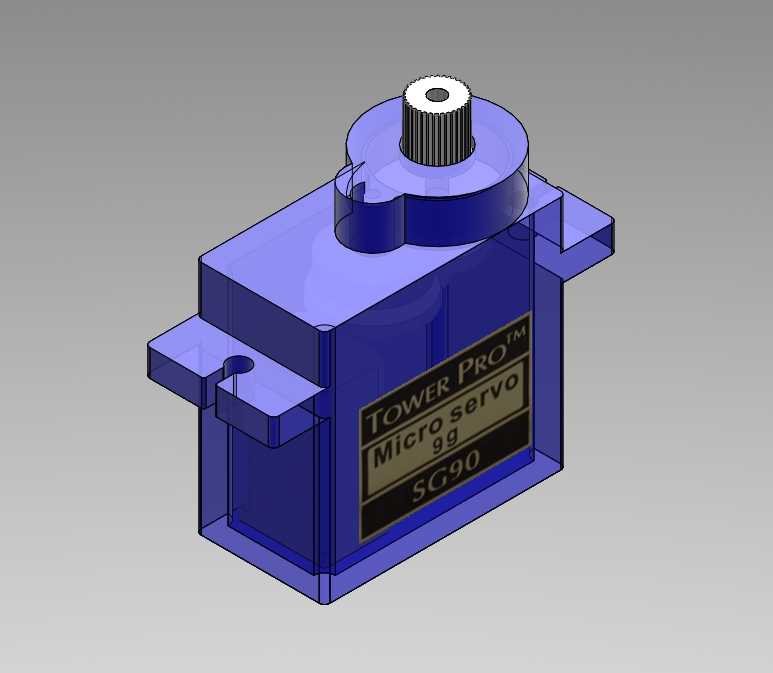

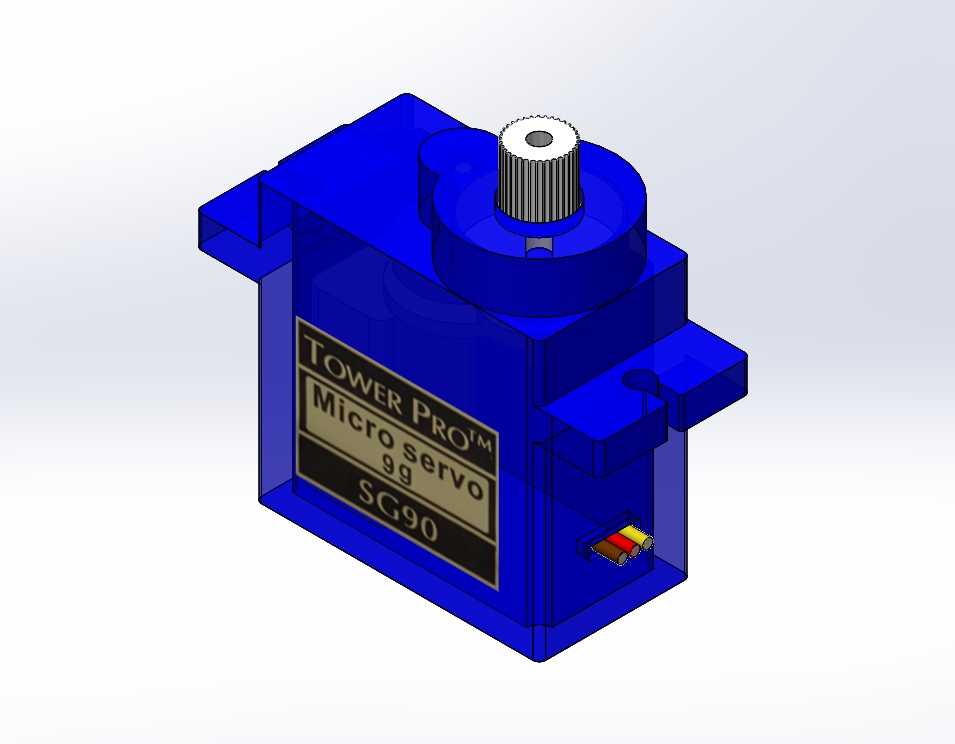

这款微型伺服执行元件是小型运动控制场景中应用极广的核心驱动部件，常见于航模固定翼、多旋翼飞行器的舵面偏转控制，小型仿生机器人关节驱动、智能小车转向机构、桌面级自动化装置的点位动作执行，以及科教类创客项目中的角度控制单元，凭借紧凑的体积与够用的输出力矩，在对安装空间、自重有严格限制的轻量化设备中占据极高的应用比例。作为位置伺服类驱动部件，它的核心功能是接收控制端发出的PWM脉冲信号，将脉冲宽度对应的角度指令转化为输出轴的精准角位移，可在0到180度范围内实现任意角度的锁止定位，响应速度快，定位重复性误差小，能够满足小型设备对动作精度的基础要求。设计过程中首先围绕轻量化、小型化的核心需求展开，整体采用一体化半透明塑壳结构，将直流驱动电机、减速齿轮组、位置反馈电位器、控制电路板全部集成在矩形壳体内，最大限度压缩内部冗余空间，输出轴顶端采用标准齿形花键结构，可兼容市面上通用的舵机摇臂、舵盘配件，无需额外定制连接件即可完成装配。壳体两侧延伸出带安装孔的固定耳，安装孔位间距符合微型舵机的通用安装规范，可直接通过螺丝固定在设备预设的安装位上，安装边界清晰，不会与周边结构产生干涉；整体外形尺寸适配绝大多数小型设备的安装仓空间，自重仅9g，不会给搭载平台带来过多的负载负担。结构设计上充分考虑了实际使用的装配便利性，壳体采用卡扣加少量定位柱的组合固定方式，既保证了内部组件的防护性，也便于后期维护时拆解检修；输出轴处做了限位结构设计，避免超量程转动损坏内部齿轮与电位器，减速齿轮组采用多级减速配比，在有限的体积内将电机的高转速低扭矩输出转化为输出轴端的低转速高扭矩输出，匹配小型动作执行的力矩需求。在实际应用中，它不需要复杂的驱动电路，仅需三根线即可完成电源、地线与信号的连接，控制逻辑简单，适配绝大多数开源硬件控制板，无论是学生科创项目还是小型量产消费级智能设备，都能快速完成集成调试，大幅降低小型运动控制机构的开发门槛。
