40mm直径4欧3W小功率扬声器结构设计

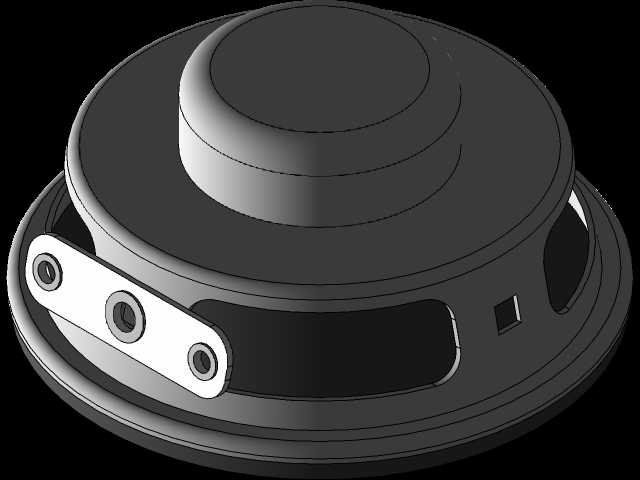

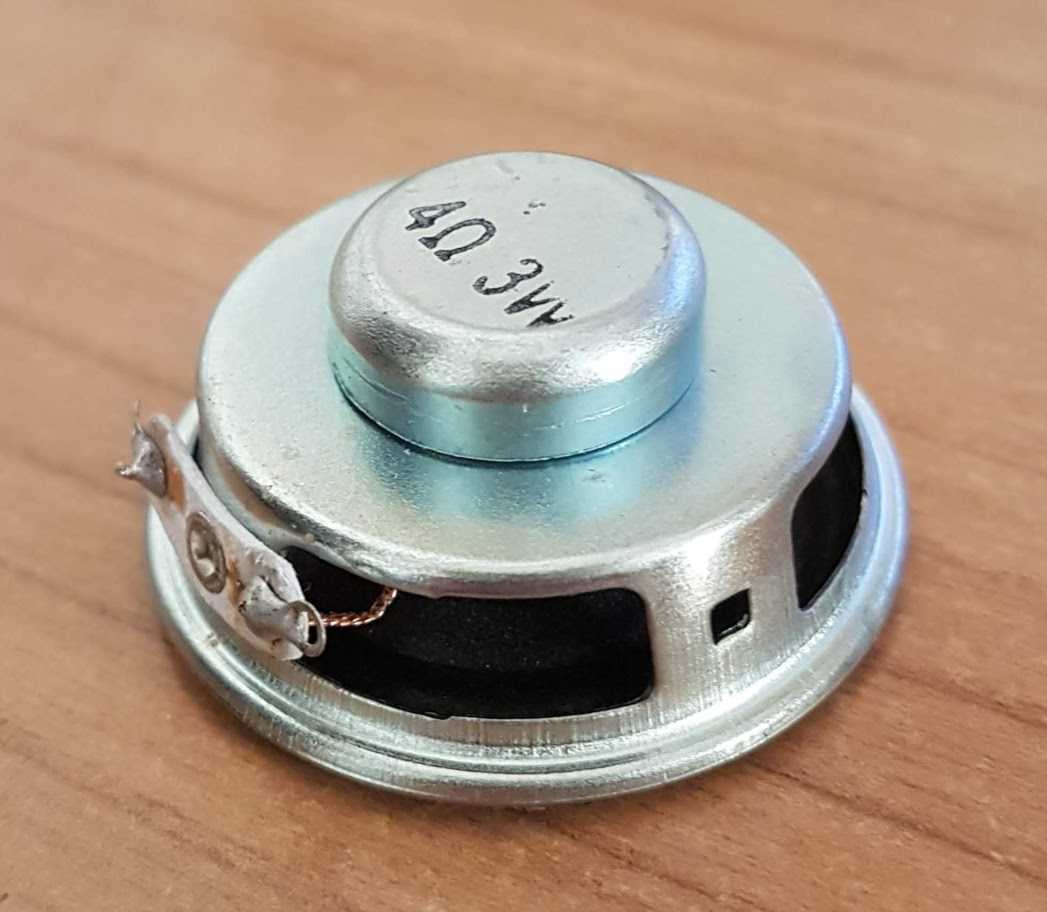

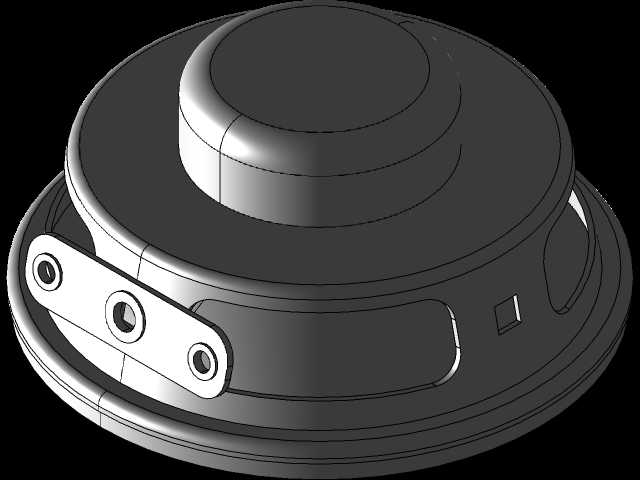

这款直径40mm的小功率扬声器，是面向小型电子设备音频输出场景开发的电声转换部件，广泛应用在桌面迷你音箱、便携式蓝牙音频设备、工控提示终端、智能家居控制面板、儿童益智玩具、小型安防对讲设备等对安装空间有严格限制的产品中，承担电信号到可听声波的转换功能，能够在有限的腔体容积下实现清晰的中高频音频回放，满足语音播报、提示音输出、近距离音乐播放等实际使用需求。产品额定阻抗为4欧姆，额定承载功率3W，适配绝大多数小功率音频放大电路的输出参数，不需要额外搭配复杂的阻抗匹配元件即可直接驱动，降低了终端产品的电路设计复杂度。从设计思路来看，这款扬声器采用了经典的内磁式动圈结构，整体采用镀锌钢制冲压盆架作为主体支撑结构，盆架边缘设计有均匀分布的安装定位缺口与平整的安装贴合面，既可以通过点胶方式直接固定在设备壳体的安装沉槽内，也可以借助金属焊片上的定位孔配合小规格螺丝完成锁附固定，安装边界清晰，40mm的外径尺寸能够适配绝大多数小型设备的预留安装位，整体轴向高度控制紧凑，不会过度占用设备内部的腔体空间。磁路部分采用了高性能的永磁磁钢搭配导磁碗结构，能够为音圈提供均匀稳定的磁场环境，保证音圈在轴向运动过程中受力均匀，减少非线性失真；振膜采用了耐温耐潮的复合纸质材料搭配阻尼折环，能够在小功率驱动下实现平顺的频响表现，两侧引出的编织引线做了防拉扯加固设计，避免在组装或者长期振动过程中出现引线断裂的问题。盆架侧面预留的透气孔能够平衡振膜前后的空气压力，减少大动态信号下的空气阻尼影响，提升声音的通透度。在实际装配过程中，这款扬声器的两个接线焊片采用了外露式设计，方便操作人员进行导线焊接或者接插件对接，焊片本身做了镀锡处理，具备良好的可焊性与抗氧化能力，能够适应不同生产工艺的装配要求。整体结构没有冗余的复杂部件，所有零件都围绕小空间下的稳定发声需求做了优化，既保证了电声转换的基本性能，也兼顾了批量生产的装配便利性与长期使用的结构可靠性，能够在-20℃到60℃的常规工作环境下长期稳定工作，适配各类民用、工业小型电子设备的音频输出需求。
