酷玩配套圆形发声组件结构设计

　　这款圆形发声组件的结构设计，最初的落地场景是面向桌面酷玩装置的功能拓展，在小型桌面互动装置、手工DIY创意作品、儿童趣味交互玩具这类场景中，这类发声组件承担着音效输出、交互反馈的核心作用，能够在装置触发对应动作时同步输出匹配的音效，提升整体互动体验。从实际使用的角度来看，这类小型发声组件不需要大功率的输出能力，核心需求是结构紧凑、安装便捷，能够适配狭小的装置内部安装空间，同时在常规的桌面使用环境下保持结构稳定，不会因为轻微的磕碰、装置移动出现部件松动或者发声异常的问题。

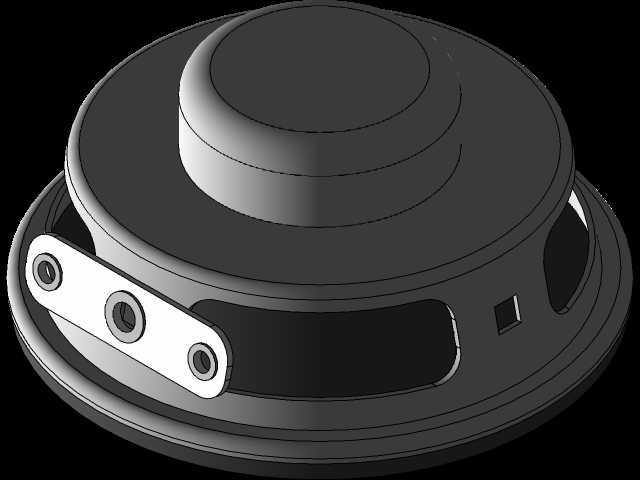

　　从结构设计的思路来看，整体采用同轴分层的圆形布局，核心的振动发声单元被包裹在阶梯式的圆形壳体内，壳体的阶梯结构一方面是为了适配振动单元的外形尺寸，留出足够的振动空间避免发声时出现音盆碰擦的问题，另一方面阶梯式的外壁也能够提升壳体本身的结构强度，减少薄壁结构在注塑成型时出现的变形概率，同时在装配时能够通过阶梯面实现快速的定位对齐，降低装配环节的对位难度。组件侧面预留的异形开孔是发声的气流通道，开孔的位置避开了安装支架的固定区域，能够保证声音传播的路径不受遮挡，同时开孔的边缘做了圆弧过渡处理，避免应力集中导致的壳体开裂问题。

　　组件外侧延伸出的白色安装支架是整个结构的安装定位核心，支架上设置了三个不同规格的孔位，其中两个带沉台的通孔是用于穿设固定螺丝，沉台结构能够让螺丝安装后端面与支架表面齐平，不会出现凸起干涉其他部件安装的问题，中间的孔位是接线避让孔，用于穿过发声单元的连接导线，让导线能够从支架侧方引出，避免导线在装置内部杂乱排布，同时也能减少导线被其他部件挤压破损的风险。支架与圆形壳体的连接位置做了加厚的过渡处理，能够提升连接位置的抗扭强度，在安装拧紧螺丝的时候不会出现支架断裂的问题。

　　从安装边界的尺寸来看，整个组件的最大外径适配常规小型酷玩装置的内部安装空间，整体厚度控制在较薄的区间内，不会占用过多的装置内部纵深空间，安装时只需要在对应的安装面板上开设两个与支架固定孔匹配的安装孔，就可以通过螺丝从外侧将整个组件固定在装置的壳体上，不需要额外设计复杂的固定结构，能够大幅降低整个酷玩装置的结构设计难度。在实际的装配验证中，这种结构的安装容错率较高，即使安装孔位存在0.5mm以内的位置偏差，也可以通过支架上孔位的间隙进行调整，不会出现无法安装的问题。

　　在功能特性的设计上，整个组件的结构没有多余的冗余部件，所有的结构特征都服务于发声功能与安装固定的需求，壳体的封闭结构能够对内部的发声单元起到防护作用，避免日常使用中灰尘、细小杂物进入单元内部影响发声效果，同时壳体的材质选用常规的工程塑料即可满足使用强度要求，不需要使用特殊的高性能材料，能够有效控制整体的制作成本。在实际使用过程中，这种结构的组件能够适配常规的小功率音频驱动电路，不需要额外的分频或者功放结构就可以实现清晰的音效输出，完全能够满足桌面酷玩装置的交互音效需求，不管是触发动作的提示音，还是互动过程中的趣味音效，都能够稳定输出。

　　从结构建模的细节来看，所有的配合面都预留了合理的装配公差，壳体的上下配合位置预留了粘接或者超声波焊接的余量，支架与壳体的连接位置做了贴合面的平整度处理，保证装配后两者之间没有明显的缝隙，既能够提升整体的外观质感，也能够避免声音从缝隙处漏出影响音效。侧面的方形小凹槽是定位标识槽，在装配时可以通过这个凹槽快速判断组件的安装方向，避免导线引出方向与设计位置出现偏差，提升装配环节的效率。整体结构没有复杂的曲面或者特殊的工艺特征，所有的结构都可以通过常规的注塑工艺实现量产，开模难度低，成型后的成品率高，非常适合小批量的手工DIY制作或者小规模的量产需求。
