5.5x2.1规格内孔面板安装直流电源插座

　　日常做小型电控设备、手持检测仪器、桌面型工控终端的结构设计时，直流供电接口的选型从来不是随便挑个接插件就完事的环节，要兼顾面板安装的密封性、插拔寿命、接线牢靠度，还要匹配设备外壳的开孔尺寸，避免后期开模或者钣金加工时出现干涉返工。这款内螺纹面板安装式的直流电源插座，适配的是行业内通用的5.5mm外径、2.1mm内径的直流插头，是目前低压直流供电场景里应用最广泛的接口规格之一，从12V的安防监控前端设备、24V的工业传感采集模块，到消费类的桌面功放、便携储能外接供电口，都能看到这类接口的身影。

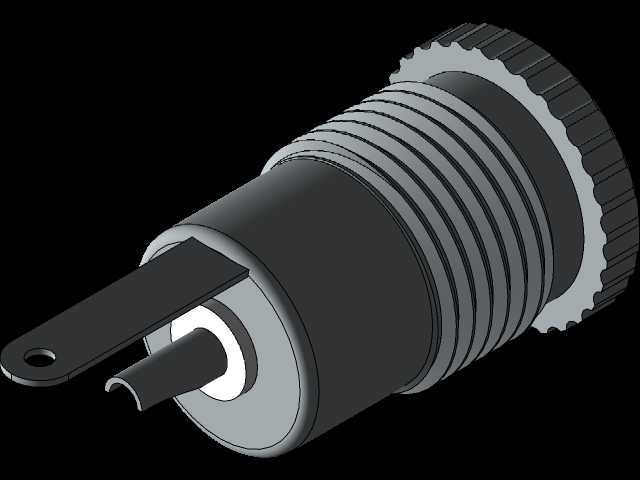

　　从结构设计的角度拆解，这款插座采用后部外螺纹加锁紧螺母的面板固定方式，区别于侧边带弹片卡扣的快装式插座，螺纹锁紧的结构能承受更大的插拔外力，不会因为多次插拔后出现插座松动、内陷到设备外壳内部的问题，适合用在需要频繁插拔供电线的设备上，比如经常需要移动使用的检测仪器、外接供电的工业手持终端。插座前端的滚花设计并不是装饰结构，当安装空间局促、不方便用扳手拧紧后部锁紧螺母时，可以借助防滑滚花从面板外侧辅助旋紧，同时滚花结构高出面板安装面一定距离，能在插头插入时起到导向定位的作用，避免插头斜插顶坏内部的导电接触件。

　　内部的导电结构采用同轴分层设计，中心的插针接直流正极，外侧的弹性接触簧片接负极，尾部引出的两个焊片分别对应正负极，其中带固定孔的焊片是负极接线端，方便接线时做线耳压接后螺丝固定，比直接焊线的抗拉力更强，适合设备内部走线有拉扯风险的场景；中心的正极焊片做了圆弧收边处理，焊接时能更好地包裹导线线头，减少虚焊的概率。接触件的配合间隙做了严格的尺寸管控，插头插入后接触电阻能稳定控制在毫欧级，大电流供电时不会出现接触部位发热发烫的问题，适配常规12V/5A、24V/3A以内的直流供电场景完全足够。

　　安装边界尺寸上，这款插座的面板开孔直径匹配标准的螺纹外径，安装时只需要在设备面板上开出对应尺寸的圆孔，将插座从面板外侧穿入，在后部拧上配套的锁紧螺母即可完成固定，不需要额外做定位卡槽，不管是金属钣金外壳、塑料注塑外壳还是铝合金型材加工的设备壳体都能适配。插座插入深度做了优化，不会因为后部接线空间不足导致外壳盖合时挤压导线，内部的绝缘基座采用耐温的工程塑料材质，波峰焊或者手工焊接时不会因为高温出现基座变形、接触件移位的问题。另外插座的内孔接触簧片做了收口弹性设计，插头插入后能保持持续的抱紧力，哪怕设备在移动、振动的工况下使用，也不会出现供电接触不良、断电重启的问题，比普通的卡扣式直流插座的环境适应性更强。

　　在做三维建模适配的时候，要注意预留出插座后部的接线弯曲空间，焊片接线后导线需要有至少5mm的弯曲半径，避免导线被外壳压破绝缘层造成短路；面板外侧要预留出插头插拔的操作空间，不能在插座周边布置凸起的结构件，否则会影响插头的正常插拔。另外如果设备有防水要求，可以在插座法兰和面板之间加装橡胶密封垫圈，借助螺纹锁紧的压力就能实现面板安装部位的IP65级防护，不需要额外做防水结构设计，能大幅简化户外使用设备的结构设计工作量。
